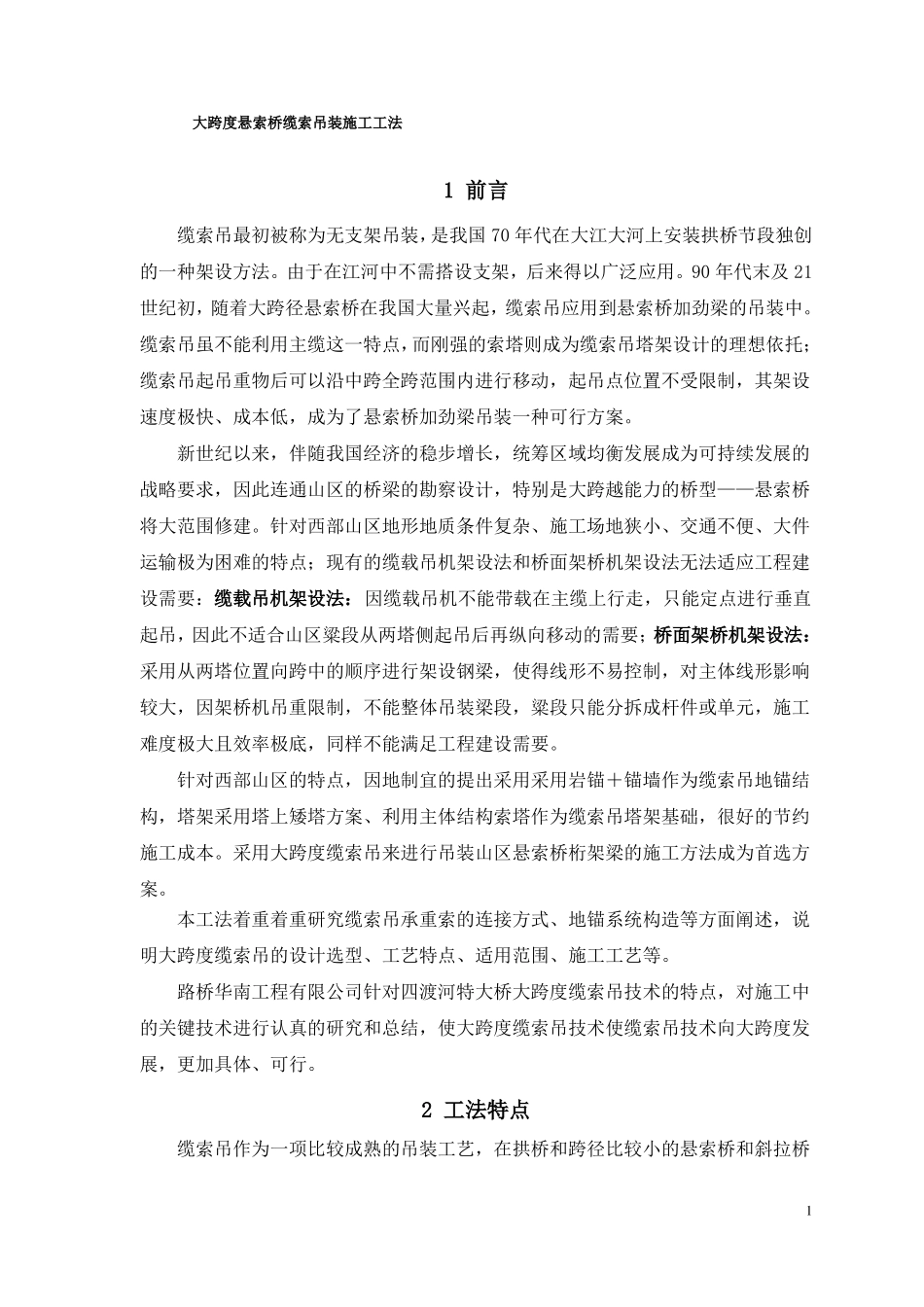

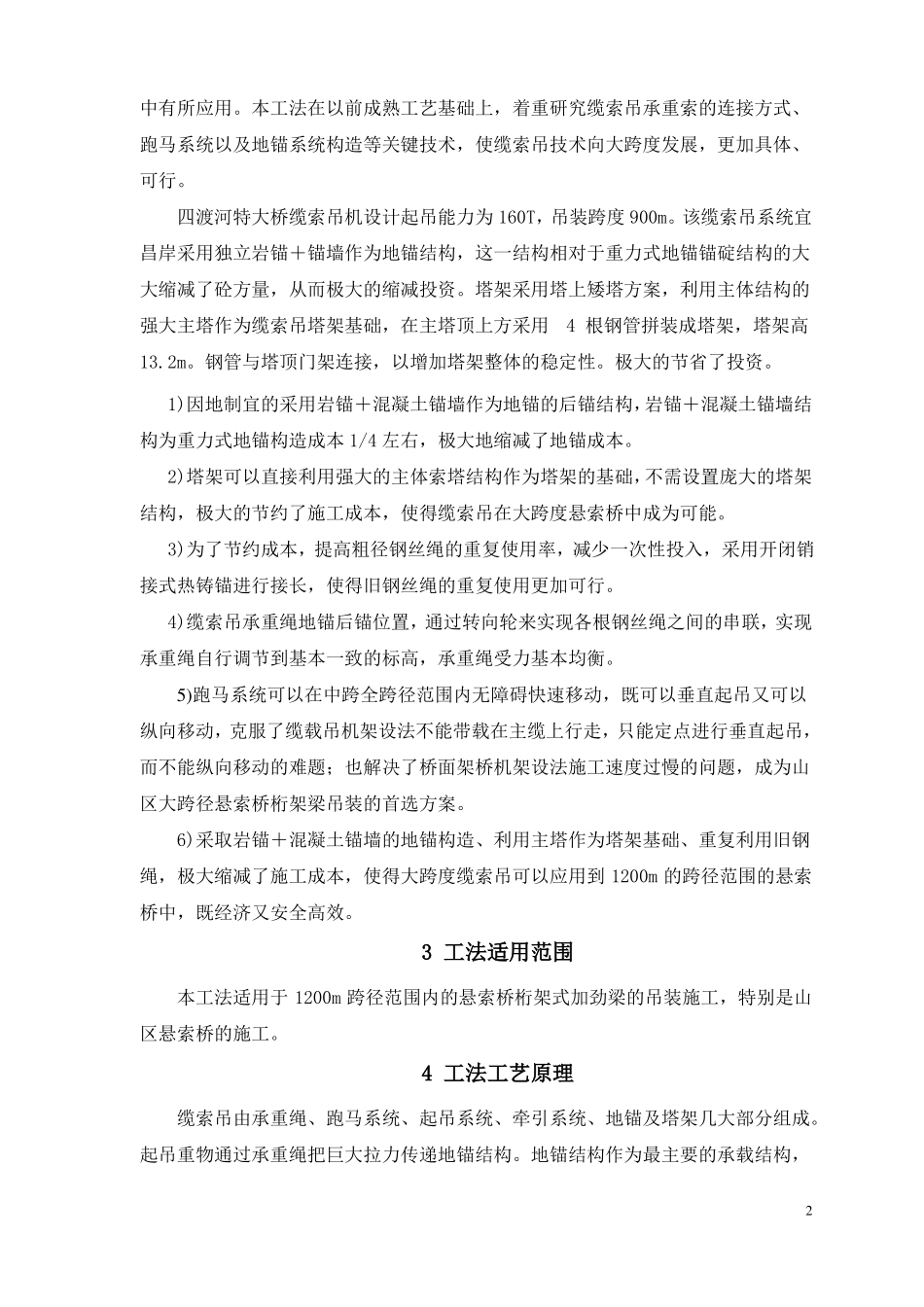

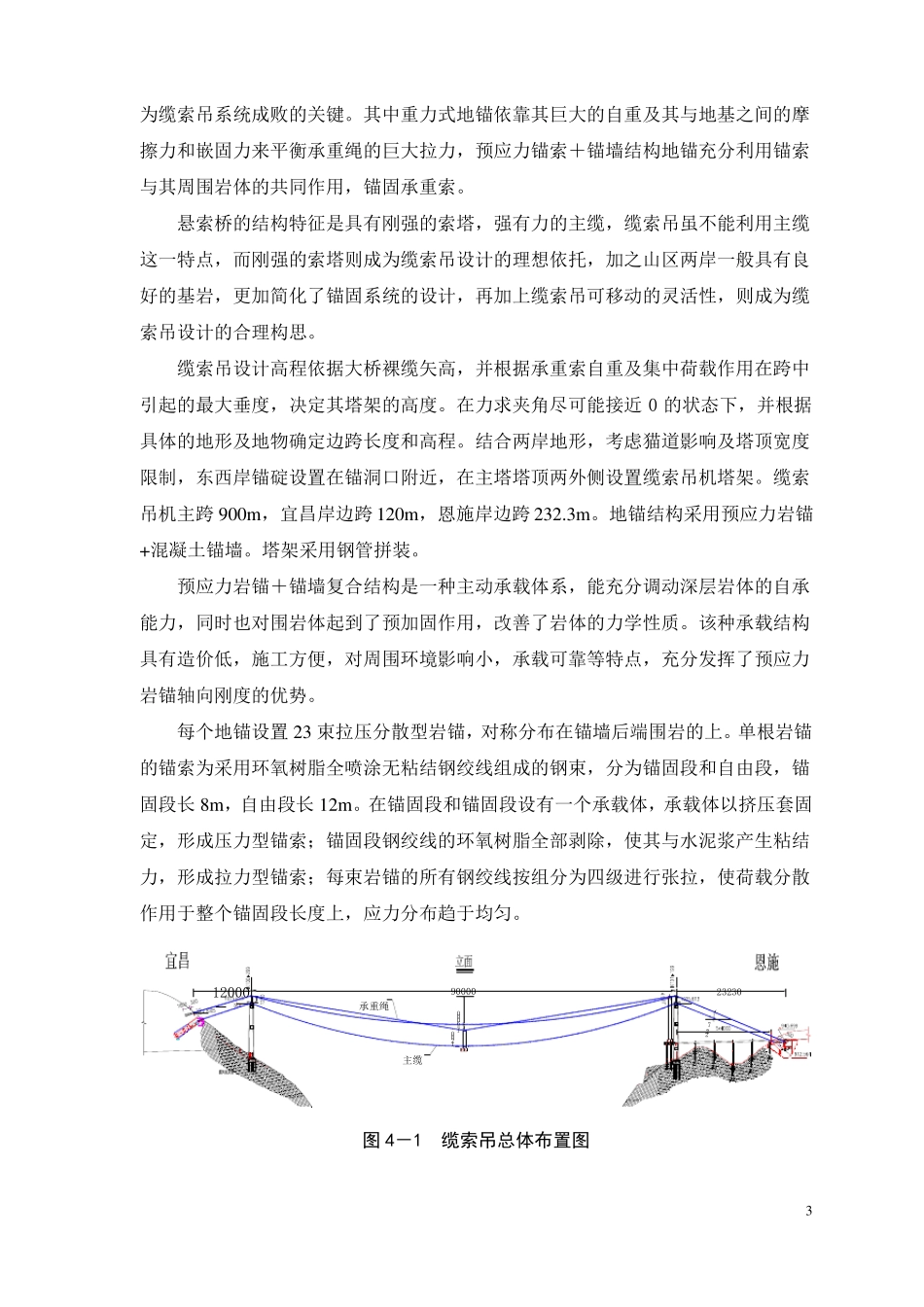

大跨度悬索桥缆索吊装施工工法1 前言缆索吊最初被称为无支架吊装,是我国 70 年代在大江大河上安装拱桥节段独创的一种架设方法。由于在江河中不需搭设支架,后来得以广泛应用。90 年代末及 21世纪初,随着大跨径悬索桥在我国大量兴起,缆索吊应用到悬索桥加劲梁的吊装中。缆索吊虽不能利用主缆这一特点,而刚强的索塔则成为缆索吊塔架设计的理想依托;缆索吊起吊重物后可以沿中跨全跨范围内进行移动,起吊点位置不受限制,其架设速度极快、成本低,成为了悬索桥加劲梁吊装一种可行方案。新世纪以来,伴随我国经济的稳步增长,统筹区域均衡发展成为可持续发展的战略要求,因此连通山区的桥梁的勘察设计,特别是大跨越能力的桥型——悬索桥将大范围修建。针对西部山区地形地质条件复杂、施工场地狭小、交通不便、大件运输极为困难的特点;现有的缆载吊机架设法和桥面架桥机架设法无法适应工程建设需要:缆载吊机架设法:因缆载吊机不能带载在主缆上行走,只能定点进行垂直起吊,因此不适合山区粱段从两塔侧起吊后再纵向移动的需要;桥面架桥机架设法:采用从两塔位置向跨中的顺序进行架设钢梁,使得线形不易控制,对主体线形影响较大,因架桥机吊重限制,不能整体吊装梁段,粱段只能分拆成杆件或单元,施工难度极大且效率极底,同样不能满足工程建设需要。针对西部山区的特点,因地制宜的提出采用采用岩锚+锚墙作为缆索吊地锚结构,塔架采用塔上矮塔方案、利用主体结构索塔作为缆索吊塔架基础,很好的节约施工成本。采用大跨度缆索吊来进行吊装山区悬索桥桁架梁的施工方法成为首选方案。本工法着重着重研究缆索吊承重索的连接方式、地锚系统构造等方面阐述,说明大跨度缆索吊的设计选型、工艺特点、适用范围、施工工艺等。路桥华南工程有限公司针对四渡河特大桥大跨度缆索吊技术的特点,对施工中的关键技术进行认真的研究和总结,使大跨度缆索吊技术使缆索吊技术向大跨度发展,更加具体、可行。2 工法特点缆索吊作为一项比较成熟的吊装工艺,在拱桥和跨径比较小的悬索桥和斜拉桥1中有所应用。本工法在以前成熟工艺基础上,着重研究缆索吊承重索的连接方式、跑马系统以及地锚系统构造等关键技术,使缆索吊技术向大跨度发展,更加具体、可行。四渡河特大桥缆索吊机设计起吊能力为 160T,吊装跨度 900m。该缆索吊系统宜昌岸采用独立岩锚+锚墙作为地锚结构,这一结构相对于重力式地锚锚碇结构的大大缩减了砼方量,从而极大的缩减投资。塔架采用...
