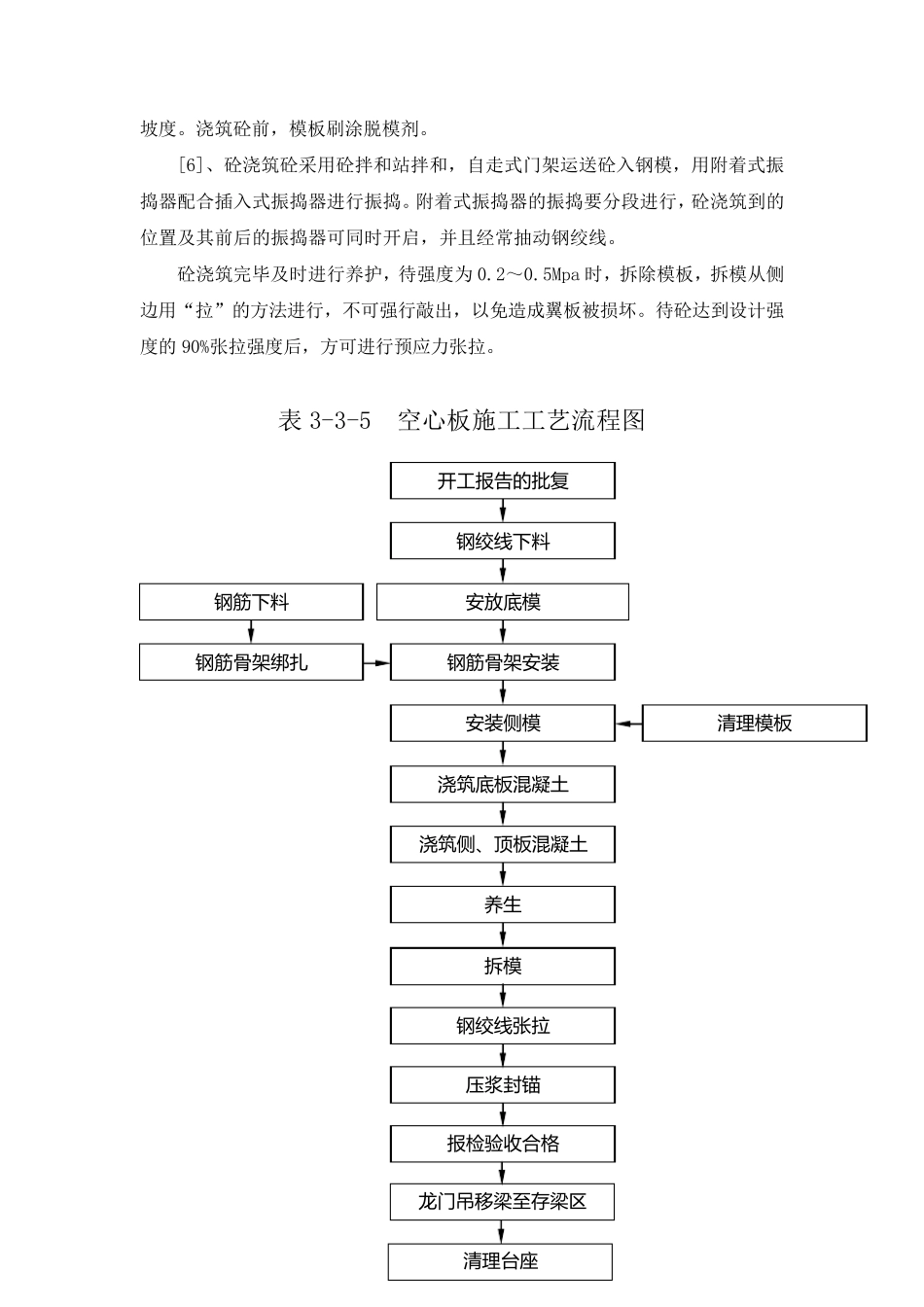

空心板预制吊装施工方案 一、 工程概况 1、本合同段共有 1-20 米空心板桥两座，即跨权安四级路 K278+347 和跨定陇路 K292+463.5。梁板长 19.94 米，共有空心板28 片。 本桥在主线K278+347处与权安四级公路相交，桥梁起点桩号为K278+333.99,终点桩号为K278+360.01。采用 1-20m 预应力钢筋混凝土空心板，扶壁桥台，钻孔灌注桩基础。桥梁全长 26.02m。桥梁上部采用预制吊装施工，桥梁板为 20m长的预应力钢筋空心板梁，共 14 片，安排在预制场集中预制,并且安排与桩基施工同步进行。 梁板采用后张法预制，预应力钢绞线按设计要求逐束张拉，对称交替进行，梁板预制内、外模采用定型钢模，钢筋机械加工，焊接接长，砼机械拌合、振捣。 桩基础采用循环钻机成孔，垂直导管法灌注水下砼，基础使用定型钢模和大块钢模拼装，使用吊车或砼泵输送砼入模。 4、后张法预应力砼空心板的预制施工 梁板采用吊车架设施工。 空心板施工工艺流程见表3-3-5 [1]、在砼底座上铺钢板作底模，砼基座上一定距离（1 米）预留孔洞，以便固定空心板梁模板。 [2]、梁板模板采用定型钢模，在浇筑第一片空心板梁前，对模板进行组拼，组拼结束，对每块钢模按位置编号。 [3]、在底模上放 样 出 各 横 隔 板位置，梁端 线并做 好 标 记 ，确 保 梁板对接时的精 确 度 。 [4]、将 加工好 的钢筋按图 纸 间 距、位置进行绑 扎 成型，同时 按图 纸 所 示 的坐 标 位置安装后张法预应力波 纹 管道 ，锚 垫 板，往 已 成型的预应力孔道 内穿 入钢绞线，钢绞线下料 长度 、根 数 应满 足 设计图 纸 要求。安装完 毕 进行检 查 。 [5]、钢筋绑 扎 完 毕 后进行内外模板安装。梁板钢模板拼装顺 序 为从 每个 隔板位置向 两边 拼接，模板拼装结束，用水平 仪 进行抄 平 ，保 证 梁顶 水平 或成一定坡度。浇筑砼前，模板刷涂脱模剂。 [6]、砼浇筑砼采用砼拌和站拌和，自走式门架运送砼入钢模，用附着式振捣器配合插入式振捣器进行振捣。附着式振捣器的振捣要分段进行，砼浇筑到的 位置及其前后的振捣器可同时开启，并且经常抽动钢绞线。 砼浇筑完毕及时进行养护，待强度为0.2～0.5Mpa 时，拆除模板，拆模从侧边用“拉”的方法进行，不可强行敲出，以免造成翼板被损坏。待砼达到设计强度的90%张拉强度后，方可进行预应力张拉。 表 3-3-5 空心板施工工艺流程图 开 工 报 告 的 批...
