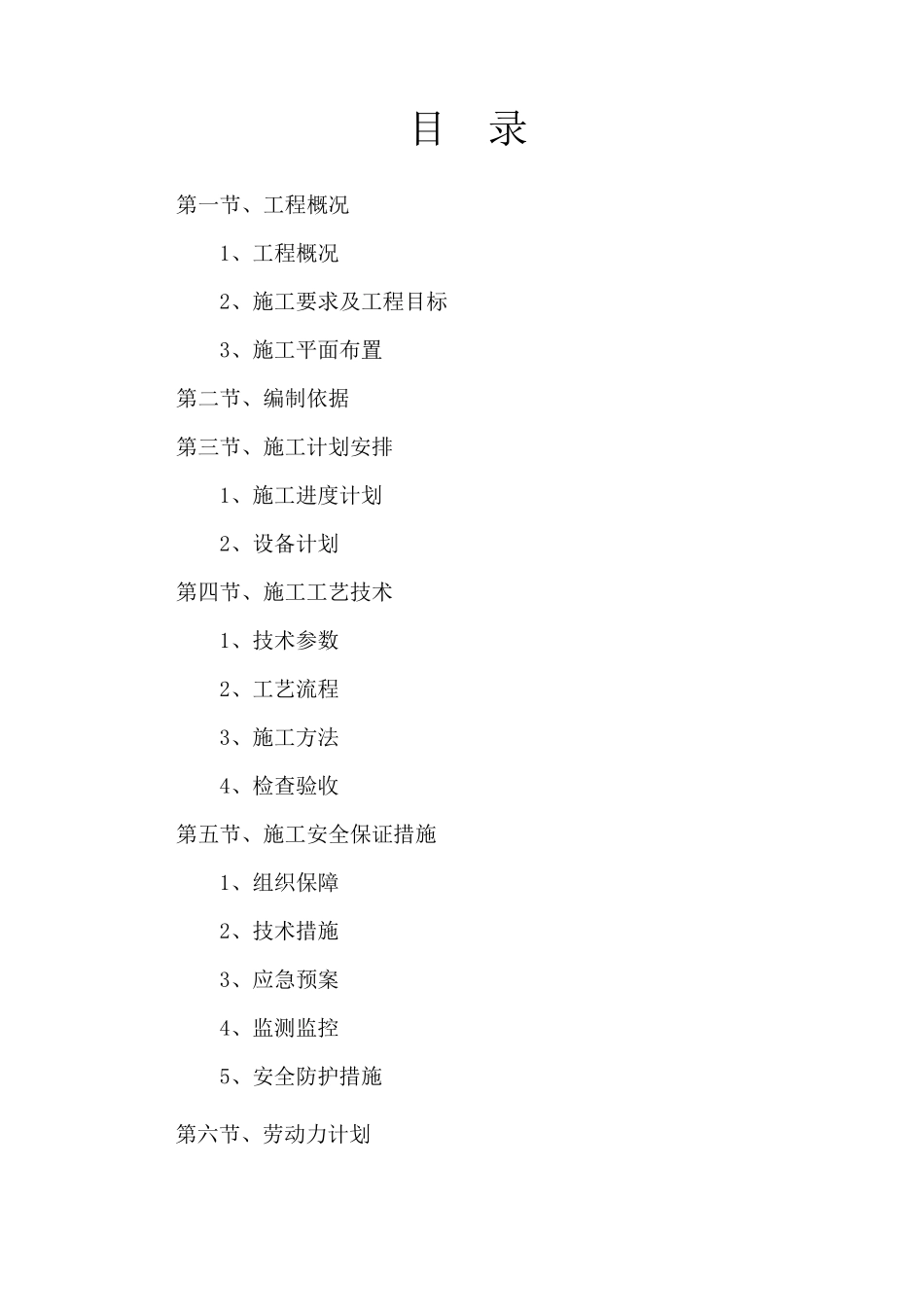

XXXXXXXXX 工程 20m 空心板吊装专项 施工方案 编制: 审核: 审批: X X X X X X X X 公司 年月日 目 录 第一节、工程概况 1、工程概况 2、施工要求及工程目标 3、施工平面布置 第二节、编制依据 第三节、施工计划安排 1、施工进度计划 2、设备计划 第四节、施工工艺技术 1、技术参数 2、工艺流程 3、施工方法 4、检查验收 第五节、施工安全保证措施 1、组织保障 2、技术措施 3、应急预案 4、监测监控 5、安全防护措施 第六节、劳动力计划 1、专职安全生产管理人员 2、特种作业人员 第七节、计算书 1、双机抬梁验算 2、行走路面地基承载力验算 3、吊索验算 4、架桥机验算 20m 空心板吊装专项施工方案 第一节 工程概况 一、工程概况 跨通顺河处设5×20m 预应力空心板简支梁桥,桥梁与河道正交,桥梁起止桩号:K0+638.98-K0+744.02,桥梁全长 105.04m,桥宽 48m(其中两侧人行道及非机动车道桥宽各 9m,车行道桥宽 30m)。上部结构采用 5×20m 预应力钢筋混凝土空心板,空心板板高 95cm,中板板宽 124cm,边板板宽 174cm(悬臂 50.5cm)。全桥预应力钢筋混凝土空心板共 180 片。其中中板150 片、边板30 片。20m 板一片的吊装重量中板为 31.25t、边板分别为 38.27t。 下部结构:0#、5#桥台采用座板式桥台,桩基采用钻孔灌注桩,桩径均为 120cm,1#、2#、3#、4#桥墩采用桩柱式桥墩,直径均为 100cm,盖梁高分别为 140cm,宽为 160cm。本次方案为全桥 20m 预应力空心板吊装施工。 二、施工要求及工程目标 在梁板安装过程中,我们将加强质量、安全、进度等方面管理,质量目标:梁板安装分项工程合格率 100%,优良率 90%以上。安全生产目标:无重大伤亡事故。工程进度目标:满足业主总进度计划要求,按时完成各节点形象进度计划。文明施工目标:不发生各类污染环境事故。 三、施工平面布 置 梁场及桥址吊装施工平面布置图 梁板预制前,从梁场选址上考虑,K0+380-K0+600 段道路水泥砼路面宽30m,结构层自上而下为26cmC35 水泥混凝土(fcm≥5.0MPa)、40cm5%水泥稳定碎石基层、40cm 三合土底基层、30cm 碎石屋、50cm 片石层。现场水泥路面已形成,地势平坦笔直,场地开阔,无车辆通行,道路上空无架高电线等障碍,距离桥址平均运距 100m,具备良好的预制及吊装运输条件。 梁板底座横向共计 4 排,每排 8 个,共计 32 个底座。底座之间横向净距5m,纵...
