20米预应力空心板梁安装施工方案

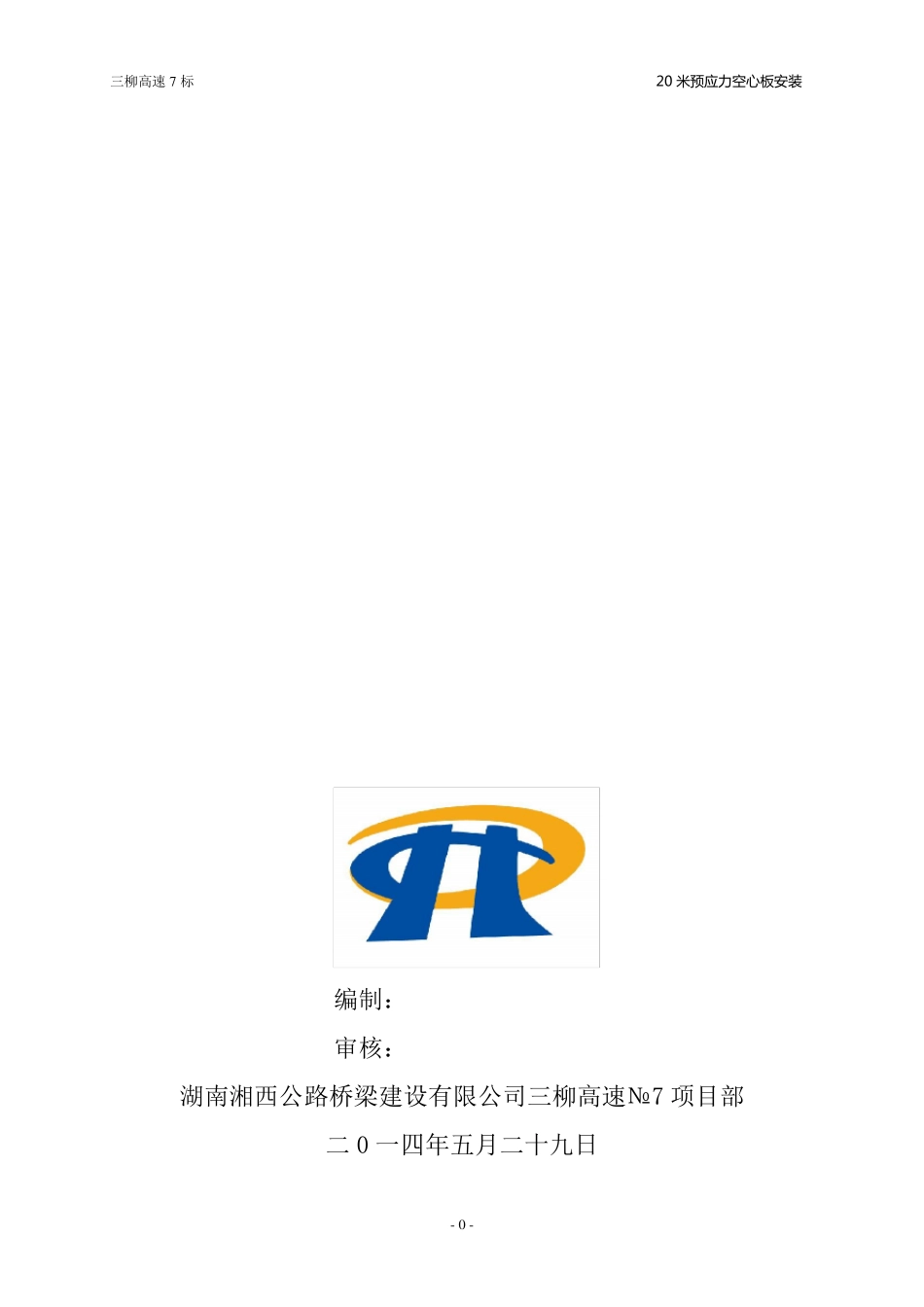

三柳高速7 标 20 米 预 应 力空心板安装 - 0 - 编制： 审核： 湖南湘西公路桥梁建设有限公司三柳高速№7 项目部 二0 一四年五月二十九日 三柳高速7 标 20 米 预 应 力 空 心 板 安 装 - 1 - 引 言 ： 三柳高速公路第七合同段桥梁施工已全面展开。其中大溪大桥（K72+691）桥梁基础及下部构造施工已完成，即将进行下一步空心板安装施工。为了保证桥梁空心板安装施工的质量和安全，特编制20 米后张法预应力空心板的施工技术方案以指导施工。 工 程 概 况： 大溪大桥（K72+691）基础为冲击成孔灌注桩，圆柱式桥墩、盖梁，上部构造为先简支后连续20 米后张法预应力空心板；全桥共分3 联，其跨径组合为（4×20）+（4×20）+（4×20）=240 米，每垮 20 片梁、每半幅 10片空心板，全桥共240 片 20 米空心板。 一 . 预制空心板安装施工 准备 1、施工面作业准备； 空心板架设之前，对桥梁施工场地进行整平和碾压处理。桥位处的软土要挖除换填符合要求的好土，并且要分层填筑，碾压至密实状态，防止运梁车或汽车吊作业时因地基强度不够而发生沉陷 甚 至出 现 安全问 题 。 2、桥梁垫 石 、支座 检 查 ； 在 完成的桥梁支座 垫 石 顶 面放 点 、测 量垫 石 顶 面标高和中心偏 位，如有 不符合设计 及规 范 要求的垫 石 必 须 进行处理，使 之符合设计 及规 范 要求。圆板式橡 胶 支座 在 安装施工之前必 须 送 样 进行试 验 检 测 ，该 试 验 委 托 具 备资 质的检 测 单 位实施。 3、测 量放 线 ； 20m 预制空心板安装之前在 桥墩盖梁垫 石 顶 面测 量放 线 ，然 后安装圆板三柳高速7 标 20 米 预 应 力 空 心 板 安 装 - 2 - 式橡胶支座、等待预制空心板就位； 4 运输道路检查、修筑； 为确保预制空心板运输过程中的安全以及避免梁体因运输原因出现损毁，必须确保运梁道路畅通、平整、完好。预制空心板安装之前对所经过的运输路段进行修整和改造，使运输道路的转弯半径、纵向坡度、宽度、平整度、强度的等满足要求。 20m 后张法预应力空心板预制场位于主线 K74+500 左侧 500 米处的融安互通养护公司，从预制场至主线桥梁全程经过施工主线纵向便道，由于路基施工大部分桩号段落已接近完成，因此施工纵向便道的曲线半径、坡度等技术指标已能满足运梁通行要求。但对施工纵向便道的平整度、强度还需...
