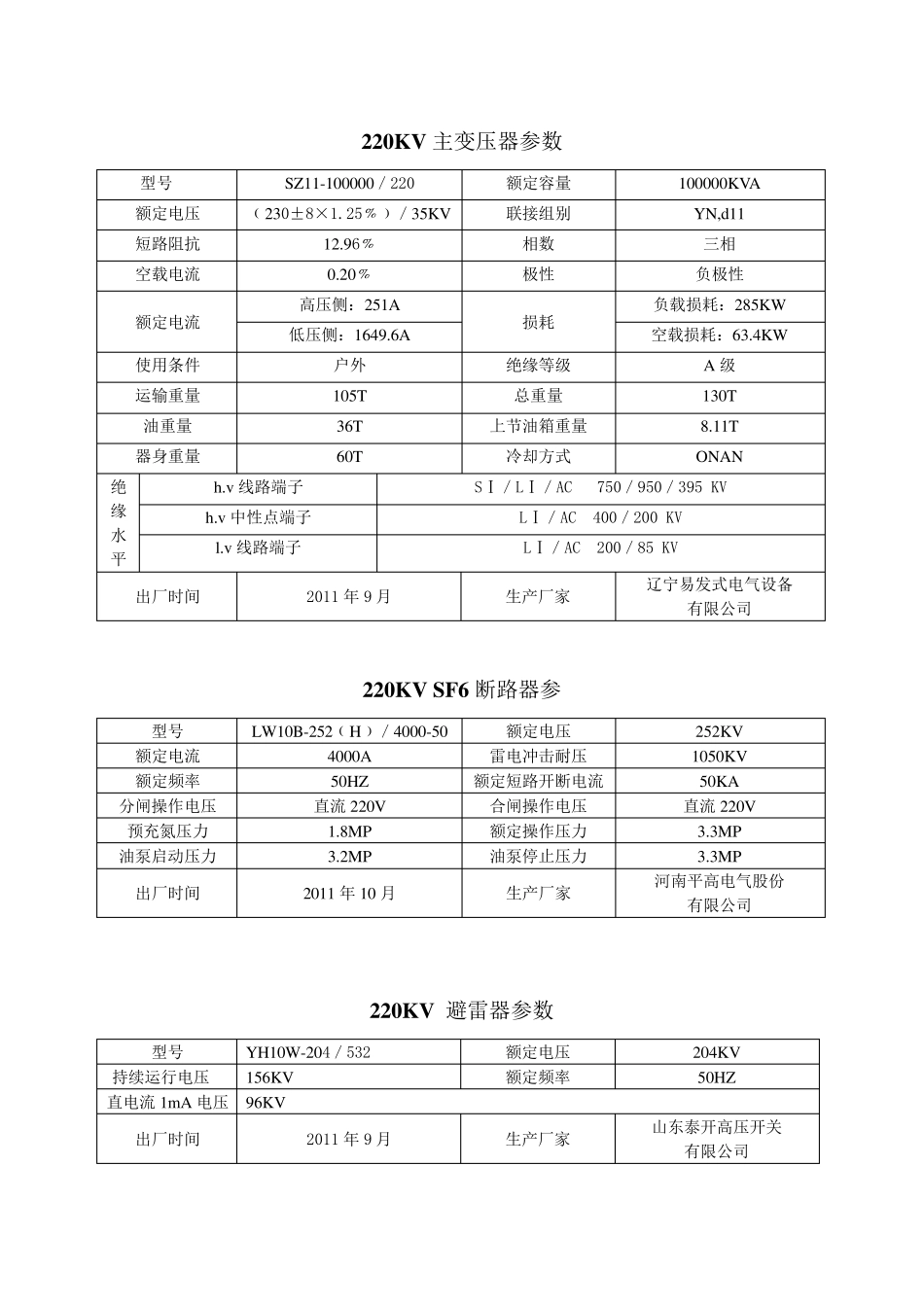

220KV主变压器参数

220KV 主变压器参数 型号 SZ11-100000／220 额定容量 100000KVA 额定电压 ﹙230±8×1.25﹪﹚／35KV 联接组别 YN,d11 短路阻抗 12.96﹪ 相数 三相 空载电流 0.20﹪ 极性 负极性 额定电流 高压侧：251A 损耗 负载损耗：285KW 低压侧：1649.6A 空载损耗：63.4KW 使用条件 户外 绝缘等级 A 级 运输重量 105T 总重量 130T 油重量 36T 上节油箱重量 8.11T 器身重量 60T 冷却方式 ONAN 绝 缘水 平 h.v线路端子 SⅠ／LⅠ／AC 750／950／395 KV h.v中性点端子 LⅠ／AC 400／200 KV l.v线路端子 LⅠ／AC 200／85 KV 出厂时间 2011 年 9 月 生产厂家 辽宁易发式电气设备 有限公司 220KV SF6 断路器参 型号 LW10B-252﹙H﹚／4000-50 额定电压 252KV 额定电流 4000A 雷电冲击耐压 1050KV 额定频率 50HZ 额定短路开断电流 50KA 分闸操作电压 直流 220V 合闸操作电压 直流 220V 预充氮压力 1.8MP 额定操作压力 3.3MP 油泵启动压力 3.2MP 油泵停止压力 3.3MP 出厂时间 2011 年 10 月 生产厂家 河南平高电气股份 有限公司 220KV 避雷器参数 型号 YH10W-204／532 额定电压 204KV 持续运行电压 156KV 额定频率 50HZ 直电流 1mA 电压 96KV 出厂时间 2011 年 9 月 生产厂家 山东泰开高压开关 有限公司 220KV 电流互感器参数 型号 LGBJ-220 额定电压 220KV 额定变比 2×600／5A 次级组合 5P20／5P20／5P25／5P25／5P20／0.5／0.2S 出厂时间 2011 年 7 月 生产厂家 山东泰开高压开关 有限公司 220KV 隔离开关参数 型号 QW22A-252DD﹙W﹚ Ⅲ／1600 额定短时 耐受电流3S 50KA 额定短时工频耐受电压 460KV 额定雷电冲击 耐受电压 1050KV 额定电流 1600A 额定峰值耐受电流 125KA 额定电压 252KV 出厂时间 2011 年 9 月 生产厂家 山东泰开高压开关 有限公司 220KV 隔离开关参数 型号 QW23A-252D﹙W﹚ Ⅲ／1600 额定短时 耐受电流3S 50KA 额定短时工频耐受电压 460KV 额定雷电冲击 耐受电压 1050KV 额定电流 1600A 额定峰值耐受电流 125KA 额定电压 252KV 出厂时间 2010 年 8 月 生产厂家 山东泰开高压开关 有限公司 风力发电机参数 风机型号 YFFS450-4W 频率 50HZ 定子额定电压 690V 定子额定电流 1082A 定子接线 角接线 转子接线 星接线 转子电压 452V...
