220kV主变带负荷测试试验报告

220kV主变带负荷测试试验报告_第1页
1/9
220kV主变带负荷测试试验报告_第2页
2/9
220kV主变带负荷测试试验报告_第3页
3/9

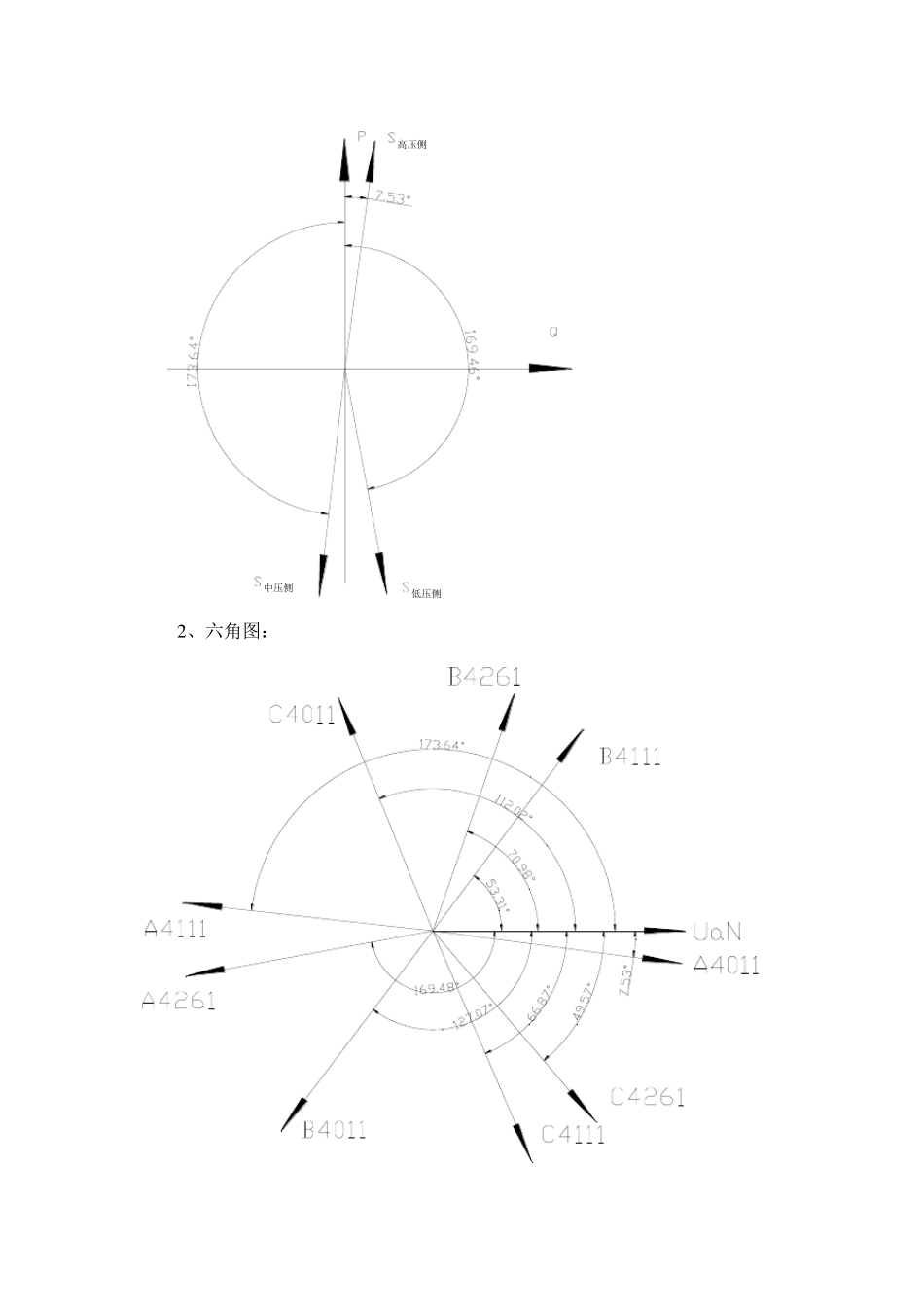

电 气 调 整 试 验 带 负 荷 测 试 一、××站#1 主变差动保护一: 1、二次电流大小和方向测试: 注:相角以相电压UaN 为参考量,实测相角是电流滞后电压的角度,220kV 侧线电压为226.08,110kV 侧线电压为114.65kV,10kV 侧线电压为10.44kV。 2、#1 主变差动保护一六角图: 1、 PQ 图: 序号 名称 测试位置 二次编号 大小值(A) 实测相角(°) 潮流方向 1 220kV 侧600/5 220kV 侧 A4011 1.257 7.53 送有功 送无功 P=58.38(MW) Q=7.72(MVAR) cosφ=0.9913 φ=7.53° B4011 1.248 127.07 C4011 1.234 247.98 N4011 0.01 — 2 110kV 侧1200/5 110kV 侧 A4111 1.058 186.36 受有功 受无功 P=-50.5(MW) Q=-5.63(MVAR) cosφ=0.9938 φ=186.36° B4111 1.102 306.69 C411 1 1.098 66.87 N4111 0.01 — 3 10kV 侧4000/5 10kV 侧 A4261 0.5745 169.46 受有功 送无功 P=-8.09(MW) Q=1.51(MVAR) cosφ=0.9830 φ=169.46° B4261 0.5712 289.02 C4261 0.5698 49.57 N4261 0.01 — 差流 Ida 0.03A Idb 0.04A Idc 0.06A 高压侧中压侧低压侧 2 、六角图: 二、××站#1 主变差动保护二: 1、二次电流大小和方向测试: 注:相角以相电压UaN 为参考量,实测相角是电流滞后电压的角度,220kV 侧线电压为226.08,110kV 侧线电压为114.65kV,10kV 侧线电压为10.44kV。 2、#1 主变差动保护二六角图: 1、 PQ 图: 序号 名称 测试位置 二次编号 大小值(A) 实测相角(°) 潮流方向 1 220kV 侧600/5 220kV 侧 A4081 1.257 8.01 送有功 送无功 P=58.38(MW) Q=7.72(MVAR) cosφ=0.9913 φ=8.01° B4081 1.248 127.64 C4081 1.234 247.39 N4081 0.01 — 2 110kV 侧1200/5 110kV 侧 A4151 1.058 186.52 受有功 受无功 P=-50.5(MW) Q=-5.63(MVAR) cosφ=0.9938 φ=186.52° B4151 1.102 306.69 C415 1 1.098 66.29 N4151 0.01 — 3 10kV 侧4000/5 10kV 侧 A4231 0.5745 169.56 受有功 送无功 P=-8.09(MW) Q=1.51(MVAR) cosφ=0.9830 φ=169.56° B4231 0.5712 289.54 C4231 0.5698 49.01 N4231 0.01 — 差流 Ida 0.05A Idb 0.06A Idc 0.04A 高压侧低压侧中压侧 2 、六角图: 三、 1 、#1 主变高压侧二次电流大小和方向测试: 序号 名称 测试位...
