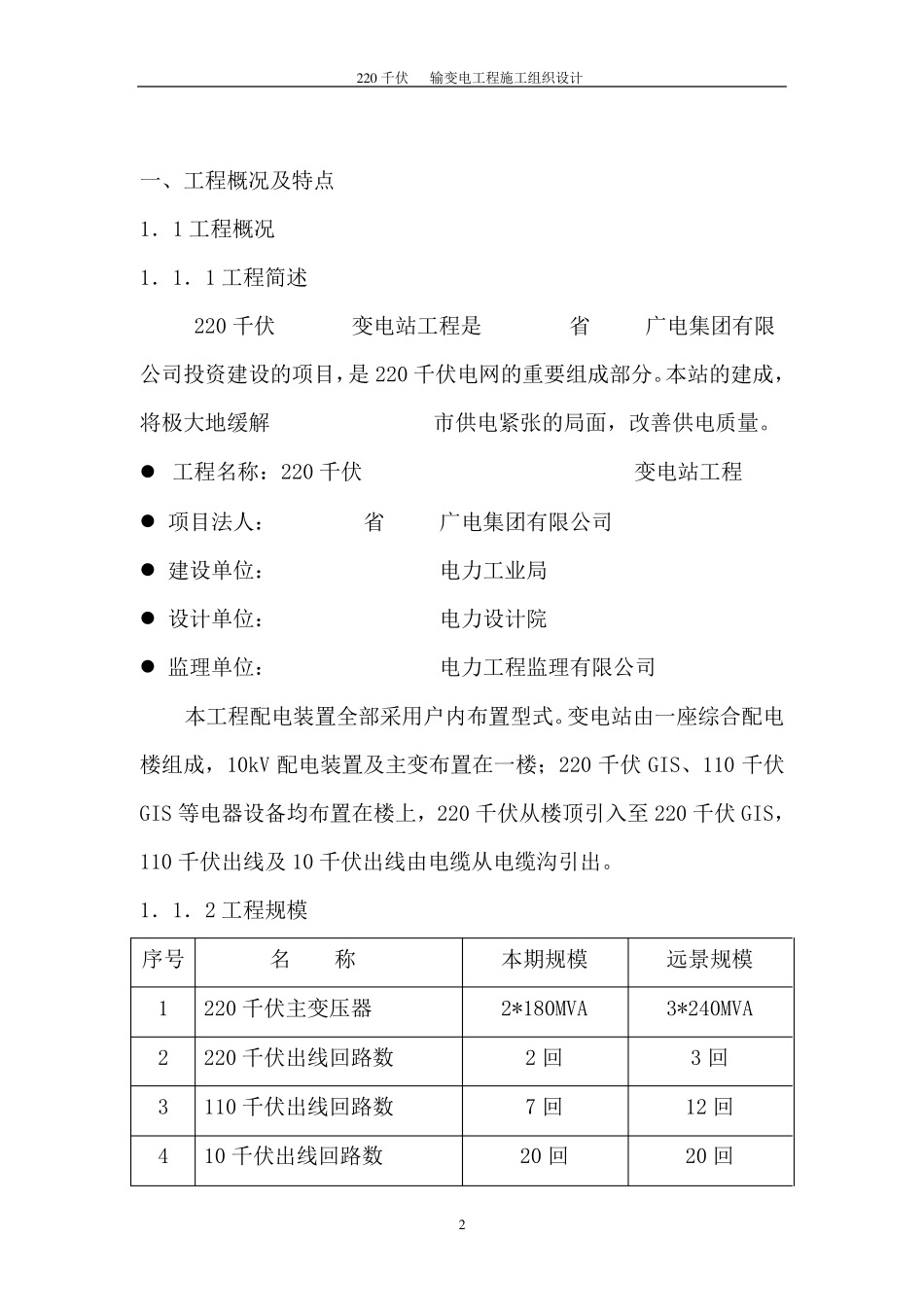

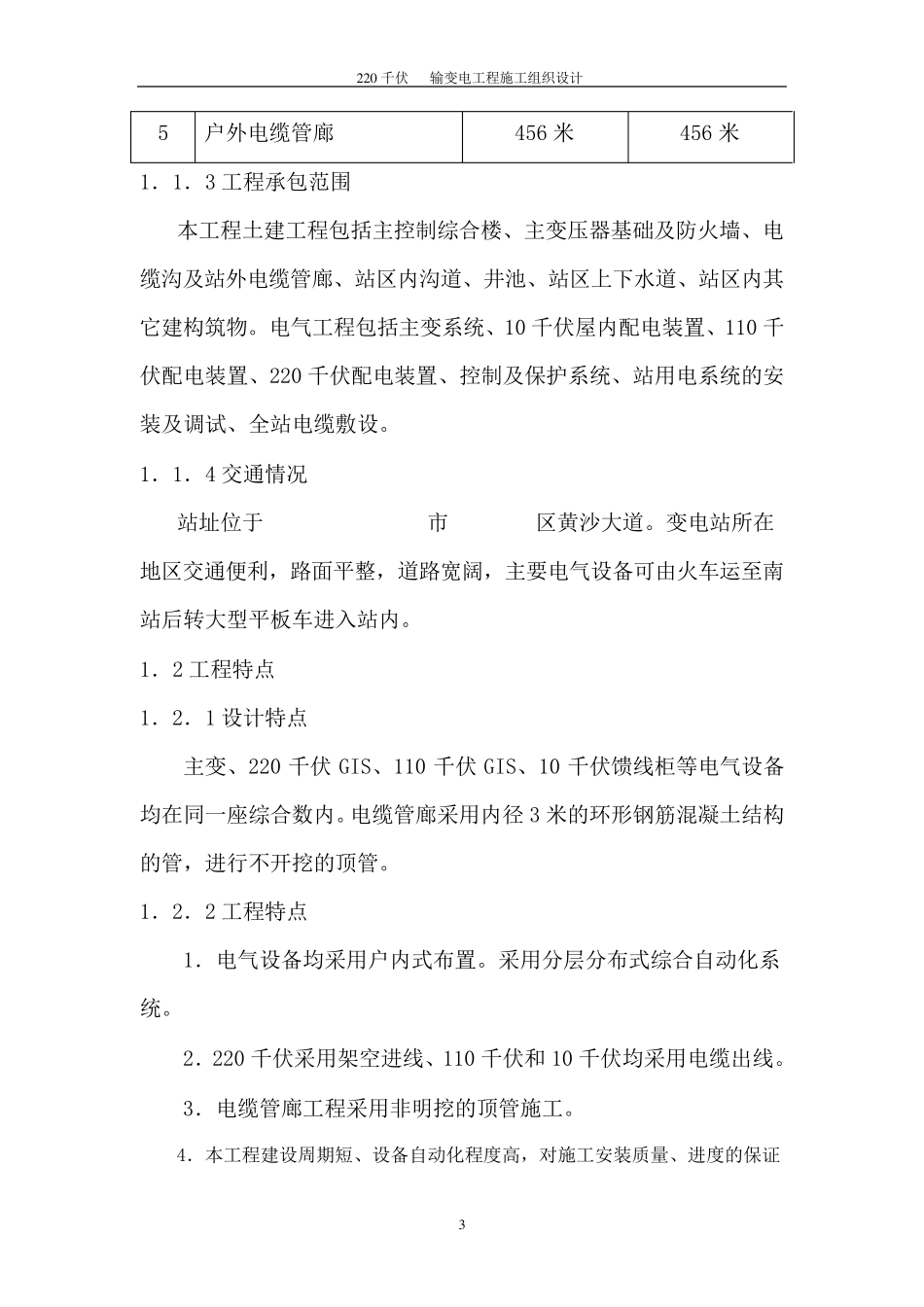

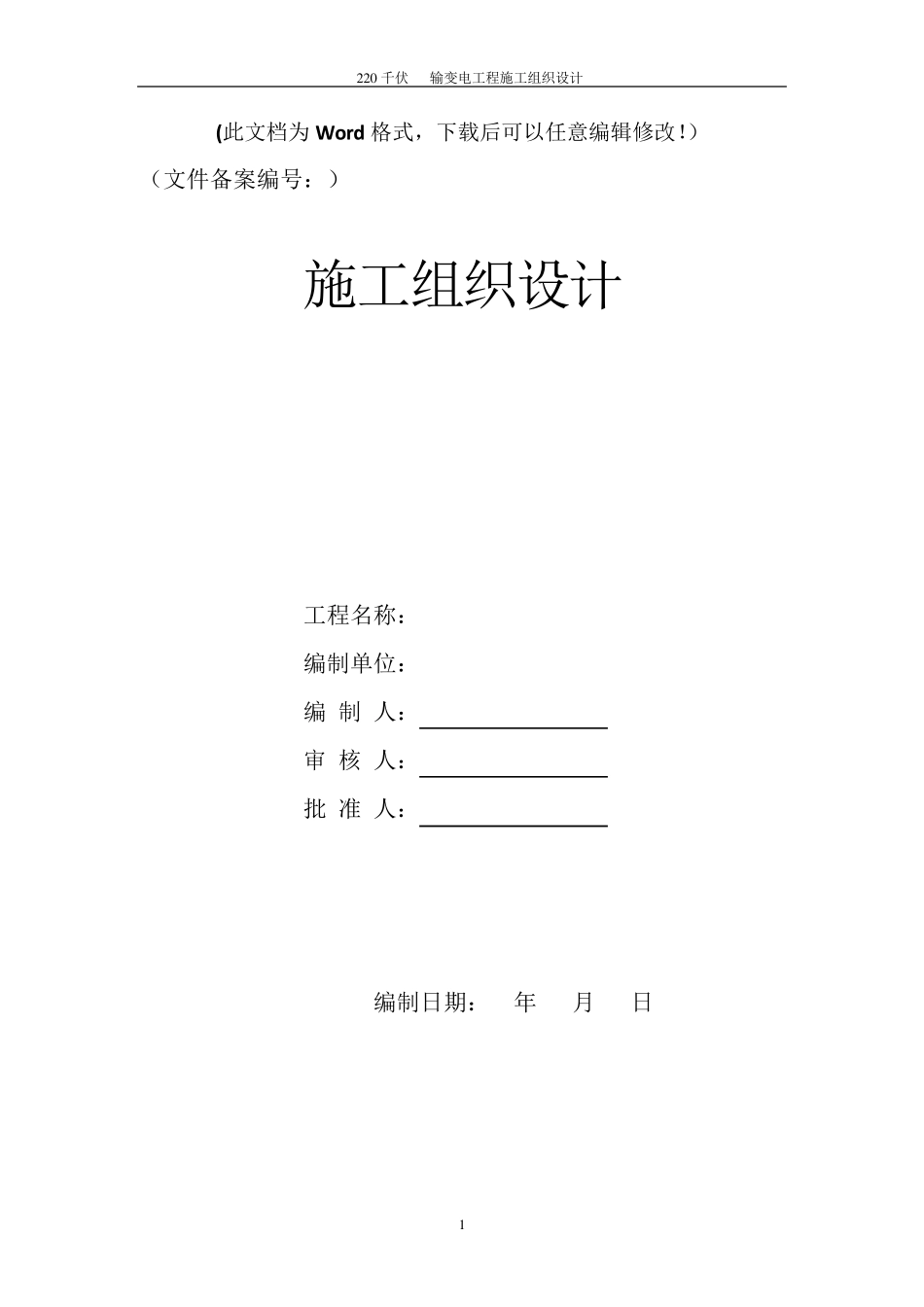

2 2 0 千伏 输变电工程施工组织设计 1 (此文档为Word 格式，下载后可以任意编辑修改！） （文件备案编号：） 施工组织设计 工程名称： 编制单位： 编 制 人： 审 核 人： 批 准 人： 编制日期： 年 月 日 2 2 0 千伏 输变电工程施工组织设计 2 一、工程概况及特点 1．1 工程概况 1．1．1 工程简述 220 千伏 变电站工程是 省 广电集团有限公司投资建设的项目，是 220 千伏电网的重要组成部分。本站的建成，将极大地缓解 市供电紧张的局面，改善供电质量。 工程名称：220 千伏 变电站工程 项目法人： 省 广电集团有限公司 建设单位： 电力工业局 设计单位： 电力设计院 监理单位： 电力工程监理有限公司 本工程配电装置全部采用户内布置型式。变电站由一座综合配电楼组成，10kV 配电装置及主变布置在一楼；220 千伏GIS、110 千伏GIS 等电器设备均布置在楼上，220 千伏从楼顶引入至 220 千伏GIS，110 千伏出线及 10 千伏出线由电缆从电缆沟引出。 1．1．2 工程规模 序号 名 称 本期规模 远景规模 1 220 千伏主变压器 2*180MVA 3*240MVA 2 220 千伏出线回路数 2 回 3 回 3 110 千伏出线回路数 7 回 12 回 4 10 千伏出线回路数 20 回 20 回 2 2 0 千伏 输变电工程施工组织设计 3 5 户外电缆管廊 456 米 456 米 1．1．3 工程承包范围 本工程土建工程包括主控制综合楼、主变压器基础及防火墙、电缆沟及站外电缆管廊、站区内沟道、井池、站区上下水道、站区内其它建构筑物。电气工程包括主变系统、10 千伏屋内配电装置、110 千伏配电装置、220 千伏配电装置、控制及保护系统、站用电系统的安装及调试、全站电缆敷设。 1．1．4 交通情况 站址位于 市 区黄沙大道。变电站所在地区交通便利，路面平整，道路宽阔，主要电气设备可由火车运至南站后转大型平板车进入站内。 1．2 工程特点 1．2．1 设计特点 主变、220 千伏GIS、110 千伏GIS、10 千伏馈线柜等电气设备均在同一座综合数内。电缆管廊采用内径 3 米的环形钢筋混凝土结构的管，进行不开挖的顶管。 1．2．2 工程特点 1．电气设备均采用户内式布置。采用分层分布式综合自动化系统。 2．220 千伏采用架空进线、110 千伏和 10 千伏均采用电缆出线。 3．电缆管廊工程采用非明挖的顶管施工。 4．本工程建设周期短、设备自动化程度高，...
