220KV线路保护二次回路介绍

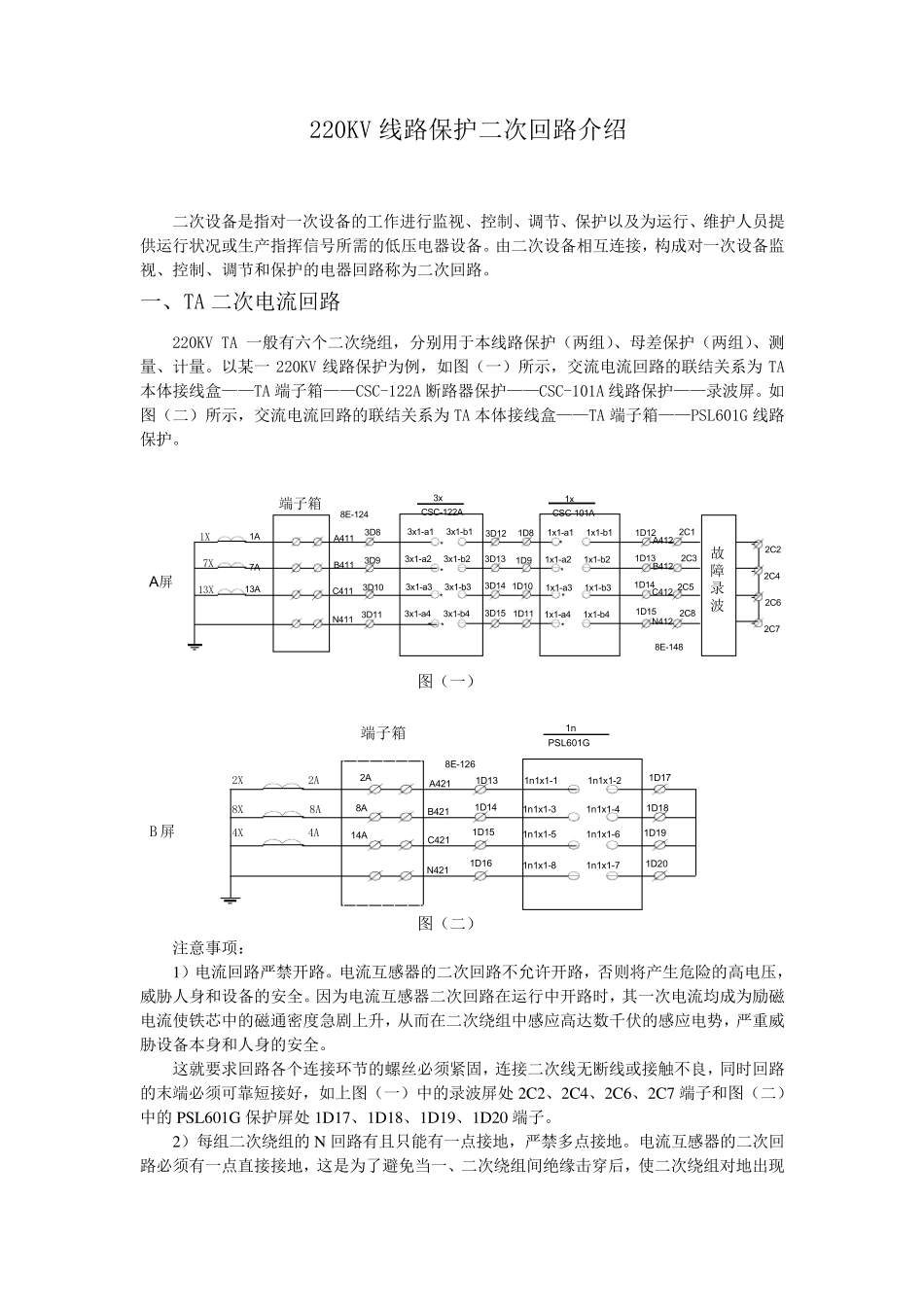

220KV线路保护二次回路介绍_第1页
1/14

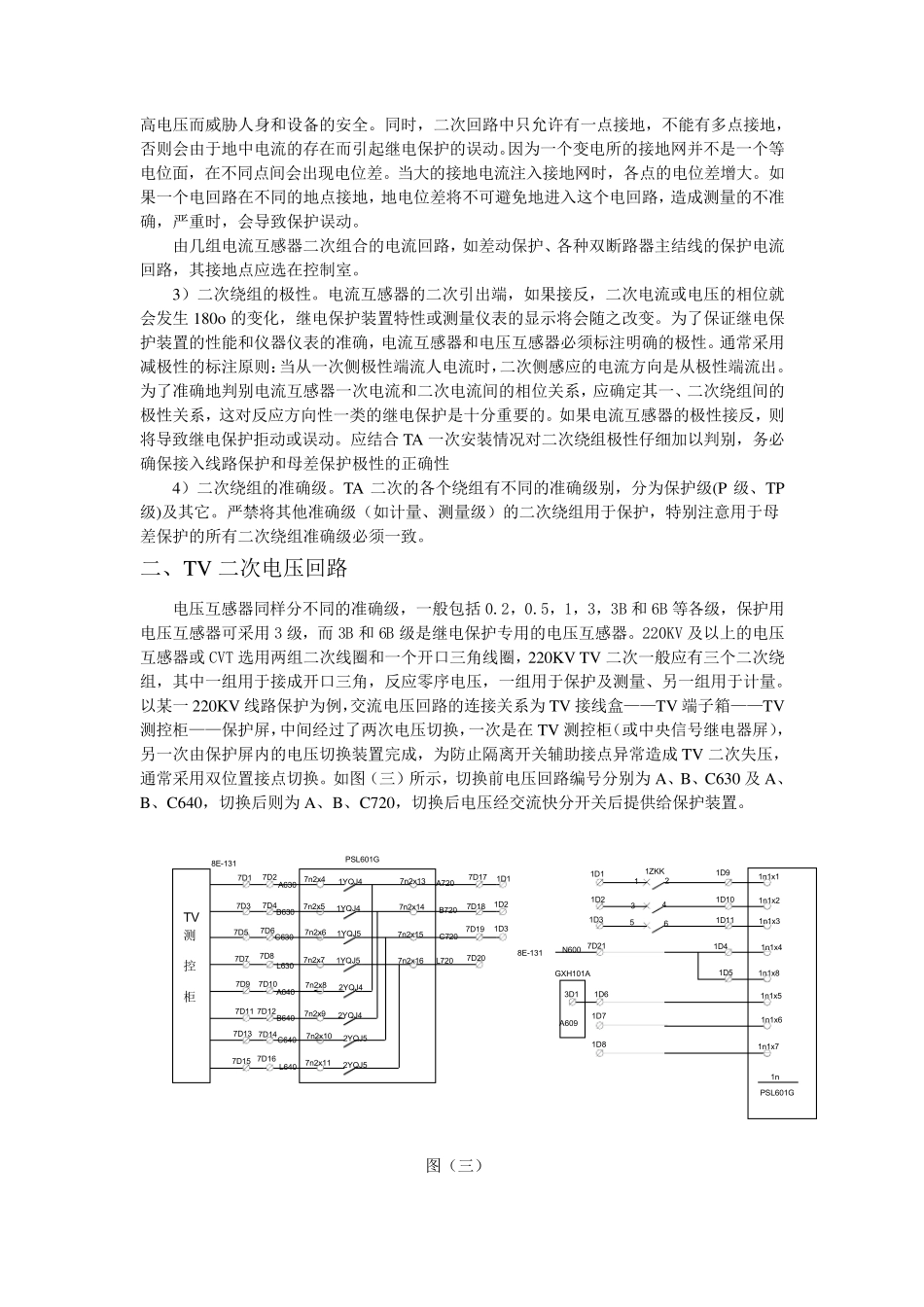

220KV线路保护二次回路介绍_第2页
2/14

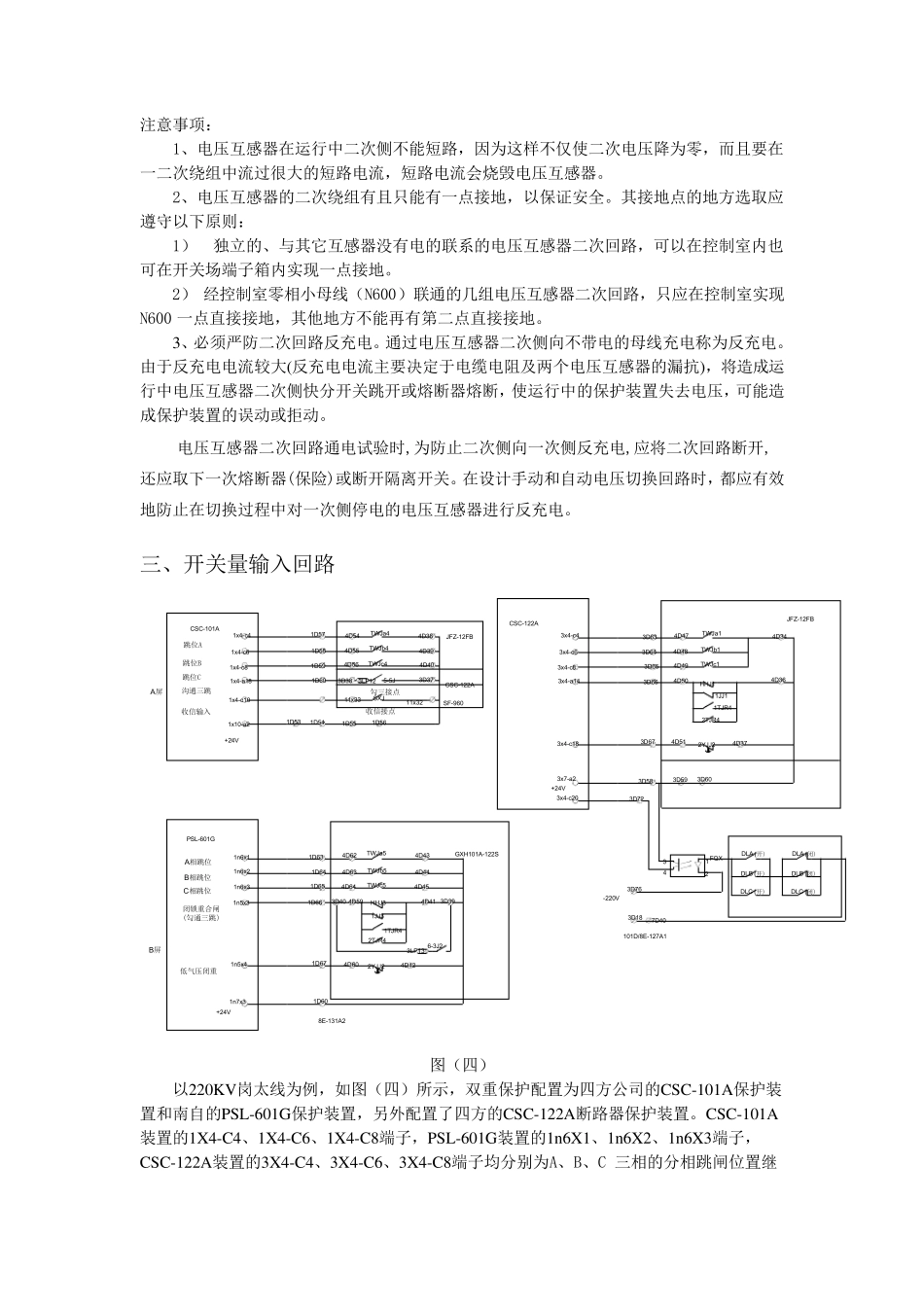

220KV线路保护二次回路介绍_第3页
3/14
220KV 线路保护二次回路介绍 二次设备是指对一次设备的工作进行监视、控制、调节、保护以及为运行、维护人员提供运行状况或生产指挥信号所需的低压电器设备。由二次设备相互连接,构成对一次设备监视、控制、调节和保护的电器回路称为二次回路。 一、TA 二次电流回路 220KV TA 一般有六个二次绕组,分别用于本线路保护(两组)、母差保护(两组)、测量、计量。以某一220KV 线路保护为例,如图(一)所示,交流电流回路的联结关系为TA本体接线盒——TA 端子箱——CSC-122A 断路器保护——CSC-101A 线路保护——录波屏。如图(二)所示,交流电流回路的联结关系为TA 本体接线盒——TA 端子箱——PSL601G 线路保护。 1X7X13X1A7A13A8E-124A411B411C411N4113D83D93D103D113x1-a13x1-a23x1-a33x1-a43x1-b13x1-b23x1-b33x1-b43D123D133D143D151D81D91D101D111D122C11D131D141D152C32C52C88E-148A412B412C412N4121x1-a11x1-b11x1-b21x1-a21x1-a31x1-b31x1-a41x1-b4********CSC-101A1xCSC-122A3x端子箱A屏故障录波2C22C42C62C7 图(一) 4X8X2X2A8A14AA421B421C421N4211D131D141D151D161D171D181D191D201n1x1-11n1x1-21n1x1-41n1x1-31n1x1-61n1x1-51n1x1-71n1x1-88E-1261nPSL601G端子箱B 屏2A8A4A 图(二) 注意事项: 1)电流回路严禁开路。电流互感器的二次回路不允许开路,否则将产生危险的高电压,威胁人身和设备的安全。因为电流互感器二次回路在运行中开路时,其一次电流均成为励磁电流使铁芯中的磁通密度急剧上升,从而在二次绕组中感应高达数千伏的感应电势,严重威胁设备本身和人身的安全。 这就要求回路各个连接环节的螺丝 必 须 紧 固 ,连接二次线无 断线或接触 不良 ,同 时回路的末 端必 须 可 靠 短 接好 ,如上图(一)中的录波屏处 2C2、2C4、2C6、2C7 端子和图(二)中的PSL601G 保护屏处 1D17、1D18、1D19、1D20 端子。 2)每 组二次绕组的N 回路有且 只 能 有一点 接地 ,严禁多 点 接地 。电流互感器的二次回路必 须 有一点 直 接接地 ,这是为了 避 免 当 一、二次绕组间 绝 缘 击 穿 后 ,使二次绕组对地 出 现高 电 压 而 威 胁 人 身 和 设 备 的 安 全 。 同 时 , 二 次 回 路 中 只 允 许 有 一 点 接 地 , 不 能 有 多 点 接 地 ,否 则 会 由 于 地 中 电 流 的 存 在 而 引 起 继 电 ...
