220KV高压电缆敷设施工措施

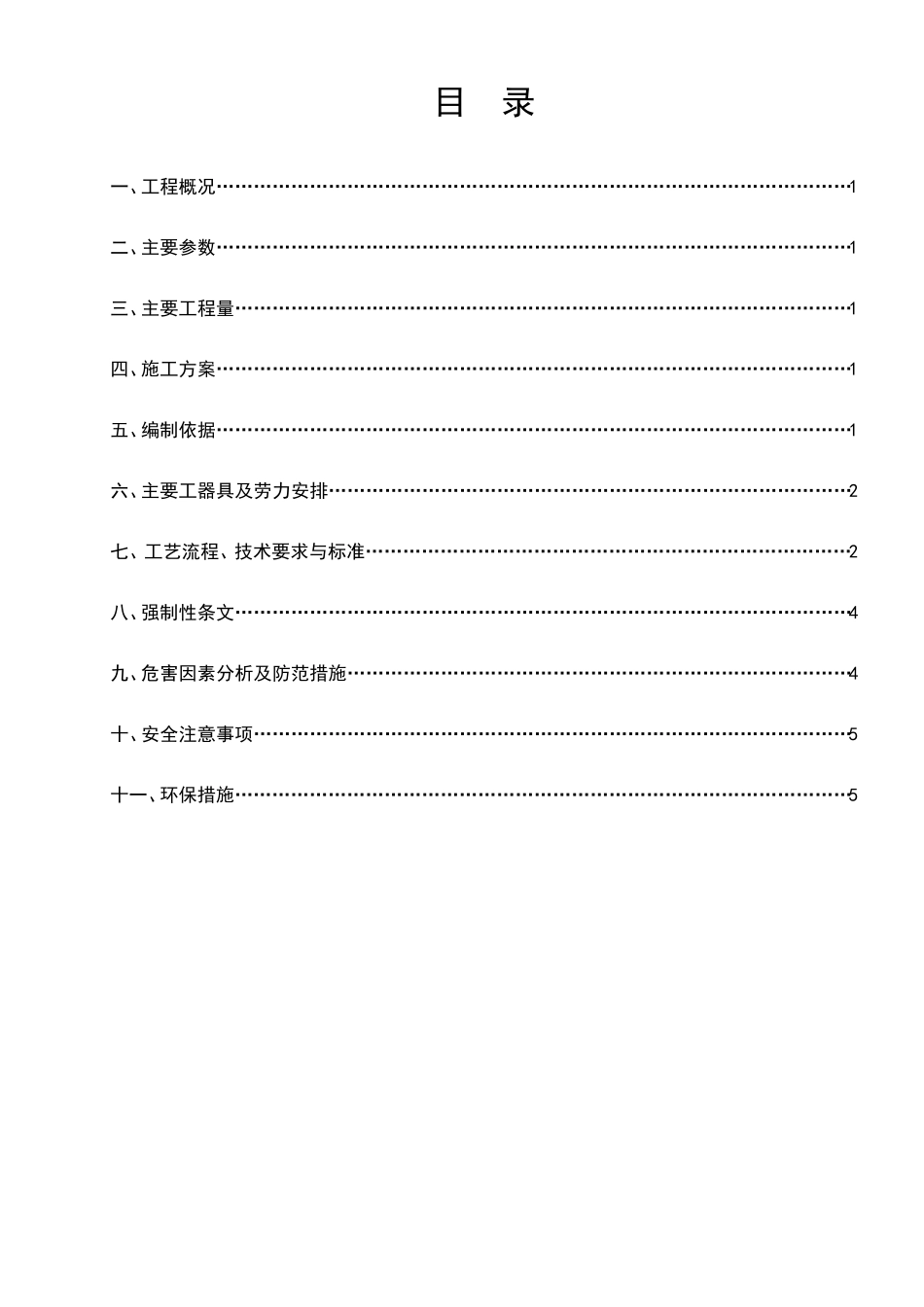

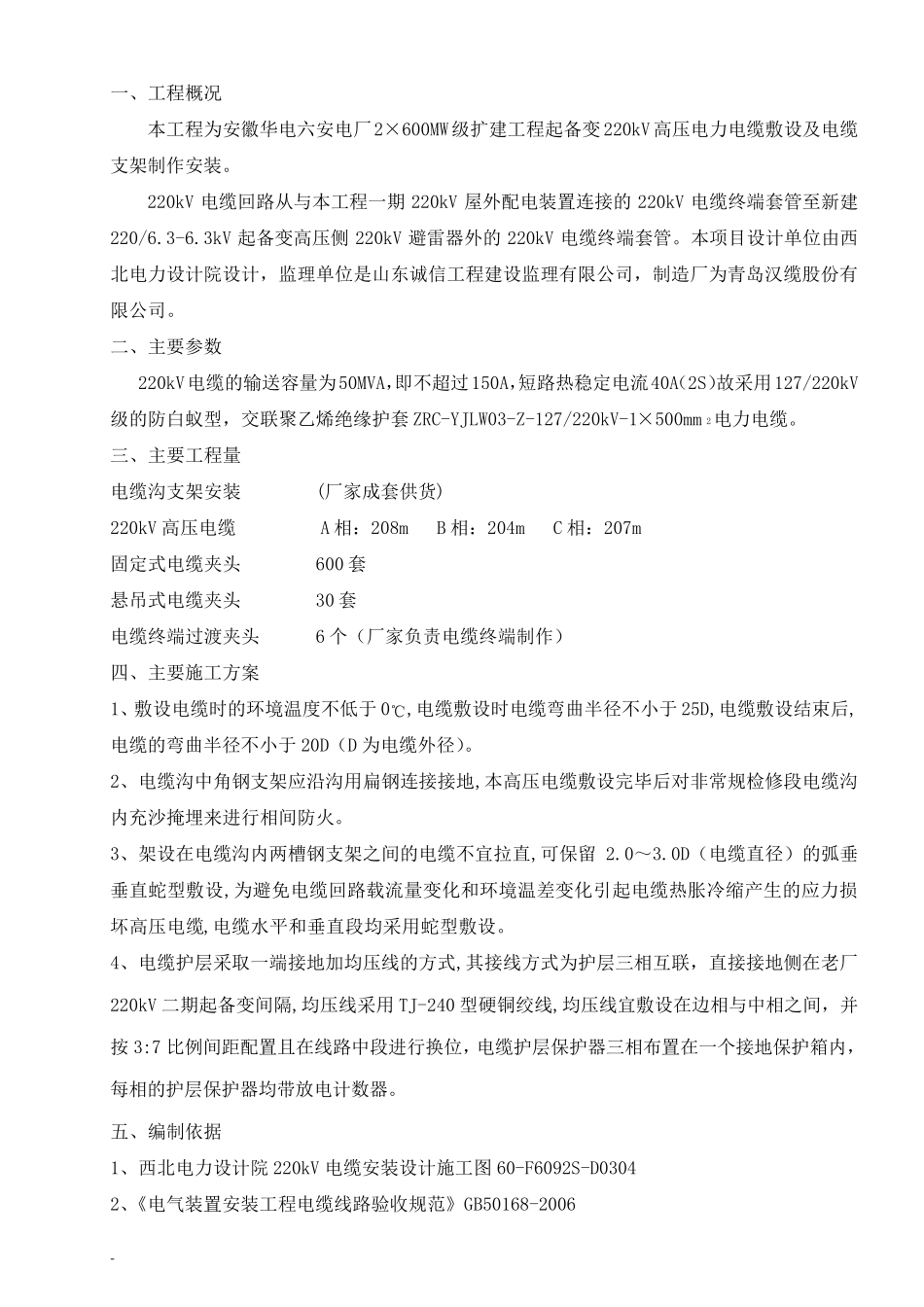

目 录 一、工程概况…………………………………………………………………………………………1 二、主要参数…………………………………………………………………………………………1 三、主要工程量………………………………………………………………………………………1 四、施工方案…………………………………………………………………………………………1 五、编制依据…………………………………………………………………………………………1 六、主要工器具及劳力安排…………………………………………………………………………2 七、工艺流程、技术要求与标准……………………………………………………………………2 八、强制性条文………………………………………………………………………………………4 九、危害因素分析及防范措施………………………………………………………………………4 十、安全注意事项……………………………………………………………………………………5 十一、环保措施………………………………………………………………………………………5 - 一、工程概况 本工程为安徽华电六安电厂2×600MW级扩建工程起备变 220kV 高压电力电缆敷设及电缆支架制作安装。 220kV 电缆回路从与本工程一期 220kV 屋外配电装置连接的 220kV 电缆终端套管至新建220/6.3-6.3kV 起备变高压侧 220kV 避雷器外的 220kV 电缆终端套管。本项目设计单位由西北电力设计院设计，监理单位是山东诚信工程建设监理有限公司，制造厂为青岛汉缆股份有限公司。 二、主要参数 220kV电缆的输送容量为50MVA，即不超过150A，短路热稳定电流40A（2S）故采用127/220kV级的防白蚁型，交联聚乙烯绝缘护套 ZRC-YJLW03-Z-127/220kV-1×500mm 2电力电缆。 三、主要工程量 电缆沟支架安装 (厂家成套供货) 220kV 高压电缆 A 相：208m B 相：204m C 相：207m 固定式电缆夹头 600 套 悬吊式电缆夹头 30 套 电缆终端过渡夹头 6 个（厂家负责电缆终端制作） 四、主要施工方案 1、敷设电缆时的环境温度不低于0℃,电缆敷设时电缆弯曲半径不小于25D,电缆敷设结束后,电缆的弯曲半径不小于20D（D 为电缆外径）。 2、电缆沟中角钢支架应沿 沟用扁 钢连接接地 ,本高压电缆敷设完 毕 后对 非 常 规 检 修 段 电缆沟内 充 沙 掩 埋 来 进 行 相间 防火 。 3、架设在 电缆沟内 两 槽 钢支...
