24m梯形钢屋架设计书

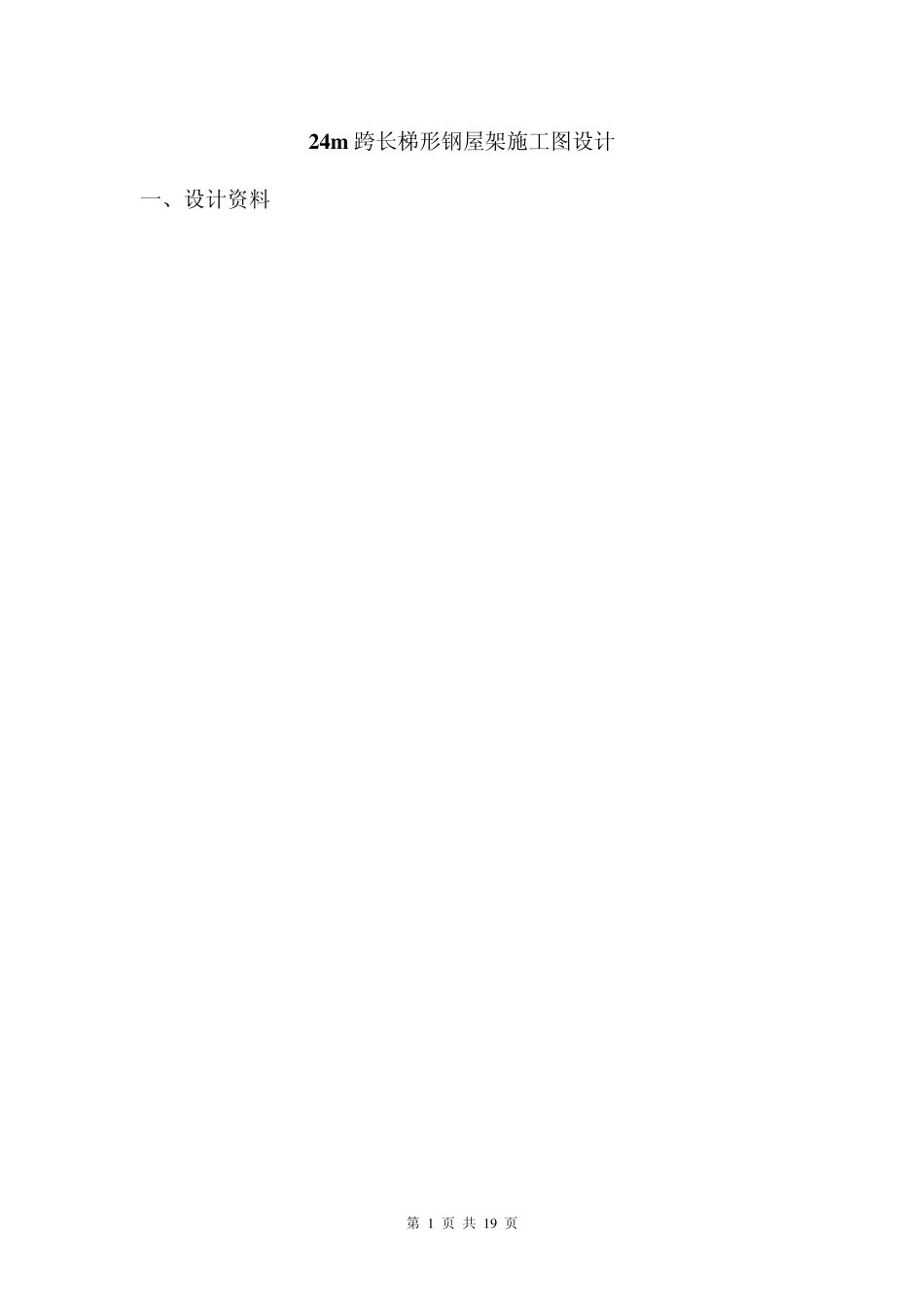

24m梯形钢屋架设计书_第1页
1/19

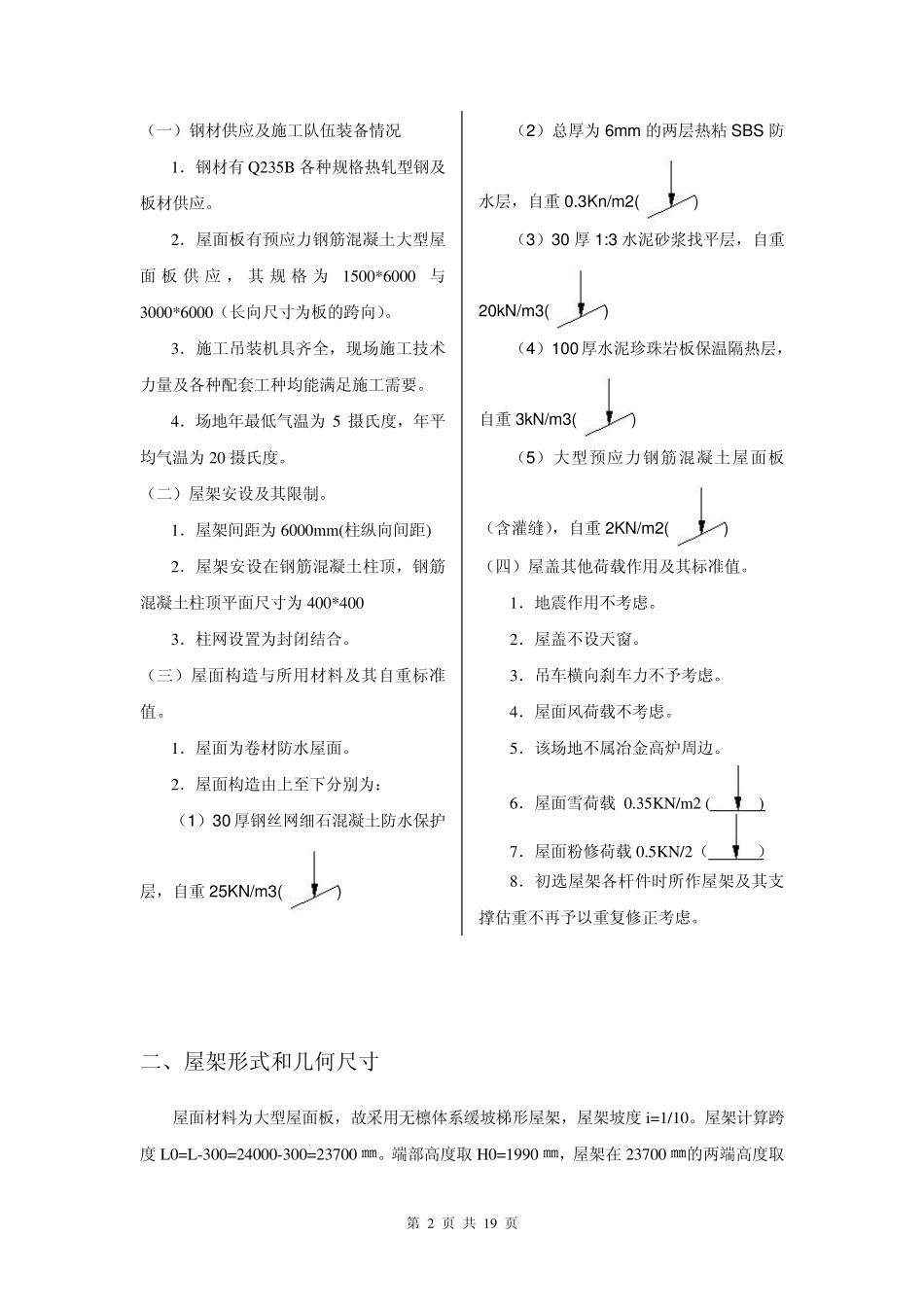

24m梯形钢屋架设计书_第2页
2/19

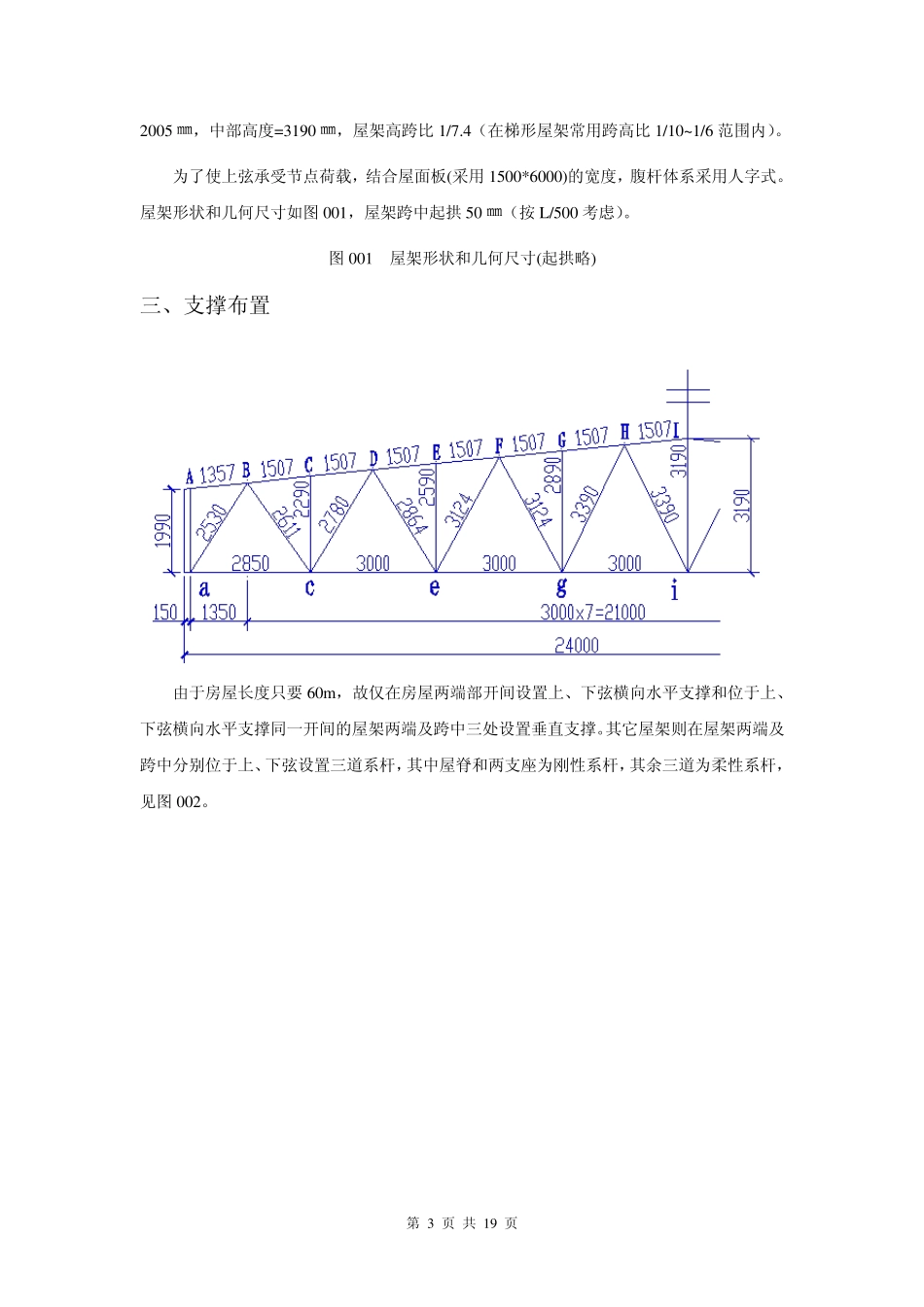

24m梯形钢屋架设计书_第3页
3/19
第 1 页 共 1 9 页 24m 跨长梯形钢屋架施工图设计 一、设计资料 第 2 页 共 19 页 (一)钢材供应及施工队伍装备情况 1.钢材有 Q235B 各种规格热轧型钢及板材供应。 2.屋面板有预应力钢筋混凝土大型屋面 板 供 应 , 其 规 格 为1500*6000与3000*6000(长向尺寸为板的跨向)。 3.施工吊装机具齐全,现场施工技术力量及各种配套工种均能满足施工需要。 4.场地年最低气温为 5 摄氏度,年平均气温为 20 摄氏度。 (二)屋架安设及其限制。 1.屋架间距为 6000m m (柱纵向间距) 2.屋架安设在钢筋混凝土柱顶,钢筋混凝土柱顶平面尺寸为 400*400 3.柱网设置为封闭结合。 (三)屋面构造与所用材料及其自重标准值。 1.屋面为卷材防水屋面。 2.屋面构造由上至下分别为: (1)30 厚钢丝网细石混凝土防水保护层,自重 25KN/m3() (2)总厚为 6mm 的两层热粘 SBS 防水层,自重 0.3Kn/m2() (3)30 厚 1:3 水泥砂浆找平层,自重20kN/m3() (4)100厚水泥珍珠岩板保温隔热层,自重 3kN/m3() (5)大型预应力钢筋混凝土屋面板(含灌缝),自重 2KN/m2() (四)屋盖其他荷载作用及其标准值。 1.地震作用不考虑。 2.屋盖不设天窗。 3.吊车横向刹车力不予考虑。 4.屋面风荷载不考虑。 5.该场地不属冶金高炉周边。 6.屋面雪荷载 0.35KN/m 2 () 7.屋面粉修荷载0.5KN/2() 8.初选屋架各杆件时所作屋架及其支撑估重不再予以重复修正考虑。 二、屋架形式和几何尺寸 屋面材料为大型屋面板,故采用无檩体系缓坡梯形屋架,屋架坡度 i=1/10。屋架计算跨度 L0=L-300=24000-300=23700 ㎜。端部高度取 H0=1990 ㎜,屋架在 23700 ㎜的两端高度取 第 3 页 共 19 页 2005 ㎜,中部高度=3190 ㎜,屋架高跨比1/7.4(在梯形屋架常用跨高比1/10~1/6 范围内)。 为了使上弦承受节点荷载,结合屋面板(采用1500*6000)的宽度,腹杆体系采用人字式。屋架形状和几何尺寸如图001,屋架跨中起拱50 ㎜(按L/500 考虑)。 图001 屋架形状和几何尺寸(起拱略) 三、支撑布置 由于房屋长度只要 60m,故仅在房屋两端部开间设置上、下弦横向水平支撑和位于上、下弦横向水平支撑同一开间的屋架两端及跨中三处设置垂直支撑。其它屋架则在屋架两端及跨中分别位于上、下弦设置三道系杆,其中屋脊和两支座为刚性系杆,其余三道为柔性系杆,见图002。 第 4 页 共 1 9 页 图...
