24燃油供给系统

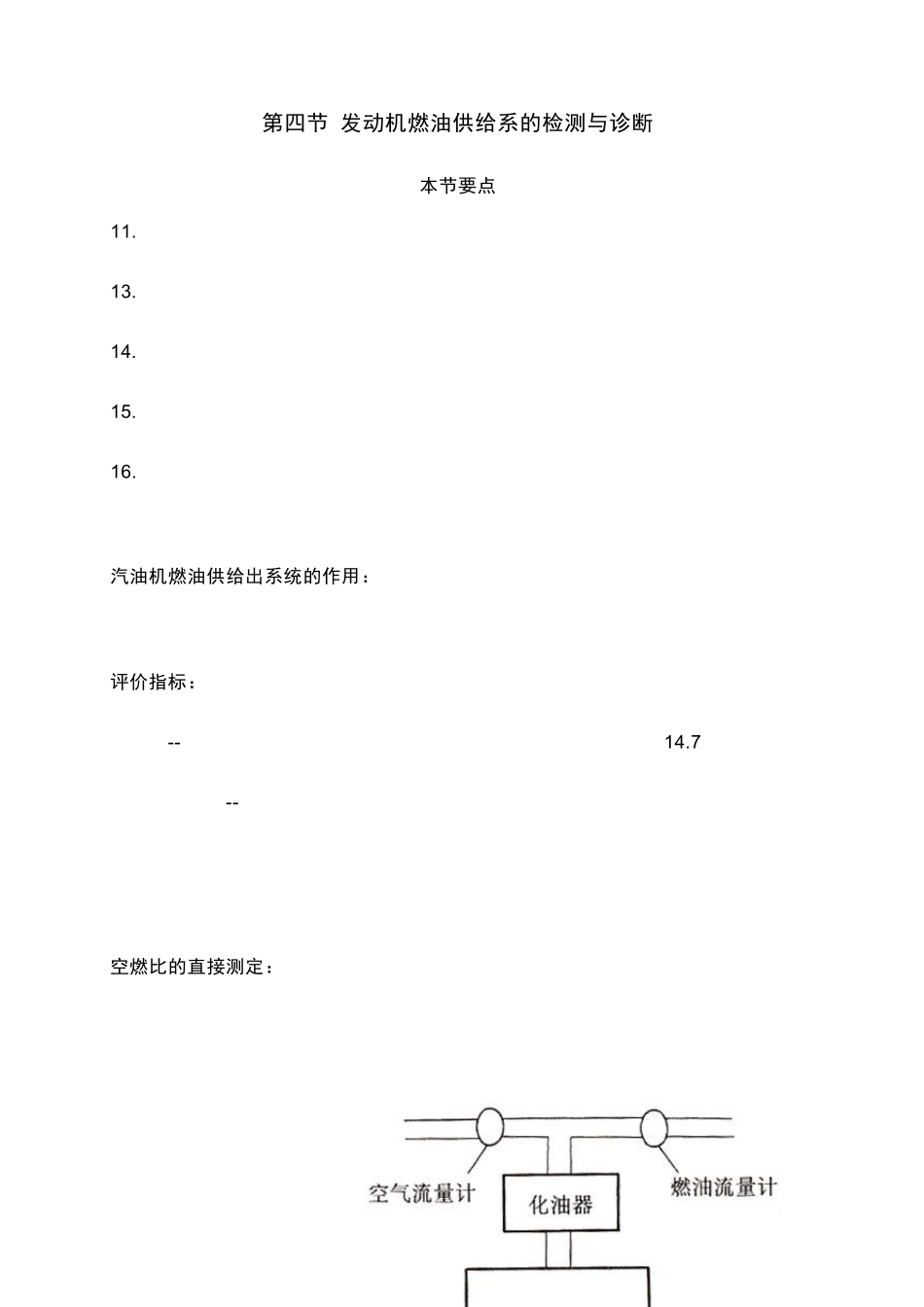

第 1 页 共 1 6 页 第四节 发动机燃油供给系的检测与诊断 本节要点 11.简述频闪法检测汽油机点火正时、柴油机供油正时的工作原理和方法。 13.绘出电控燃油喷射发动机喷油器喷油电压信号标准波形，并做简要说明。 14.解释：发动机电控燃油喷射系统的几种压力。 15.简述缸压法检测汽油机点火正时、柴油机供油正时的工作原理和方法。 16.绘出柴油机高压油管喷油压力标准波形，并做简要说明。（要求会进行典型故障波形分析）。 汽油机燃油供给出系统的作用： 根据发动机各种工况的要求，向气缸即时提供一定数量和浓度的可燃混合气。 评价指标：空燃比（过量空气系数） 空燃比--可燃混合气中空气质量与燃油质量的比值；理论空燃比：14.7 过量空气系数--实际供给的空气质量与理论上完全燃烧所需要的空气质量的比值； 对于化油器式发动机，不解体情况下通过以下方法进行空燃比的直接测定与间接测定。 空燃比的直接测定： 利用空气流量计和燃油流量计分别测出进入发动机的空气量和燃油量，经计算得出。 第 2 页 共 1 6 页 空燃比的间接检测与分析： 柴油机燃油供给系作用： 根据柴油机各种工况的需要，将适量的柴油在适当的时间并以合理的空间形态喷入燃烧室。 三要素：燃油喷入量；喷油时间；油束的空间形态； 一．电控燃油喷射汽油机燃油系统的检测 1．燃油压力检测 通过检测发动机运转时燃油管路内的油压，可以判断电动燃油泵、油压调节器有无故障、汽油滤清器是否堵塞等。 检测燃油系统压力的作用： 判定电动燃油泵、油压调节器是否有故障，汽油滤清器是否堵塞等。 油压调节器的作用： 第 3 页 共 1 6 页 使燃油供给系统的压力与进气歧管压的压力之差为恒定值。 （ 1 ） 检测前的准备 1 ）松开油箱加油盖，释放油箱中的蒸气压力，并检查油箱内燃油量，确保燃油是正常。 2 ）释放燃油系统压力。在发动机运转中拔下燃油泵继电器（或拔下燃油泵电源插头），待发动机自动熄火后，再起动发动机２－３次，直到不能起动着火为止。然后关闭点火开关，接上燃油泵继电器（或插上燃油泵电源接线）。 3 ）检查蓄电池电压，蓄电池应正常，然后拆下蓄电池负极搭铁线。 4 ）连接专用压力表。有油压检测孔的可直接将油压表接在油压检测孔上；无油压检测孔时，可断开进油管，将三通管接头及油压表安装在系统管路中。 （或：拆除冷起动喷油器油管接头螺栓（拆除螺栓时，要用一块棉布包住油管接头，以防汽油...
