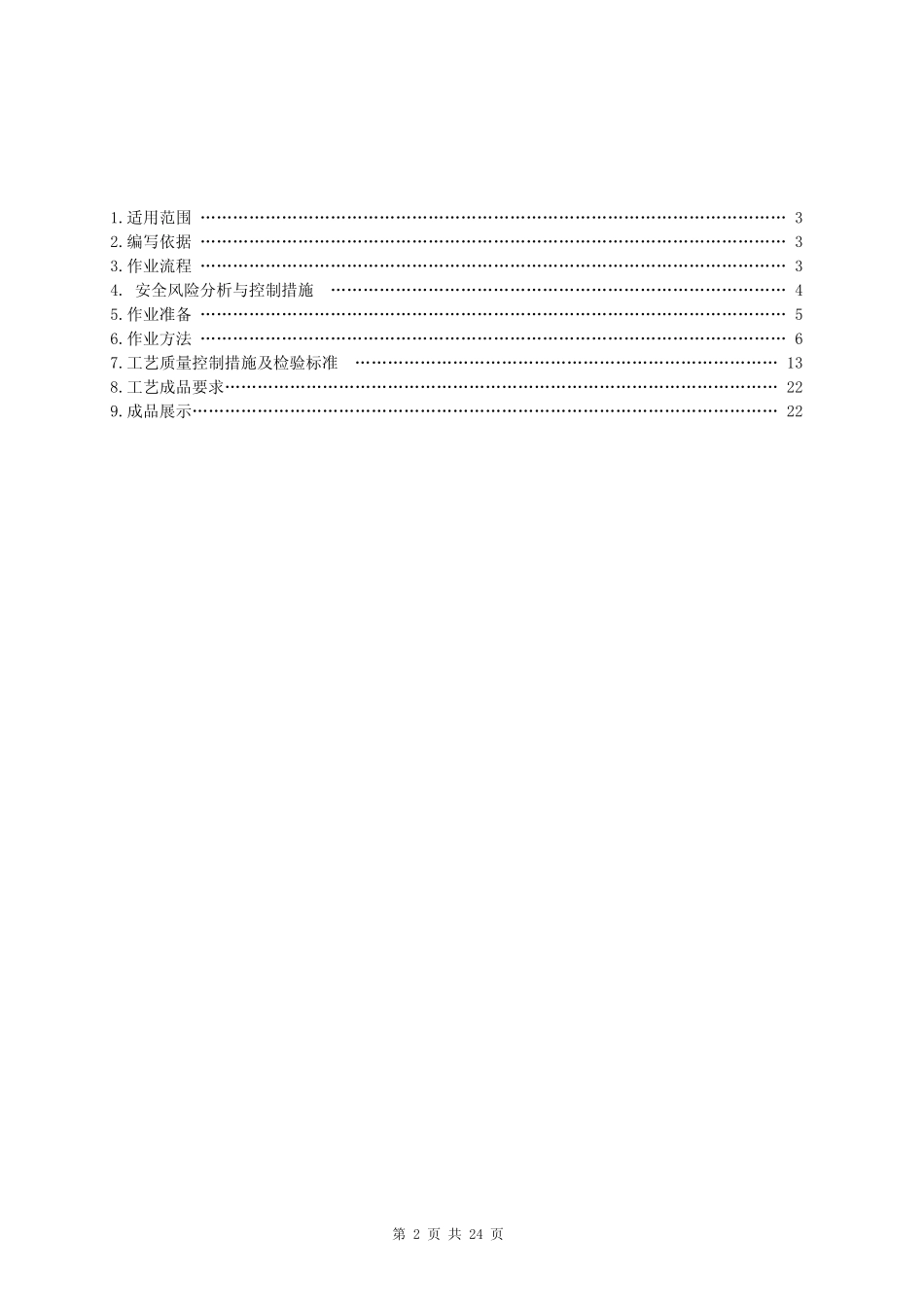

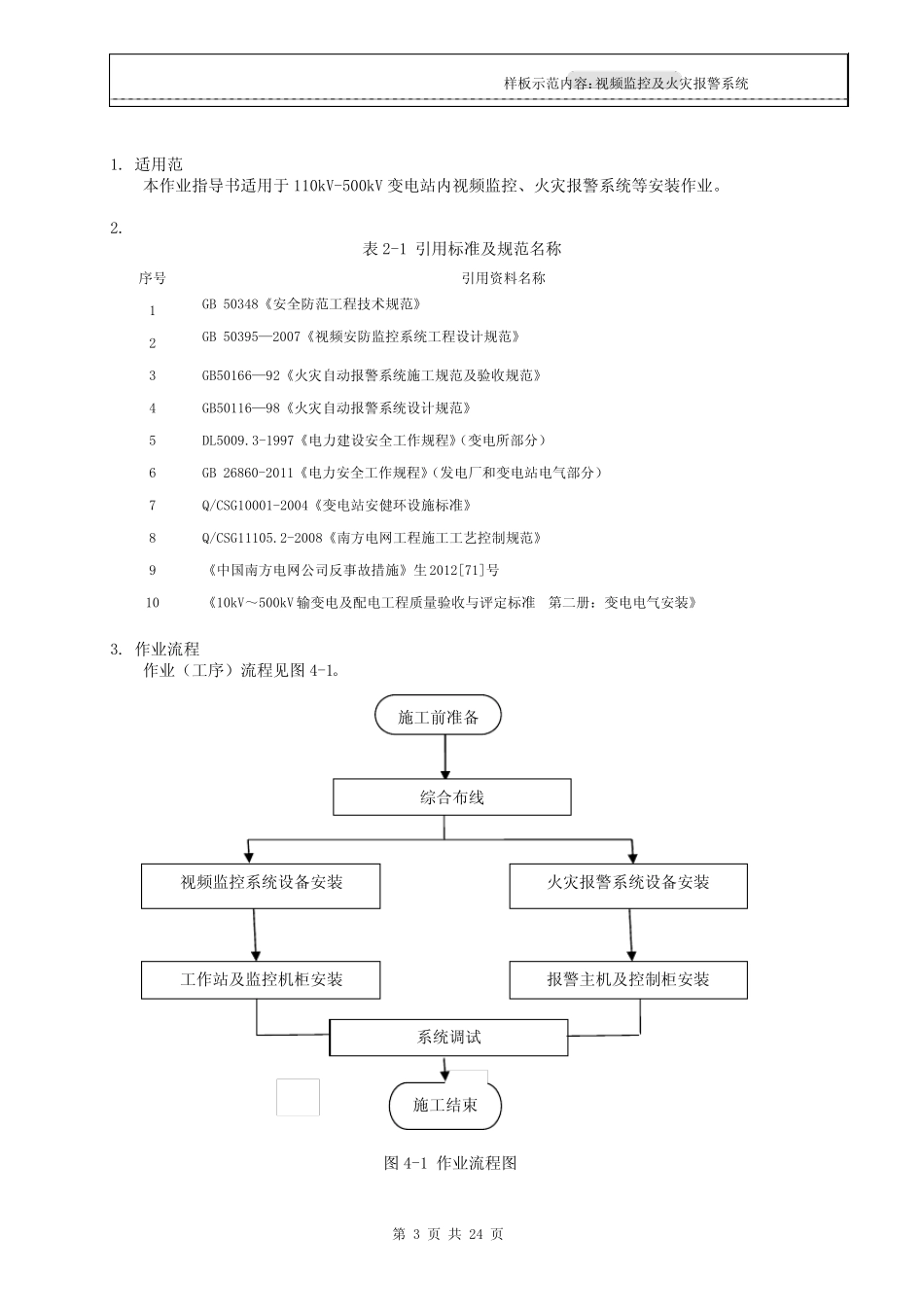

样板示范内容：视频监控及火灾报警系统第 1页 共 24页(工程名称)综合布线作业指导书编码：编码：BDDQ-XXBDDQ-XX2013年示年示范范工程样工程样板板点施工作点施工作业业指导指导书书视频监控及火灾报警系统第2 页共24 页目录1.适用范围……………………………………………………………………………………………… 32.编写依据 ……………………………………………………………………………………………… 33.作业流程 ……………………………………………………………………………………………… 34. 安全风险分析与控制措施………………………………………………………………………… 45.作业准备 ……………………………………………………………………………………………… 56.作业方法 ……………………………………………………………………………………………… 67.工艺质量控制措施及检验标准…………………………………………………………………… 138.工艺成品要求………………………………………………………………………………………… 229.成品展示……………………………………………………………………………………………… 22样板示范内容：视频监控及火灾报警系统第3 页共24 页1. 适用范围本作业指导书适用于110kV-500kV 变电站内视频监控、火灾报警系统等安装作业。2. 编写依据表2-1 引用标准及规范名称序号引用资料名称1GB 50348《安全防范工程技术规范》2GB 50395—2007《视频安防监控系统工程设计规范》3GB50166—92《火灾自动报警系统施工规范及验收规范》4GB50116—98《火灾自动报警系统设计规范》5DL5009.3-1997《电力建设安全工作规程》（变电所部分）6GB 26860-2011《电力安全工作规程》（发电厂和变电站电气部分）7Q/CSG10001-2004《变电站安健环设施标准》8Q/CSG11105.2-2008《南方电网工程施工工艺控制规范》9《中国南方电网公司反事故措施》生 2012[71]号10《10kV～500kV 输变电及配电工程质量验收与评定标准第二册：变电电气安装》3. 作业流程作业（工序）流程见图 4-1。施工结束综合布线施工前准备图 4-1 作业流程图系统调试报警主机及控制柜安装工作站及监控机柜安装火灾报警系统设备安装视频监控系统设备安装第4 页共24 页4. 安全风险分析与控制措施4.1 视频监控及火灾报警系统作业前，施工项目部应根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（...
