28335_EPWM产生PWM

28335_EPWM产生PWM_第1页
1/19
28335_EPWM产生PWM_第2页
2/19
28335_EPWM产生PWM_第3页
3/19

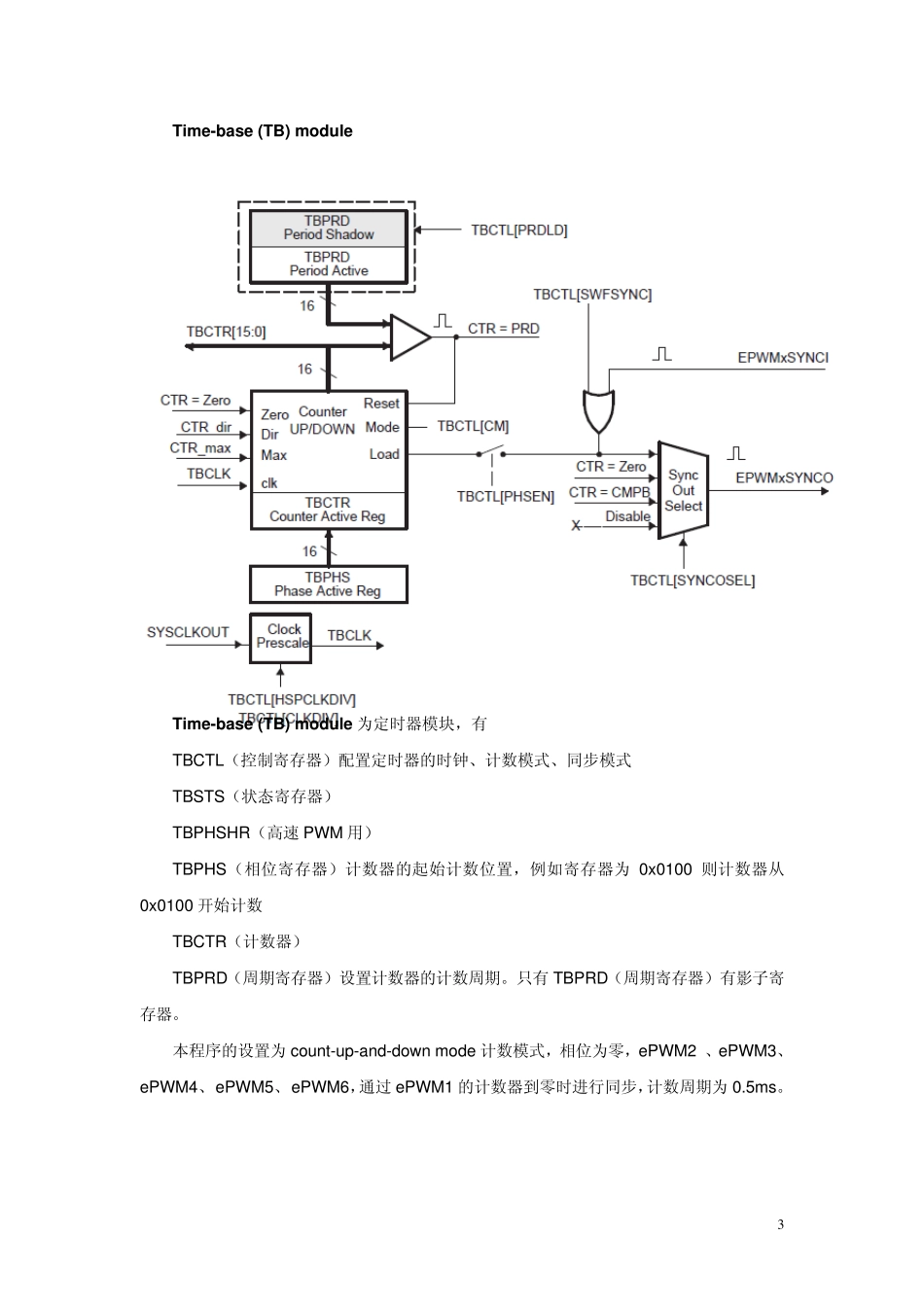

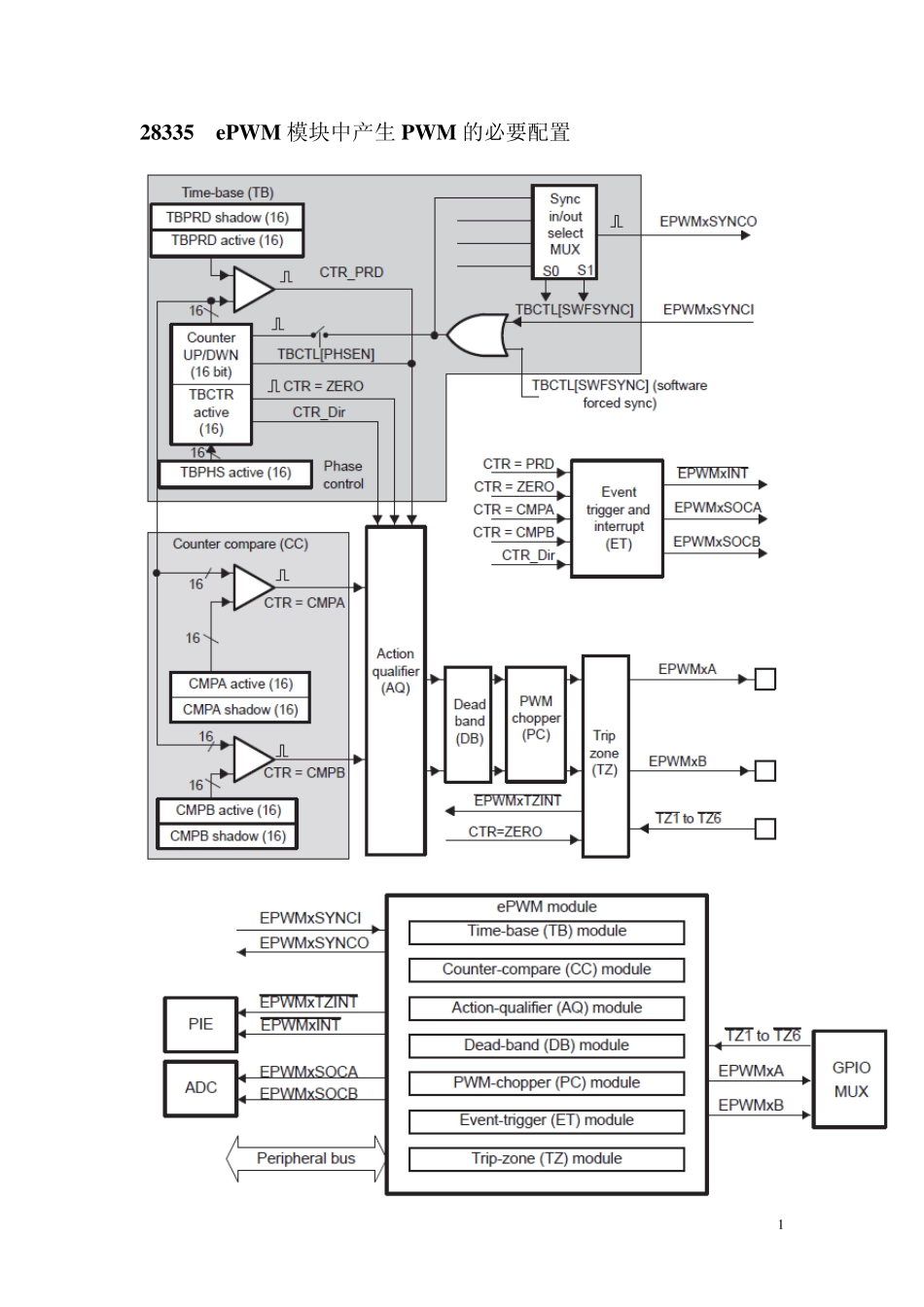

1 28335 ePWM 模块中产生 PWM 的必要配置 2 一个ePWM module 包括Time-base (TB) module,Counter-compare (CC) module,Action-qualifier (AQ) module,Dead-band (DB) module,PWM-chopper (PC) module,Event-trigger (ET) module,Trip-zone (TZ) module 等七个模块。正常的发出PWM 波要配置TB(定时器模块)、CC(比较计数器模块)、AQ(比较方式预设模块)、DB(死区模块)、ET(事件触发模块)等五个模块。 3 Time-base (TB) module Time-base (TB) module 为定时器模块,有 TBCTL(控制寄存器)配置定时器的时钟、计数模式、同步模式 TBSTS(状态寄存器) TBPHSHR(高速 PWM 用) TBPHS(相位寄存器)计数器的起始计数位置,例如寄存器为0x0100 则计数器从0x0100 开始计数 TBCTR(计数器) TBPRD(周期寄存器)设置计数器的计数周期。只有TBPRD(周期寄存器)有影子寄存器。 本程序的设置为count-up-and-down mode 计数模式,相位为零,ePWM2 、ePWM3、 ePWM4、 ePWM5、 ePWM6,通过 ePWM1 的计数器到零时进行同步,计数周期为0.5ms。 4 Cou nter-compare (CC) modu le Cou nter-compare (CC) modu le 为比较器模块有 CMPCTL (比较控制寄存器)设置CMPA、CMPB 的重载模式 CMPAHR(高速 PWM 用), CMPA(比较值寄存器A)设置EPWMxA 的比较值,有影子寄存器。 CMPB(比较值寄存器B)设置EPWMxB 的比较值,有影子寄存器。 本程序只应用了 CMPA,设置计数器到零时重载 CMPA。 5 Action-qu alifier (AQ) modu le Action-qu alifier (AQ) modu le 比较方式预设模块 AQCTLA (输出A 比较方式控制寄存器)设置EPWMA 的比较方式有CBD、CBU、CAD、CAU、PRD、ZRO,无影子寄存器,立即装载 AQCTLB (输出B 比较方式控制寄存器)设置EPWMB 的比较方式有CBD、CBU、CAD、CAU、PRD、ZRO,无影子寄存器,立即装载 AQSFRC (软件强制控制寄存器)设置AQCSFRC 重载方式(RLDCSF),通过(OTSFB、ACTSFB)设置EPWMB、(OTSFA、ACTSFA)设置EPWMA 启动一次强制置位无效、置零、置高、反向,当 OTSFB、OTSFA 被写 1 时,动作一次,写 0 无效,无影子寄存器 AQCSFRC (软件连续强制控制寄存器)可以强制EPWMA、EPWMB 的输出为 low或 high 或 AQCSFRC 不起作用,有影子寄存器,当寄存期被加载后的第二个时钟开始作用,如 TBCLK=0 时加载...
