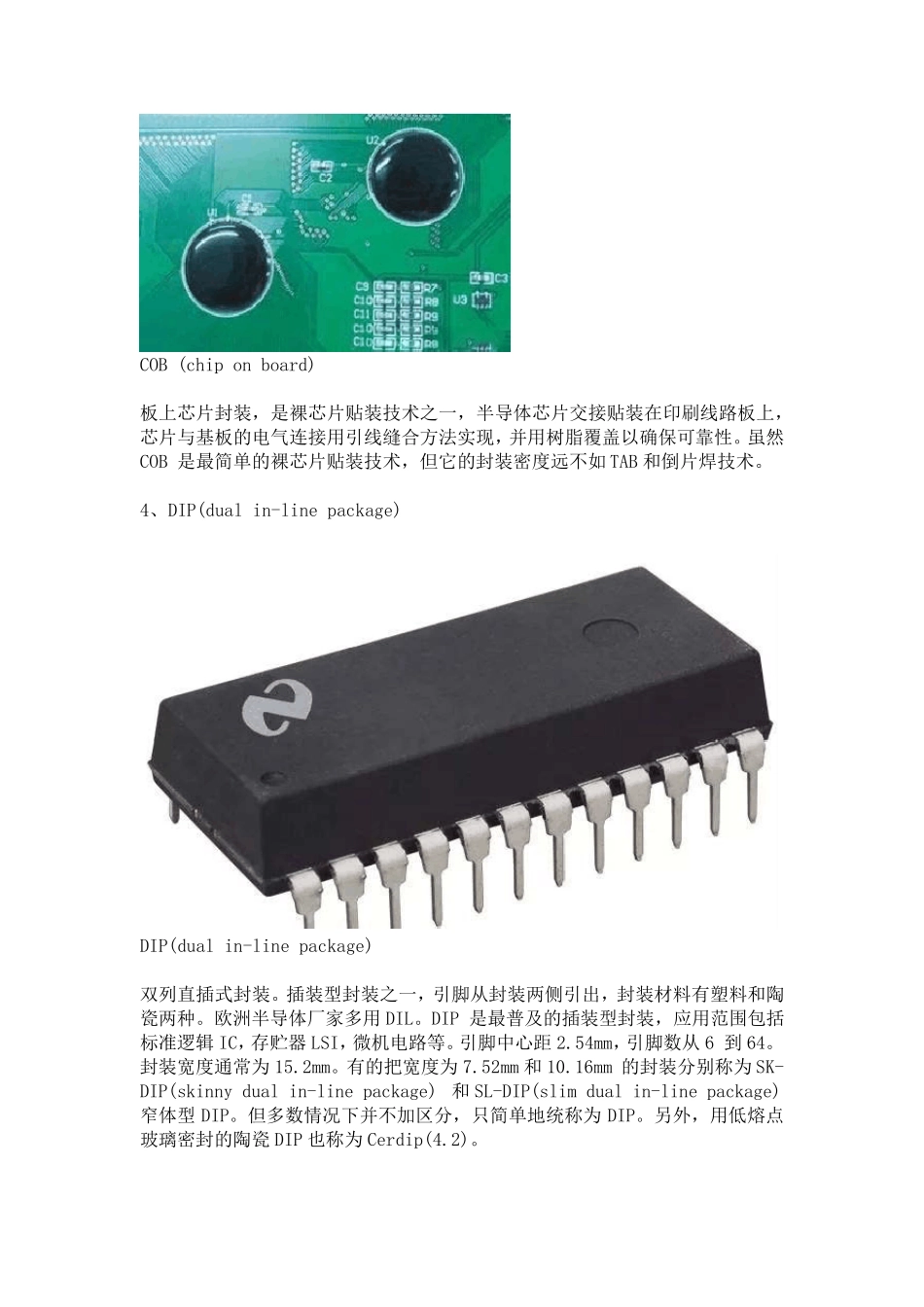

28 种芯片封装技术的详细介绍 1、BGA|ball grid array 也称 CPAC(globe top pad array carrier)。球形触点陈列，表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配 LSI 芯片，然后用模压树脂或灌封方法进行密封。也称为凸点陈列载体(PAC)。引脚可超过 200，是多引脚 LSI 用的一种封装。封装本体也可做得比QFP(四侧引脚扁平封装)小。例如，引脚中心距为 1.5mm 的360 引脚 BGA 仅为31mm 见方;而引脚中心距为 0.5mm 的304 引脚 QFP 为 40mm 见方。而且 BGA 不用担心 QFP 那样的引脚变形问题。 该封装是美国 Motorola 公司开发的，首先在便携式电话等设备中被采用，随后在个人计算机中普及。最初，BGA 的引脚(凸点)中心距为 1.5mm，引脚数为 225。现在也有一些 LSI 厂家正在开发 500 引脚的BGA。BGA 的问题是回流焊后的外观检查。美国 Motorola 公司把用模压树脂密封的封装称为 MPAC，而把灌封方法密封的封装称为 GPAC。 2、C-(ceramic) 表示陶瓷封装的记号。例如，CDIP 表示的是陶瓷 DIP。是在实际中经常使用的记号。 3、COB (chip on board) COB (chip on board) 板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。虽然COB 是最简单的裸芯片贴装技术，但它的封装密度远不如TAB 和倒片焊技术。 4、DIP(dual in-line package) DIP(dual in-line package) 双列直插式封装。插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。欧洲半导体厂家多用DIL。DIP 是最普及的插装型封装，应用范围包括标准逻辑 IC，存贮器 LSI，微机电路等。引脚中心距 2.54mm，引脚数从 6 到 64。封装宽度通常为 15.2mm。有的把宽度为 7.52mm 和10.16mm 的封装分别称为 SK-DIP(skinny dual in-line package) 和SL-DIP(slim dual in-line package)窄体型 DIP。但多数情况下并不加区分，只简单地统称为 DIP。另外，用低熔点玻璃密封的陶瓷 DIP 也称为 Cerdip(4.2)。 4.1 DIC(dual in-line ceramic package) 陶瓷封装的DIP(含玻璃密封)的别称。 4.2 Cerdip： 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM ，DSP(数字信号处理器)等电路。带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微...
