2FSK信号的频谱分析及解调的实现

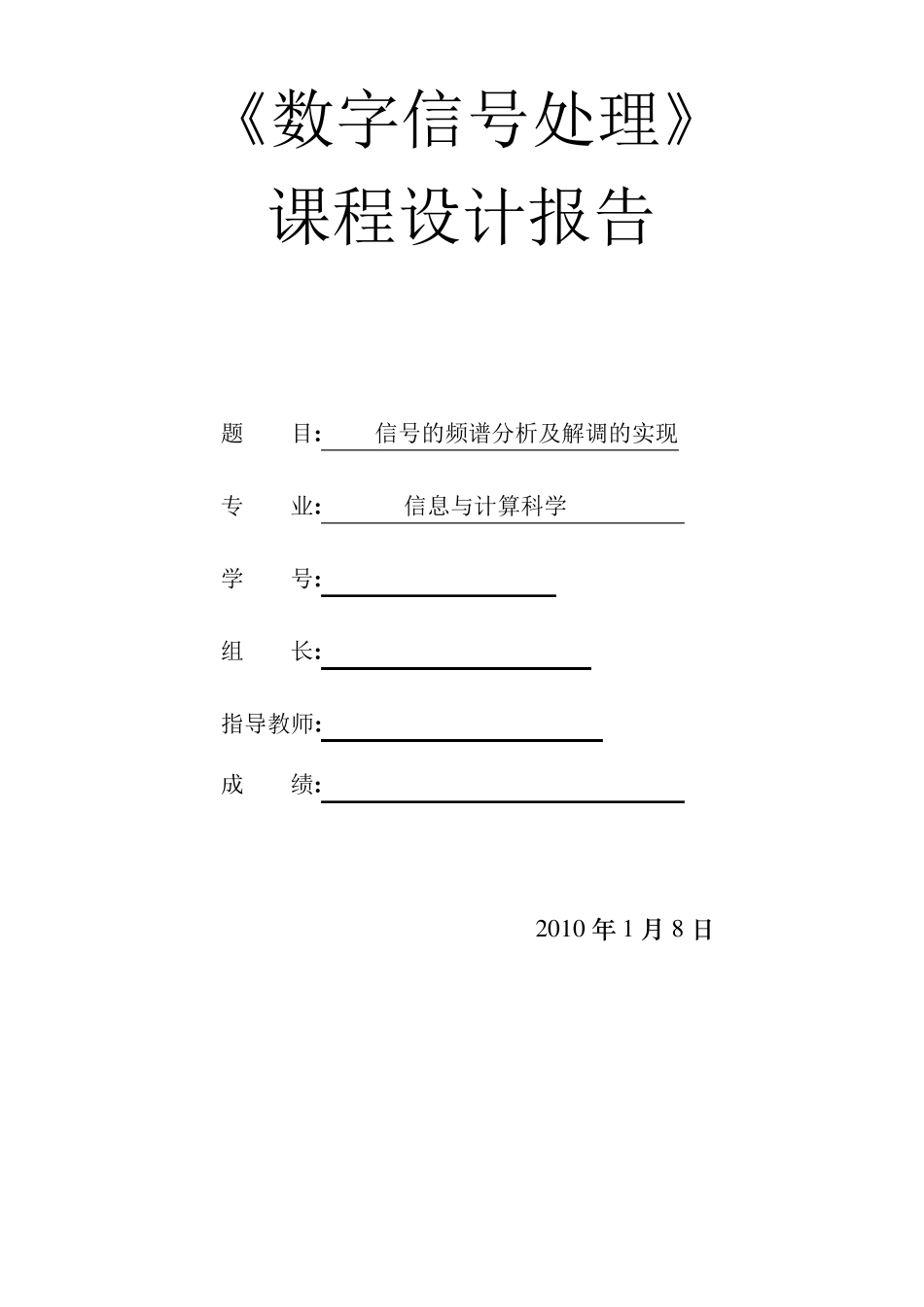

《数字信号处理》 课程设计报告 题 目:2FSK信号的频谱分析及解调的实现 专 业: 信息与计算科学 学 号: 组 长: 指导教师: 成 绩: 2 0 1 0 年 1 月 8 日 2FSK信号的频谱分析及解调的实现 1、课程设计目的及分组 综合运用数字信号处理的理论知识进行频谱分析和滤波器设计，通过理论推导得出相应结论，再利用 MATLAB作为编程工具进行计算机实现，从而加深对所学知识的理解。 1.2 课程设计分组 1.2.1 组长：肖 兴 组员：汪 洋 汤致鹏 匡亚兵 1.2.2 分工情况 肖 兴：课程设计全过程的监督及对各组员的协助 汪 洋: 2FSK信号的分析 汤致鹏: 设计基本原理和系统框图 匡亚兵：各单元电路设计和系统仿真 2、课程设计基本要求 （1）学会 MATLAB的使用，掌握 MATLAB的程序设计方法。 （2）掌握数字信号处理的基本概念、基本理论和基本方法。 （3）掌握功率谱的计算； （4）掌握 MATLAB设计 FIR和 IIR数字滤波器的方法。 （5）学会用 MATLAB对信号进行分析和处理。 3、课程设计内容 以调制信号为分析对象，对信号进行频谱分析；设计数字滤波器，对调制信号进行频域滤波，比较原信号与滤波后信号的频谱。 4、课程设计实现步骤 1、 产 生2FSK信号，twtStwtStecc21c o s)(c o s)()(， 其 中)()(bnnnTtgatS 为基带信号，测试信号：na ={11010010}； 2、画出 2FSK信号的功率谱； 3、解调端先用带通滤波器将twtSc1cos)(和twtSc2cos)(分开，再分别进行相干解调，设计低通滤波器，滤除高频分量，画出解调后信号的时域波形和频谱。 一、2FSK信号的分析 2FSK 信号采用同步检测法性能分析模型如图5-14 所示。 BPF1LPFBPF2LPF解调器抽 样判决器定时脉冲)(2 tx)(ts中心频率1f2ft2cos2)(2 ty)(1 ty)(1 tz)(2 tz信道发送端)(tsT)(tn)(tyit1cos2)(1 tx 图 5-14 2FSK 信号采用同步检测法性能分析模型 假定信道噪声)(tn为加性高斯白噪声，其均值为0，方差为2n ；在一个码元持续时间（0，bT ）内，发送端产生的2FSK 信号可表示为 ”，发“”，发“0cos1cos)()(212tAtAtstsFSKT （5-38） 则，接收机输入端合成波形为   ”，发“”，发“0cos1cos)(21tntatntatyi （5-39） 其中，为简明起见，认为发送信号经信道传输后除有固定衰耗外，未受到畸变，信号幅度：aA 。 图5-14 中，两个分路带通滤波器带宽相同...
