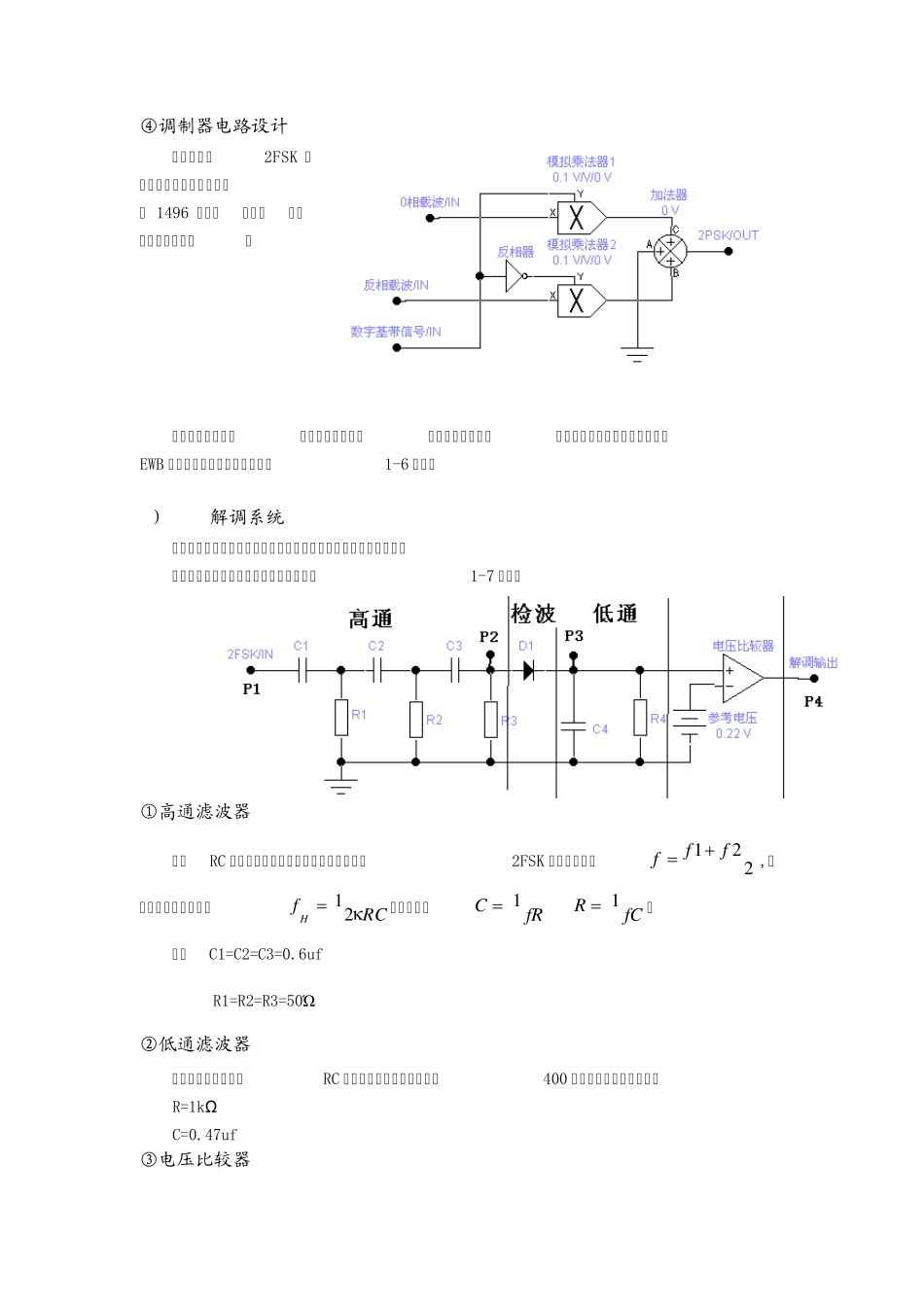

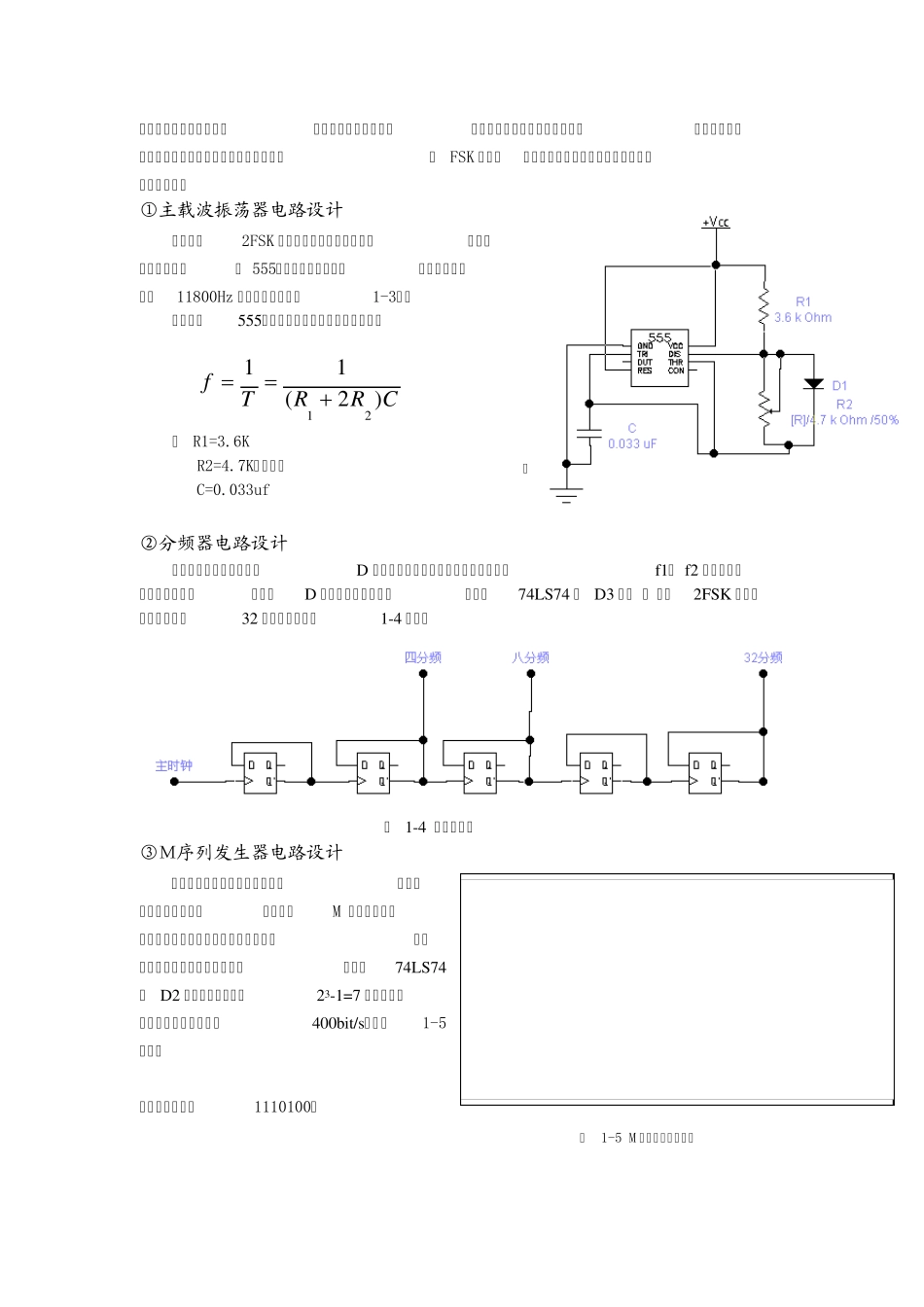

实验题目:移频键控FSK调制与解调系统设计实验 一．实验目的 1．加深对数字调制中移频键控FSK 调制器与解调器工作原理及电路组成的理解与掌握。 2． 学会综合地、系统地应用已学到的知识，对移频键控FSK 调制与解调系统电路的设计与仿真方法，提高独立分析问题与解决问题的能力。 二．实验任务与要求 构建并设计一个数字移频键控FSK 传输系统，具体要求是： 主载波频率：11800HZ 载波1 频率：2950HZ（四分频） 载波2 频率：1475HZ（八分频） 数字基带信号NRZ： 7 位 M 序列，传输速率约为400 波特。（ 32 分频） FSK 调制器可以采用数字门电路构成电子开关电路(或集成模拟开关)与采用集成模拟乘法器，利用键控法实现。 FSK 解调器可以采用非相干解调法或过零检测法实现。 传输信道不考虑噪声干扰，采用直接传输。 整个系统用EWB 软件仿真完成。 三、2FSK 调制与解调系统原理与电路组成 数字频移键控是用载波的频率的变化来传送数字消息的，即用所传送的数字消息控制载波的频率。实现数字频率调制的方法很多，总括起来有两类。直接调频法和移频键控法。注意到相邻两个振荡器波形的相位可能是连续的，也可能是不连续的，因此有相位连续的FSK及相位不连续的FSK 之分。并分别记作CPFSK 及 DPFSK。 根据实验任务的要求,本次设计实验采用的是相位连续的FSK 调制器与非相干解调器,其电路构成如图1-1 所示.： 图 1-1 2FSK 调制与解调系统电路原理图 1）2FSK调制系统设计 本次综合设计实验的调制系统主要由主载波振荡器、分频器、Ｍ序列发生器、调制器、相加器构成。其调制电路的组成框图如图1-2 所示 由图可以看出，当信码为“１”时，分频链作４分频，即输出频率 图 1-2 FSK 调制器电路组成框图 为 2950Hz 载波，信码为“０”时，分频链作８分频，输出频率为1475Hz 载波。如此一来，多谐振荡器输出的载波，通过不同次数的分频，就得到了两种不同频率的输出，经相加器后，从而在输出端得到不同频率的已调信号，即 FSK 信号，完成了数字基带信号转换为数字频带信号的过程。 ①主载波振荡器电路设计 主要提供2FSK 的载波和信码的定时信号，本设计使用集成电路（ 555）构成多谐振荡器，产生的振荡频率为11800Hz 载波，其电路如图1-3。。 已知由（555）构成多谐振荡器的振荡频率为： 则 R1=3.6K R2=4.7K（可调） 图 1-3 555 定时器接成的多谐振荡器 C=0.033uf ②分频器电路设计 将主载...
