2排水沟的设计流量

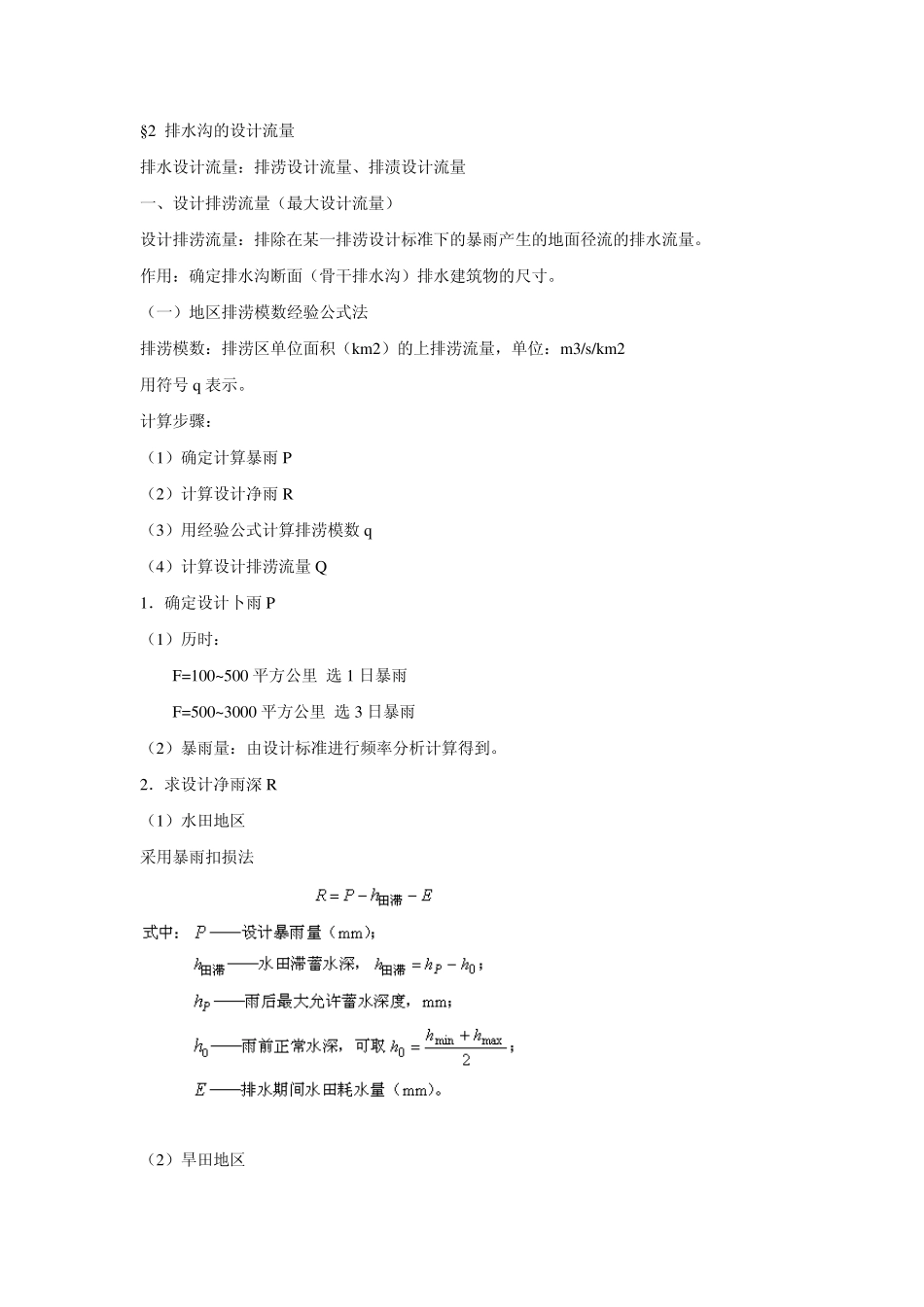

§2 排水沟的设计流量 排水设计流量：排涝设计流量、排渍设计流量 一、设计排涝流量（最大设计流量） 设计排涝流量：排除在某一排涝设计标准下的暴雨产生的地面径流的排水流量。 作用：确定排水沟断面（骨干排水沟）排水建筑物的尺寸。 （一）地区排涝模数经验公式法 排涝模数：排涝区单位面积（km2）的上排涝流量，单位：m3/s/km2 用符号 q 表示。 计算步骤： （1）确定计算暴雨 P （2）计算设计净雨 R （3）用经验公式计算排涝模数 q （4）计算设计排涝流量Q 1．确定设计卜雨 P （1）历时： F=100~500 平方公里 选 1 日暴雨 F=500~3000 平方公里 选 3 日暴雨 （2）暴雨量：由设计标准进行频率分析计算得到。 2．求设计净雨深 R （1）水田地区 采用暴雨扣损法 （2）旱田地区 （3）有水田也有旱田 3．计算排涝模数 式中：R ——设计净雨，mm； K——综合系数，表8-5； m——峰量指数，表8-5； n——递减指数，表8-5。 4．计算排涝流量 Ｑ＝qF 适用：地区性骨干排涝河道。 （二）平均排除法 1．计算方法 （1）特点 以排涝历时内的平均排流量作为设计排涝流量： 农田会受短时间淹没。 适用：规模较小的排水沟道。 （2）计算 式中：T—排涝历时（d）； t—每排水时间（h），一般自排t=24h，抽排t=20~ 22h 。 自排时上述公式为简化为 计算R 时注意： ①水田和旱地的设计净雨计算方法同前； ②平原河网地区宜考虑排水沟滞蓄； ③圩区应考虑预降滞蓄，圩堤渗漏产水和套闸进水。 2．算例 例 1 已知淮北平原地区，F=20km2，水田、旱田及沟塘面积分别为12km2、7km2、1km2, 稻田耗水e=4mm/d，稻田滞蓄 30mm，沟水面蒸发 ，沟滞蓄 500mm。排涝标准为日雨量 200mm 两天排出。求 Q、q。 解：（1）计算R （2）计算Q、q 例 2 已知苏南某圩区，F=3.8Km2，其中旱地占 15%，水田占 80%，河沟占 5%。水田日耗水e=5mm/d，水田滞蓄 30mm，河沟水面蒸发 e0=3mm/d，预降滞蓄 500mm。圩堤总长 7.8Km，渗漏产水 i=0.05mm/km/d，套闸进水 0.55mm/d。排涝标准为日暴雨 200mm2 日排出。求 Q、q。 解：（1）计算R （2）计算Q 和q： 二、设计排渍流量（日常流量） 定义：雨后地下水位回落到控制要求的深度时，地下水的排水流量称为日常流量。 作用：确定排水沟沟底高程，并校核允许最小流速。 计算方法： 1、确定排渍模数 （1）采用当地或邻近地区实测资料。 （2）采用公式计算（《规范》中公式）。 （3）采和经验数据（P.238，表 8-6）。 2 、计算排渍流量
