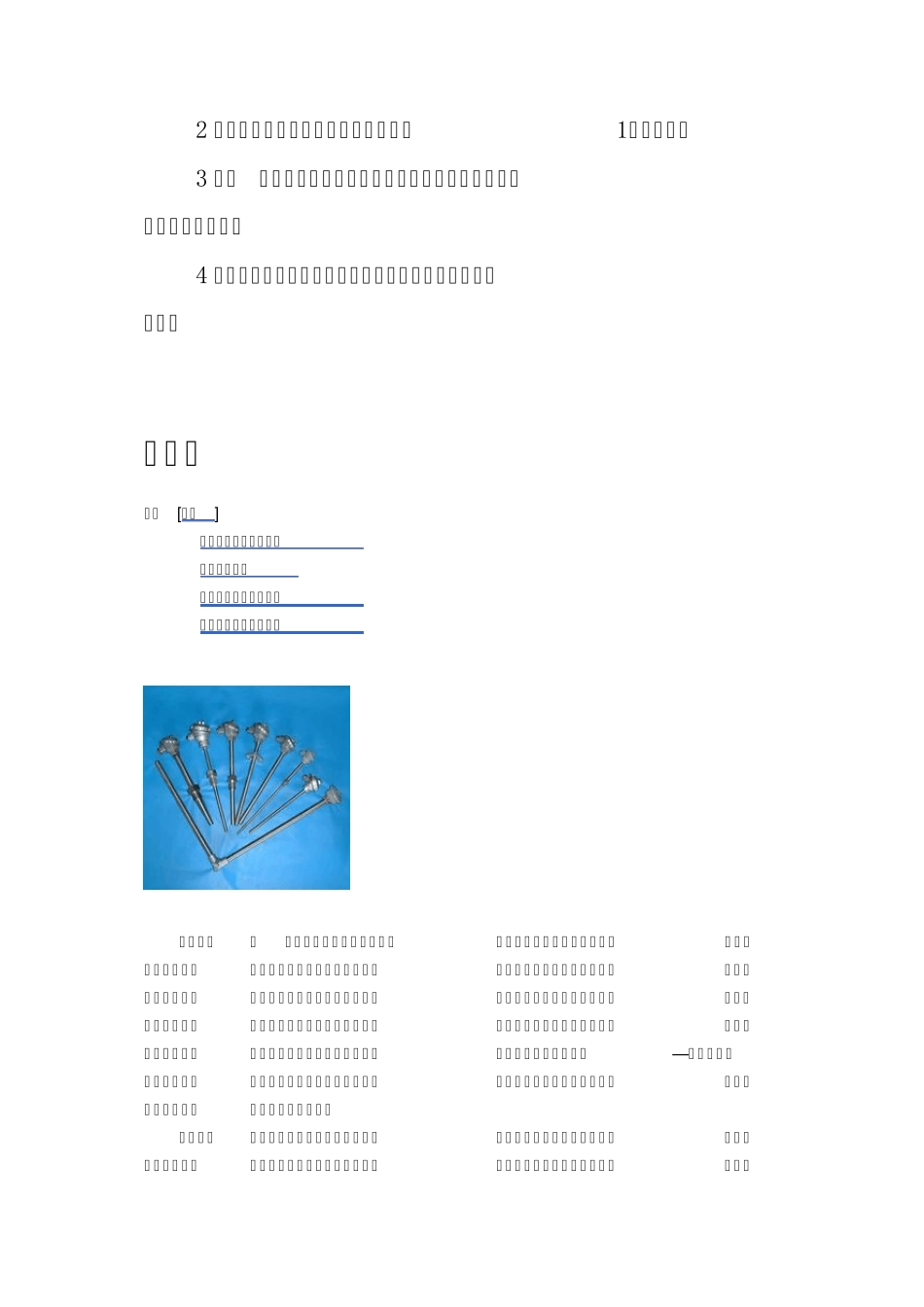

2 线、3 线、4 线热电阻测温原理有何区别 作者:不详 来源:网上收集 更新日期:2009-6-10 阅读次数: 306 与热电阻连接的检测设备(温控表、PLC 输入等)都有四个接线端子。I+、 I-、 V+、 V-。 其中,I+、 I-端是为了给热电阻提供恒定的电流,V+、V-是用来监测热电阻的电压变化,依次检测温度变化。 4 线就是从热电阻两端引出4 线,和4 个端子连接。 3 线就是引出3 线,这需要检测设备方的I-\V-短接。 2 线就使引出2 线, 这需要检测设备方的I-\V-、 I+/V+短接。 测温原理都一样,只是接线区别 测温原理都一样,只是接线区别。 应该说,电流回路和电压测量回路是否分开接线的问题。 2 线,电流回路和电压测量回路合二为1,精度差。 3 线,电流回路的参考位和电压测量回路的参考位为一条线。精度稍好。 4 线,电路回路和电压测量回路独立分开,精度高,但费线。 热电阻 目录[隐藏] 热电阻的信号连接方式 热电阻的结构 热电阻测温系统的组成 热电偶和热电阻的区别 热电阻简介 热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高,性能稳定。其中铂热电阻的测量精确度是最高的,它不仅广泛应用于工业测温,而且被制成标准的基准仪。金属热电阻的感温元件有石英套管十字骨架结构,麻花骨架结构得杆式结构等。金属热电阻常用的感温材料种类较多,最常用的是铂丝。工业测量用金属热电阻材料除铂丝外,还有铜、镍、铁、铁—镍、钨、银等。薄膜热电阻是利用电子阴极溅射的方法制造,可实现工业化大批量生产。其中骨架用陶瓷,引线采用铂钯合金。 热电阻材料热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成,目前应用最多的是铂和铜,此外,现在已开始采用镍、锰和铑等材料制造热电阻。 热电阻种类1)普通型热电阻 从热电阻的测温原理可知,被测温度的变化是直接通过热电阻阻值的变化来测量的,因此,热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。 2) 铠装热电阻 铠装热电阻是由感温元件(电阻体)、引线、绝缘材料、不锈钢套管组合而成的坚实体,它的外径一般为φ2--φ8mm,最小可达φmm。与普通型热电阻相比,它有下列优点:①体积小,内部无空气隙,热惯性上,测量滞后小;②机械性能好、耐振,抗冲击;③能弯曲,便于安装④使用寿命长。 3) 端面热电阻 端面热电阻感温元件由特殊处理的电阻丝材绕制,...
