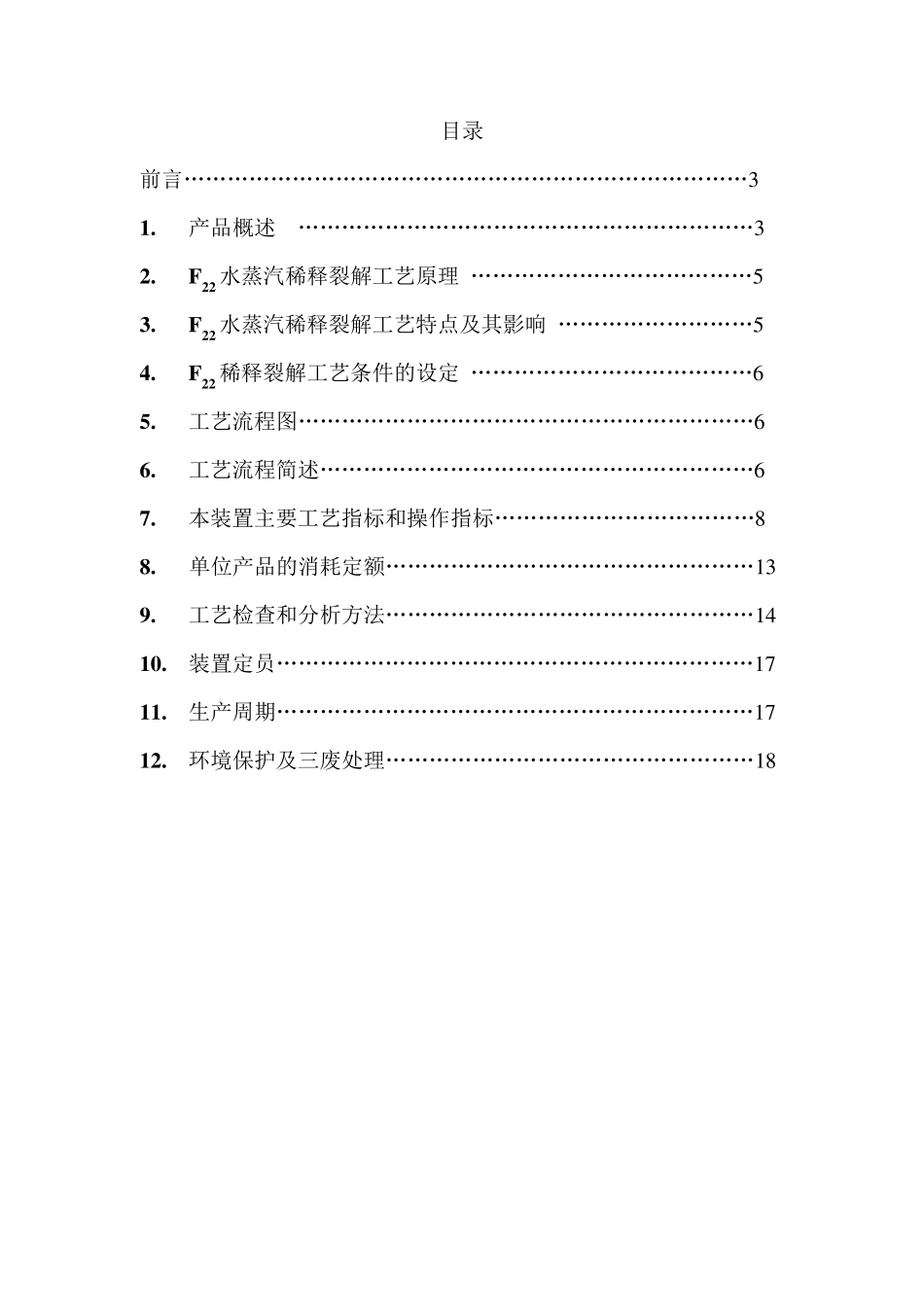

目录 前言……………………………………………………………………3 1. 产品概述 ………………………………………………………3 2. F 22 水蒸汽稀释裂解工艺原理 …………………………………5 3. F 22 水蒸汽稀释裂解工艺特点及其影响 ………………………5 4. F 22 稀释裂解工艺条件的设定 …………………………………6 5. 工艺流程图………………………………………………………6 6. 工艺流程简述……………………………………………………6 7. 本装置主要工艺指标和操作指标………………………………8 8. 单位产品的消耗定额……………………………………………1 3 9. 工艺检查和分析方法……………………………………………1 4 10. 装置定员…………………………………………………………1 7 11. 生产周期…………………………………………………………1 7 12. 环境保护及三废处理……………………………………………1 8 3 前言 F22 水蒸汽稀释裂解工艺是 50 年代末 60 年代初发展起来的的新工艺,该工艺与 F22 常压空管裂解相比具有转化率高,副产物少,产率高等方面的优点。经过近半个世纪来在工艺技术上的提高和完善,目前它已成为工业制取四氟乙烯的重要方法之一。目前国内大部分四氟乙烯生产企业采用此法制取四氟乙烯,且生产规模也从初期开发时的 1200T/a 发展到目前的≥3000T/a,生产技术和工艺日趋成熟。 F22 水蒸汽稀释裂解方法是以高于裂解温度的过热水蒸汽作为热载体,与预热到接近反应温度的 F22 预先进行混合并进行裂解。过热水蒸汽一方面提供热解所需的热量,另一方面降低了 F22 的分压,使F22 裂解取得了较好的效果。 1 . 产品概述 1.1 四氟乙烯是一种重要的氟化工原料,主要用于氟塑料等高分子材料的生产,如聚四氟乙烯悬浮树脂、分散树脂及浓缩液等,同时还是生产六氟丙烯和某些替代品的主要原料。也可与其他含氟单体共聚制造含氟弹性体、聚全氟乙丙烯树脂等产品,也是合成多种含氟精细化工产品的主要原料。其用途之广泛,是目前最主要的氟化工原料. 1.2 产品名称:四氟乙烯 1.3 化学结构: F F C=C F F 1.4 分子式:C2F4 1.5 理化性质: 1.5.1 分子量:100 1.5.2 沸点:-76.3℃(760mmHg) 1.5.3 临界温度:33.3℃ 1.5.4 临界压力:3.94Mpa 1.5.5 蒸汽压:-76.3℃~0℃, lgP=6.7736-875.14/T 4 0℃~33.3℃, lgP=6.7432-8...
