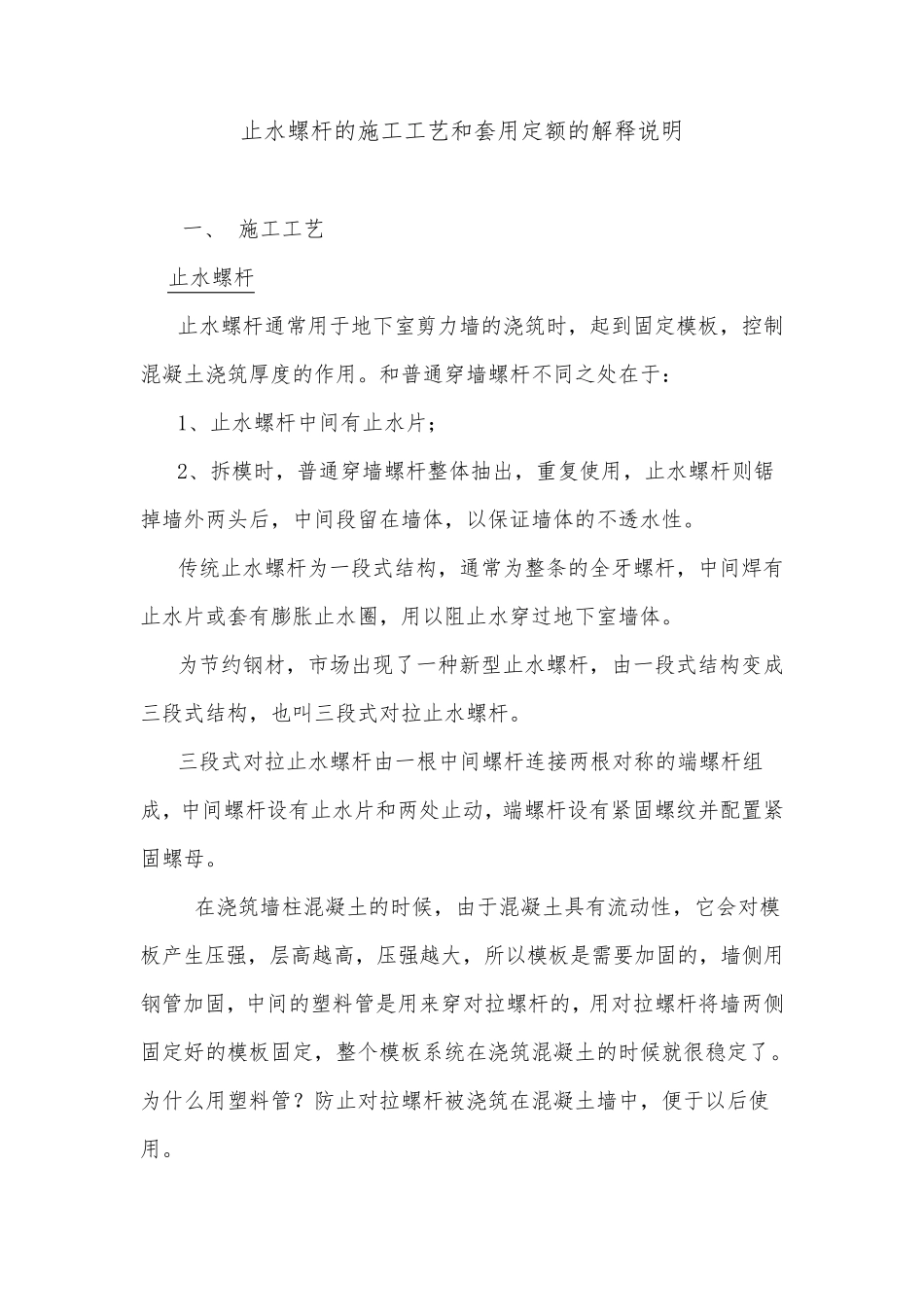

311620_止水螺杆的施工工艺和套用定额的解释说明_第1页
1/7

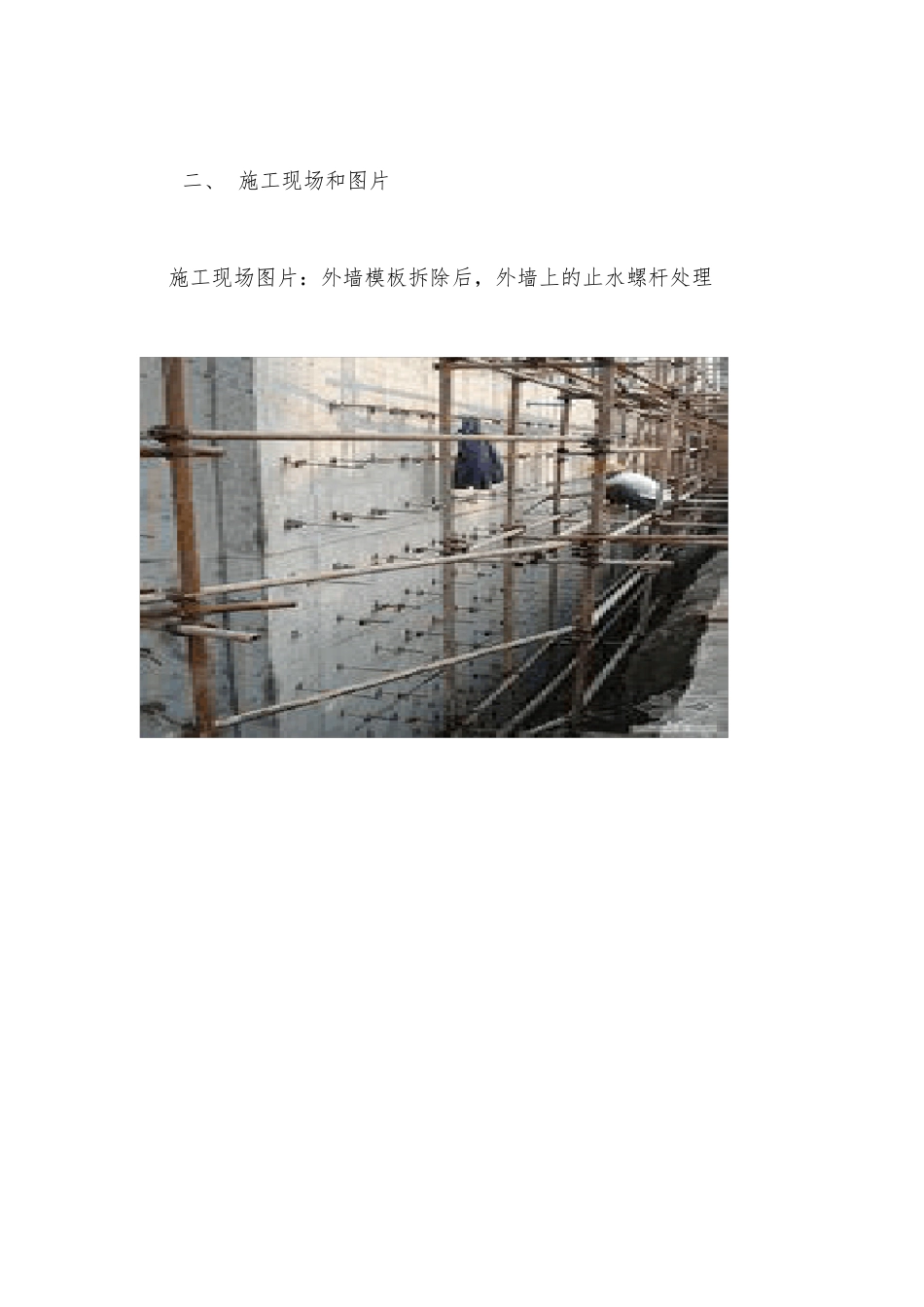

311620_止水螺杆的施工工艺和套用定额的解释说明_第2页
2/7

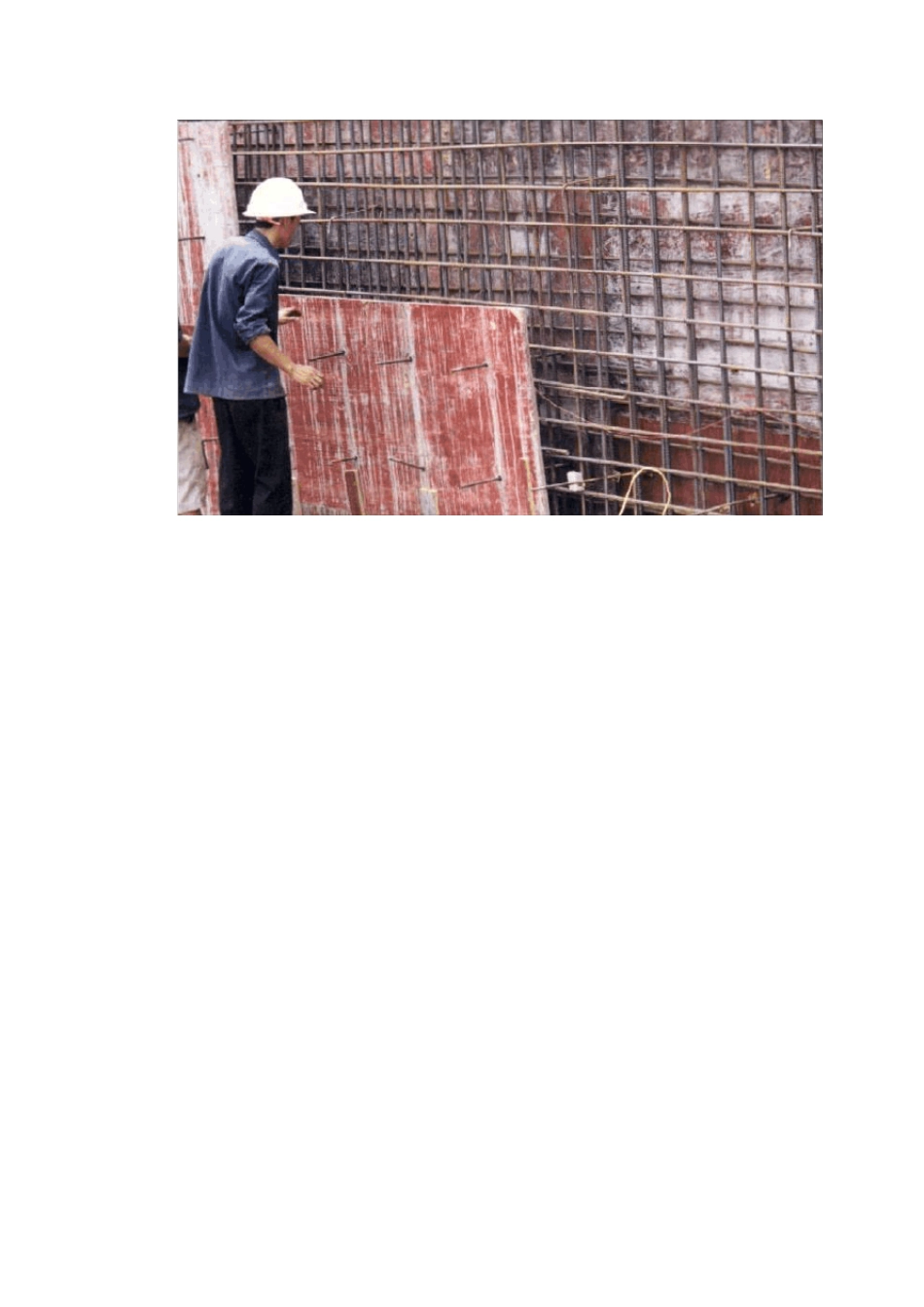

311620_止水螺杆的施工工艺和套用定额的解释说明_第3页
3/7
止水螺杆的施工工艺和套用定额的解释说明 一、 施工工艺 止水螺杆 止水螺杆通常用于地下室剪力墙的浇筑时,起到固定模板,控制混凝土浇筑厚度的作用。和普通穿墙螺杆不同之处在于: 1、止水螺杆中间有止水片; 2、拆模时,普通穿墙螺杆整体抽出,重复使用,止水螺杆则锯掉墙外两头后,中间段留在墙体,以保证墙体的不透水性。 传统止水螺杆为一段式结构,通常为整条的全牙螺杆,中间焊有止水片或套有膨胀止水圈,用以阻止水穿过地下室墙体。 为节约钢材,市场出现了一种新型止水螺杆,由一段式结构变成三段式结构,也叫三段式对拉止水螺杆。 三段式对拉止水螺杆由一根中间螺杆连接两根对称的端螺杆组成,中间螺杆设有止水片和两处止动,端螺杆设有紧固螺纹并配置紧固螺母。 在浇筑墙柱混凝土的时候,由于混凝土具有流动性,它会对模板产生压强,层高越高,压强越大,所以模板是需要加固的,墙侧用钢管加固,中间的塑料管是用来穿对拉螺杆的,用对拉螺杆将墙两侧固定好的模板固定,整个模板系统在浇筑混凝土的时候就很稳 定了。 为什 么 用塑料管? 防 止对拉螺杆被 浇筑在混凝土墙中,便 于以后使用。 二、 施工现场和图片 施工现场图片:外墙模板拆除后,外墙上的止水螺杆处理 止水螺杆图片: 一、传统止水螺杆由螺杆、控制墙体厚度的定位片和止水片3 部分构成 二、三段式止水螺杆组成: 1、 中间的是防水对拉内撑,用以控制墙体厚度,墙体厚度由内撑的尺寸一致 2、两端塑料堵头为定位筋,用以定位模板 3、对拉内撑两端相连接的螺杆为周转螺杆,它可以轻松装卸,再使用时无论中间对拉管的尺寸是多少,周转螺杆 都可以与它匹配使用。 三段式止水螺杆 三段式止水螺杆 三、 定额套用 1、04 消耗量第四章说明第4 条表述为“墙模板子目内已综合考虑了必要的预埋拉紧螺栓(对位螺栓),施工时是否埋设,均不作调整”。 解读:本条是对非防水混凝土的墙模板子目的说明,对防水混凝土的墙模板子目的使用和是否调整未说明。 2、在04 补充定额说明模板部分第4 条中说明为“地下室墙模板子目执行相应墙模板子母。若采用止水螺杆方式支模时,螺栓材料用量乘 20 系数,其余不变。” 解读:本条是对原说明的补充,我们在结算审核时,是否执行,需要建设方、监理方提供说明。在编制限价时,按常规螺栓定位考虑。 2015 年 2 月 25 日
