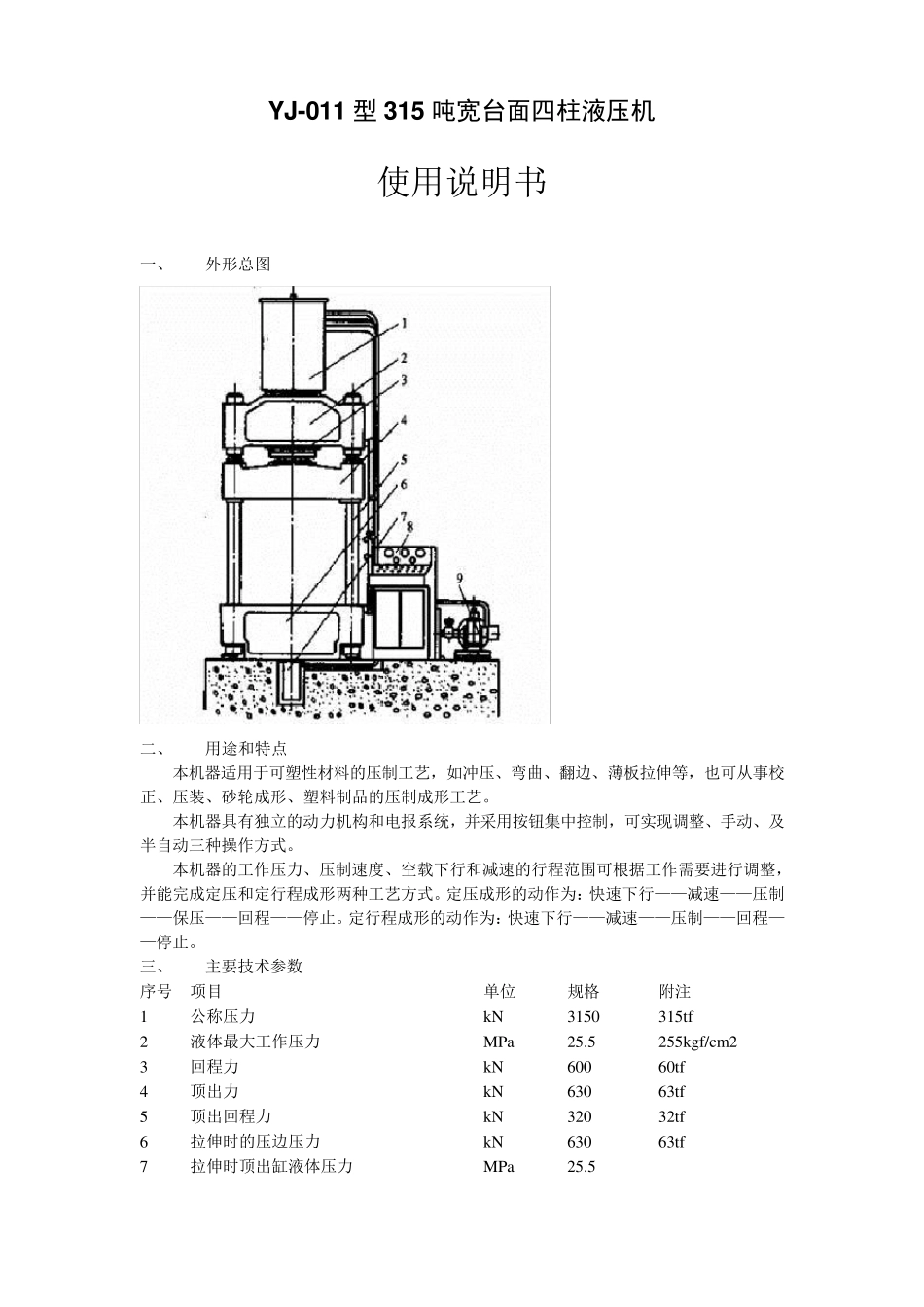

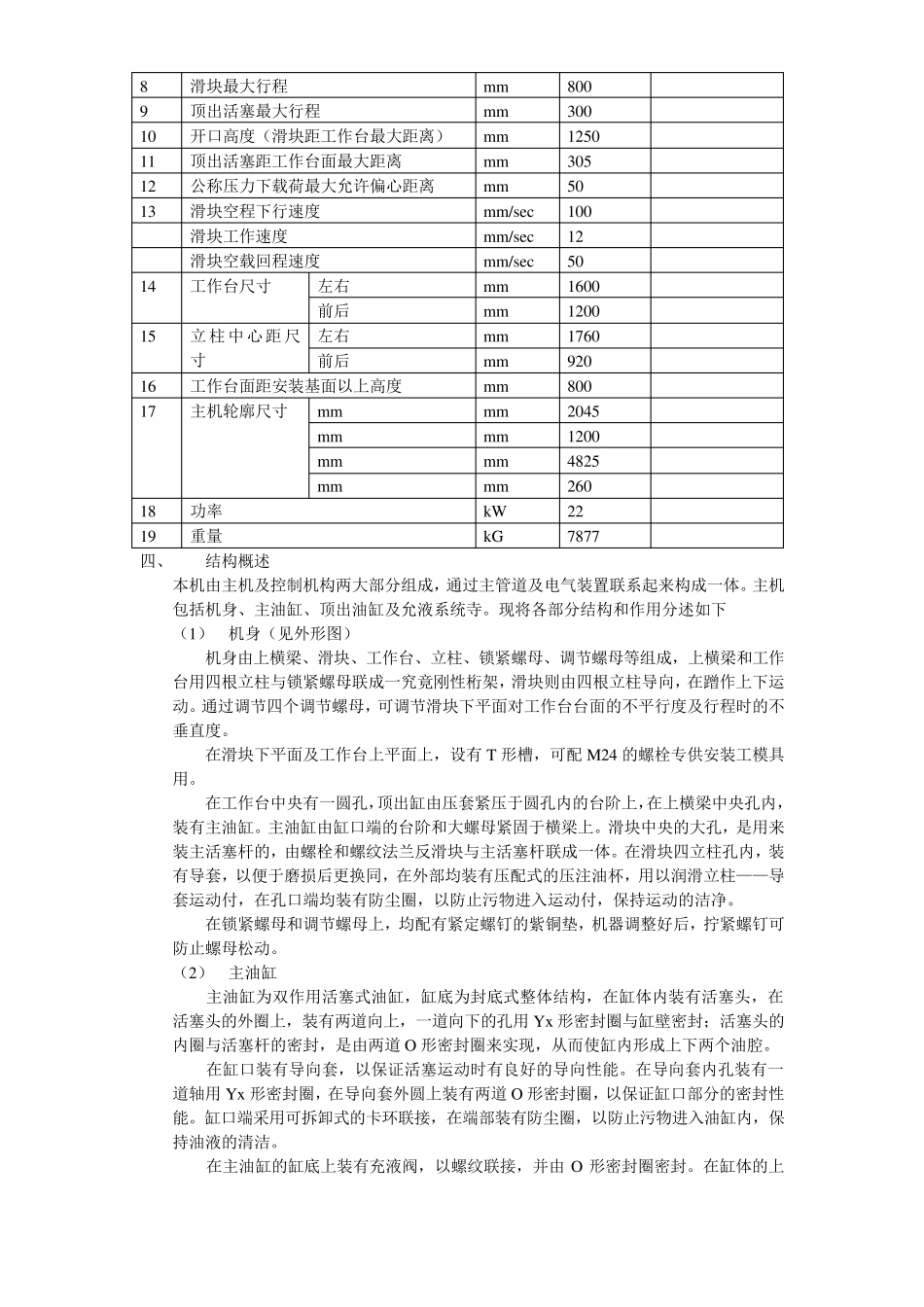

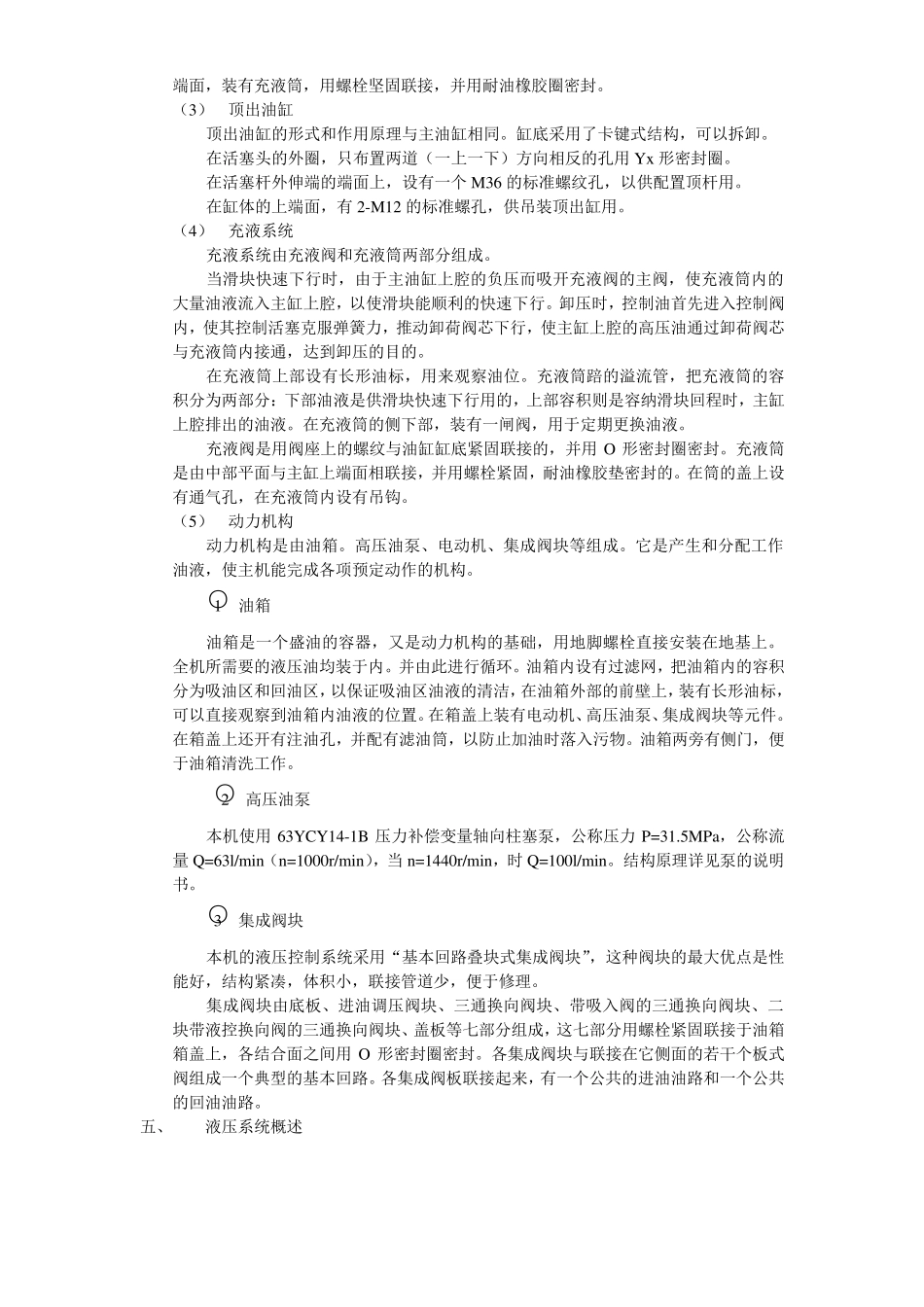

YJ-011 型315 吨宽台面四柱液压机 使用说明书 一、 外形总图 二、 用途和特点 本机器适用于可塑性材料的压制工艺，如冲压、弯曲、翻边、薄板拉伸等，也可从事校正、压装、砂轮成形、塑料制品的压制成形工艺。 本机器具有独立的动力机构和电报系统，并采用按钮集中控制，可实现调整、手动、及半自动三种操作方式。 本机器的工作压力、压制速度、空载下行和减速的行程范围可根据工作需要进行调整，并能完成定压和定行程成形两种工艺方式。定压成形的动作为：快速下行——减速——压制——保压——回程——停止。定行程成形的动作为：快速下行——减速——压制——回程——停止。 三、 主要技术参数 序号 项目 单位 规格 附注 1 公称压力 kN 3150 315tf 2 液体最大工作压力 MPa 25.5 255kgf/cm2 3 回程力 kN 600 60tf 4 顶出力 kN 630 63tf 5 顶出回程力 kN 320 32tf 6 拉伸时的压边压力 kN 630 63tf 7 拉伸时顶出缸液体压力 MPa 25.5 8 滑 块 最 大 行 程 mm 800 9 顶 出 活 塞 最 大 行 程 mm 300 10 开 口 高 度 （ 滑 块 距 工 作 台 最 大 距 离 ） mm 1250 11 顶 出 活 塞 距 工 作 台 面 最 大 距 离 mm 305 12 公 称 压 力 下 载 荷 最 大 允 许 偏 心 距 离 mm 50 13 滑 块 空 程 下 行 速 度 mm/sec 100 滑 块 工 作 速 度 mm/sec 12 滑 块 空 载 回 程 速 度 mm/sec 50 14 工 作 台 尺 寸 左 右 mm 1600 前 后 mm 1200 15 立 柱 中 心 距 尺寸 左 右 mm 1760 前 后 mm 920 16 工 作 台 面 距 安 装 基 面 以 上 高 度 mm 800 17 主 机 轮 廓 尺 寸 mm mm 2045 mm mm 1200 mm mm 4825 mm mm 260 18 功 率 kW 22 19 重 量 kG 7877 四 、 结 构 概 述 本 机 由 主 机 及 控 制 机 构 两 大 部 分 组 成 ， 通 过 主 管 道 及 电 气 装 置 联 系 起 来 构 成 一 体 。 主 机包 括 机 身 、 主 油 缸 、 顶 出 油 缸 及 允 液 系 统 寺 。 现 将 各 部 分 结 构 和 作 用 分 述 如 下 （ 1） 机 身 （ 见 外 形 图 ） 机 身 由 上 横 梁 、 滑 块 、 工 作 台 、 立 柱 、 锁 紧 螺 母...
