3300编程维护手册一

3300编程维护手册一_第1页
1/34
3300编程维护手册一_第2页
2/34
3300编程维护手册一_第3页
3/34

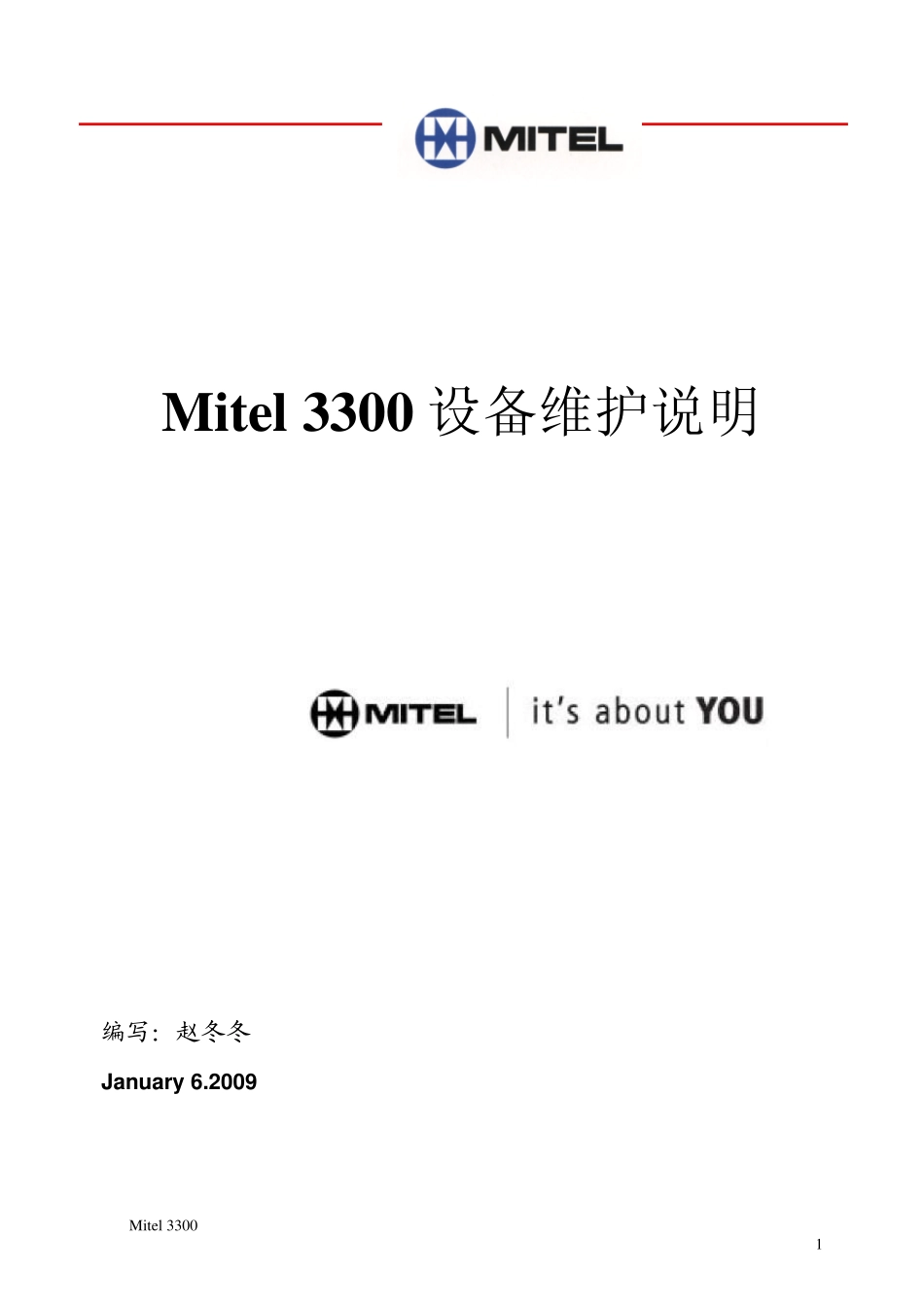

Mitel 3300 1 Mitel 3300 设备维护说明 编写:赵冬冬 January 6.2009 Mitel 3300 2 概述: 本说明主要用于Mitel 3300 设备的基本维护,通过本手册可以掌握3300设备的一些基本操作。这里主要讲述了5550话务台的安装、交换机License的获得、IP地址的设定、机柜与板卡的设定、两台设备的组网、分机功能的设定和模拟中继的配置。 一:交换机 License的获得: 注:1.License获得之后,需要执行 DBMS SAVE指令,否则交换机断电之后数据库会恢复到初始状态; 2.对此表格的任何操作都有可能造成数据丢失,所以建议 License获得之后不要对此表格进行修改。 二:交换机 IP地址的设定: Mitel 3300 3 1. 见下图设置: 2. 涉及到多台3300组网时,应首先去定IP地址。 三:交换机机柜与板卡的设置: 1.这里以 3300AX示例,首先确定设备的主控板: Mitel 3300 4 2.把板卡插进AX中,系统会自动识别板卡的类型,我们只需要在系统中定义一下相应的板卡的类型即可,常用的板卡包括12+4(12路分机4路模拟中继)、16(16路分机)和 24(24路分机)等。 四:多台设备的IP组网: 1. 如涉及到多台设备的组网,看参照如下设置,下面以两台 AX组网为例,其中: AX1: 192.168.10.201 机柜号:481 AX2: 192.168.10.200 机柜号:482 Mitel 3300 5 2. AX1设置如下: ①首先定义两台设备的设备号与 IP地址: ②定义非本机柜的机柜号,开始设置IP中继: Mitel 3300 6 ③定义中继服务号: ④定义 Profile号: ⑤定义 IP中继组: Mitel 3300 7 ⑥定义路由: ⑦定义 ARS拨号表: ⑧设置 Network Element: Mitel 3300 8 ⑨配置簇: 3. AX2置如下: Mitel 3300 9 Mitel 3300 10 Mitel 3300 11 Mitel 3300 12 最后设置完毕之后需要进行一次数据库的同步,这样两台设备修改一些常用参数时,只需要在其中一台中进行修改,另外一台则会自动进行参数校正。 五:定义模拟中继 1. 定义模拟中继号: Mitel 3300 13 2. 把模拟中继并入中级组里: 六:分机设置: 这里以两台 AX中的分机示例,其中AX1(481)分机为 1XXX,AX2(482)分机为 2XXX. 1.新增号码 Mitel 3300 14 Mitel 3300 15 3. 删除号码: Mitel 3300 16 Mitel 3300 17 4. 修改号码: Mitel 3300 18 5. 连续新增或删除号码 Mitel 3300 19 Mitel 3300 20 6. 开关电话等级 Mitel 3300 2...
