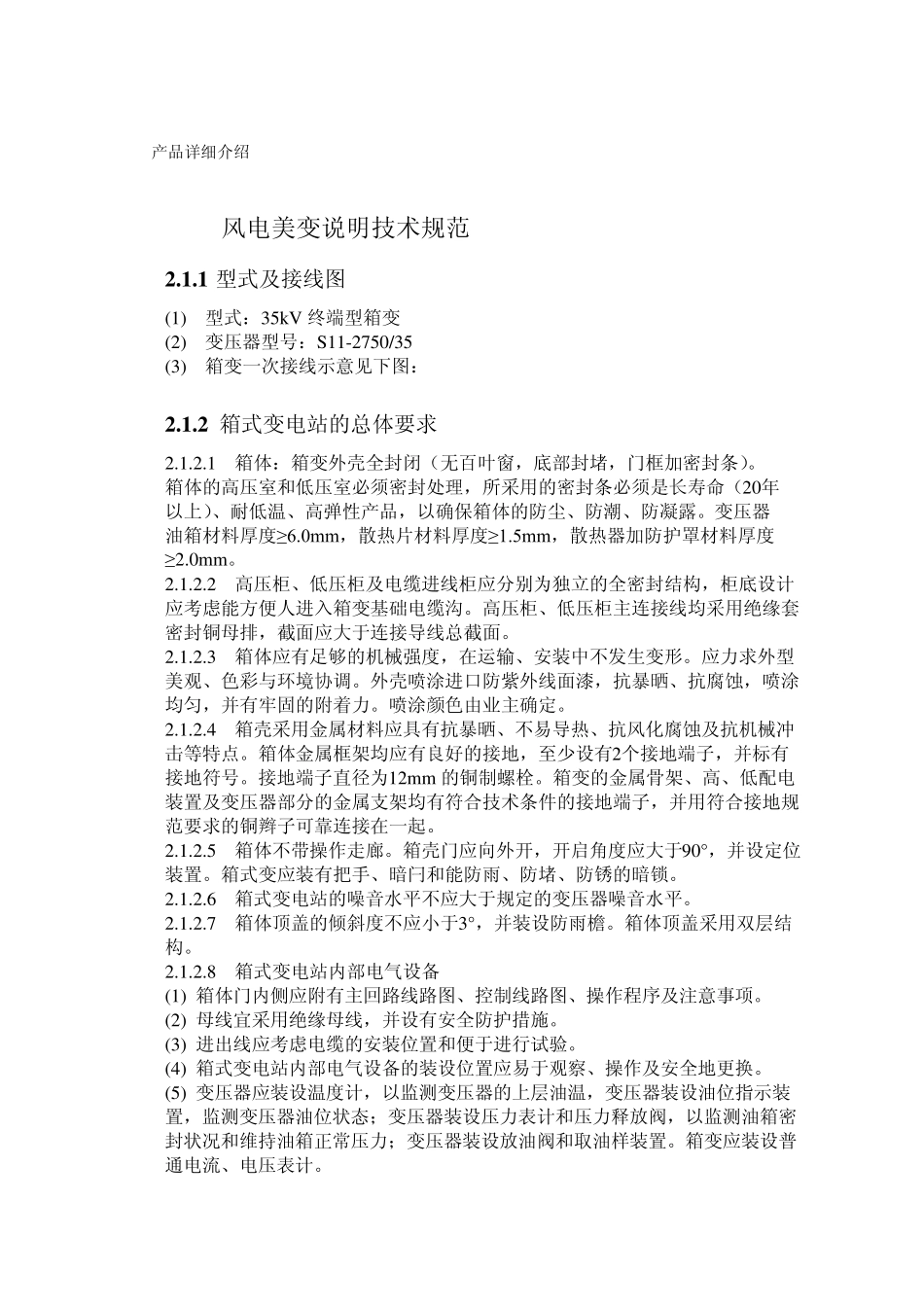

35kV 终端型箱变(35kV 风电美变说明技术规范) 产品标准资料 品牌: 上海输配电气 型号: S11-2750/35 产品详细介绍 35kV风电美变说明技术规范 2 .1 .1 型式及接线图 (1) 型式:35kV 终端型箱变 (2) 变压器型号:S11-2750/35 (3) 箱变一次接线示意见下图: 2 .1 .2 箱式变电站的总体要求 2.1.2.1 箱体:箱变外壳全封闭(无百叶窗,底部封堵,门框加密封条)。 箱体的高压室和低压室必须密封处理,所采用的密封条必须是长寿命(20年 以上)、耐低温、高弹性产品,以确保箱体的防尘、防潮、防凝露。变压器 油箱材料厚度≥6.0mm,散热片材料厚度≥1.5mm,散热器加防护罩材料厚度≥2.0mm。 2.1.2.2 高压柜、低压柜及电缆进线柜应分别为独立的全密封结构,柜底设计 应考虑能方便人进入箱变基础电缆沟。高压柜、低压柜主连接线均采用绝缘套 密封铜母排,截面应大于连接导线总截面。 2.1.2.3 箱体应有足够的机械强度,在运输、安装中不发生变形。应力求外型 美观、色彩与环境协调。外壳喷涂进口防紫外线面漆,抗暴晒、抗腐蚀,喷涂 均匀,并有牢固的附着力。喷涂颜色由业主确定。 2.1.2.4 箱壳采用金属材料应具有抗暴晒、不易导热、抗风化腐蚀及抗机械冲 击等特点。箱体金属框架均应有良好的接地,至少设有2个接地端子,并标有 接地符号。接地端子直径为12mm 的铜制螺栓。箱变的金属骨架、高、低配电 装置及变压器部分的金属支架均有符合技术条件的接地端子,并用符合接地规 范要求的铜辫子可靠连接在一起。 2.1.2.5 箱体不带操作走廊。箱壳门应向外开,开启角度应大于90°,并设定位 装置。箱式变应装有把手、暗闩和能防雨、防堵、防锈的暗锁。 2.1.2.6 箱式变电站的噪音水平不应大于规定的变压器噪音水平。 2.1.2.7 箱体顶盖的倾斜度不应小于3°,并装设防雨檐。箱体顶盖采用双层结 构。 2.1.2.8 箱式变电站内部电气设备 (1) 箱体门内侧应附有主回路线路图、控制线路图、操作程序及注意事项。 (2) 母线宜采用绝缘母线,并设有安全防护措施。 (3) 进出线应考虑电缆的安装位置和便于进行试验。 (4) 箱式变电站内部电气设备的装设位置应易于观察、操作及安全地更换。 (5) 变压器应装设温度计,以监测变压器的上层油温,变压器装设油位指示装 置,监测变压器油位状态;变压器装设压力表计和压力释放阀,以监测油箱密 封状况和维持油箱正常压力;变压器装设放油阀和取油样装置。箱变应装设...
