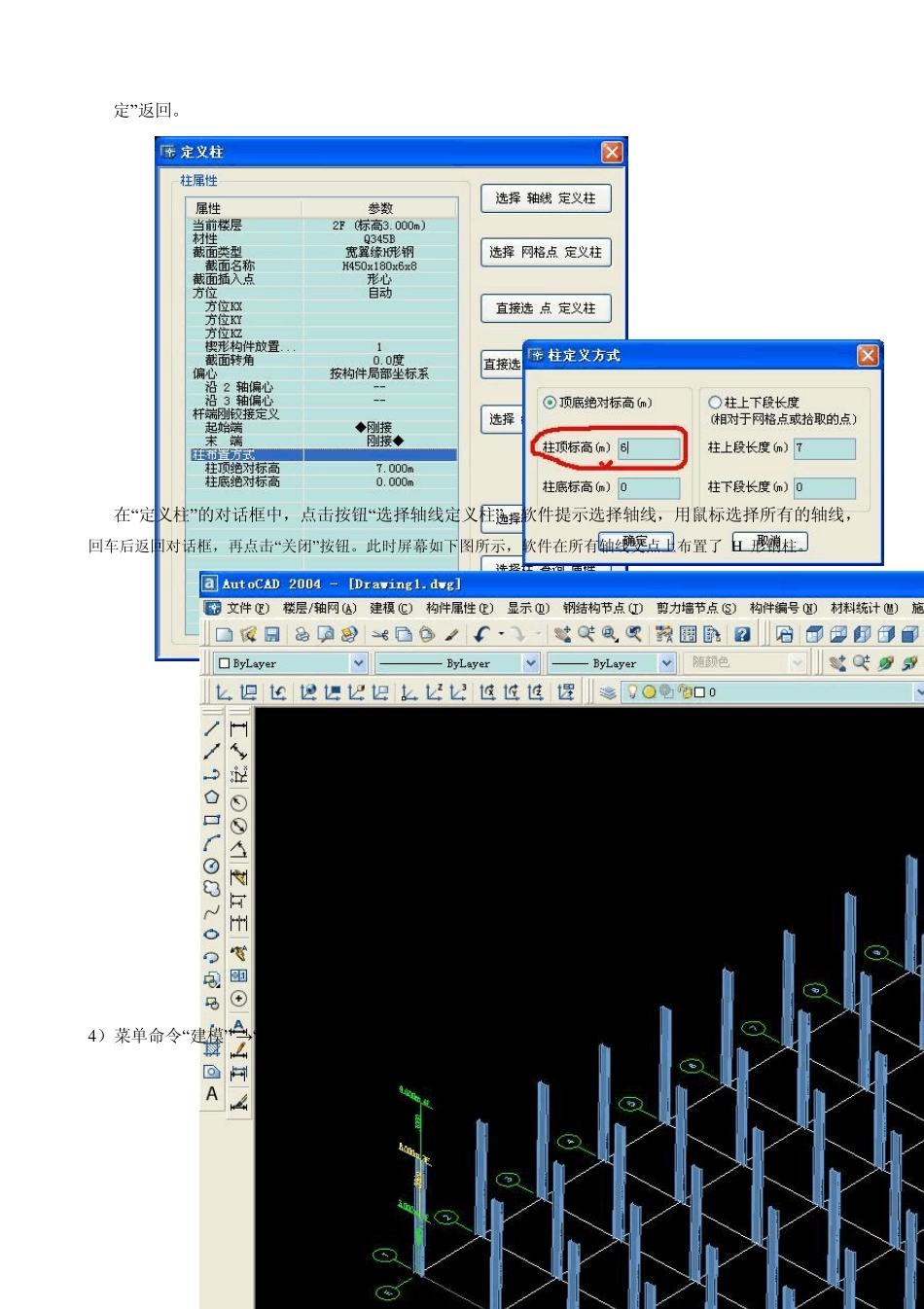

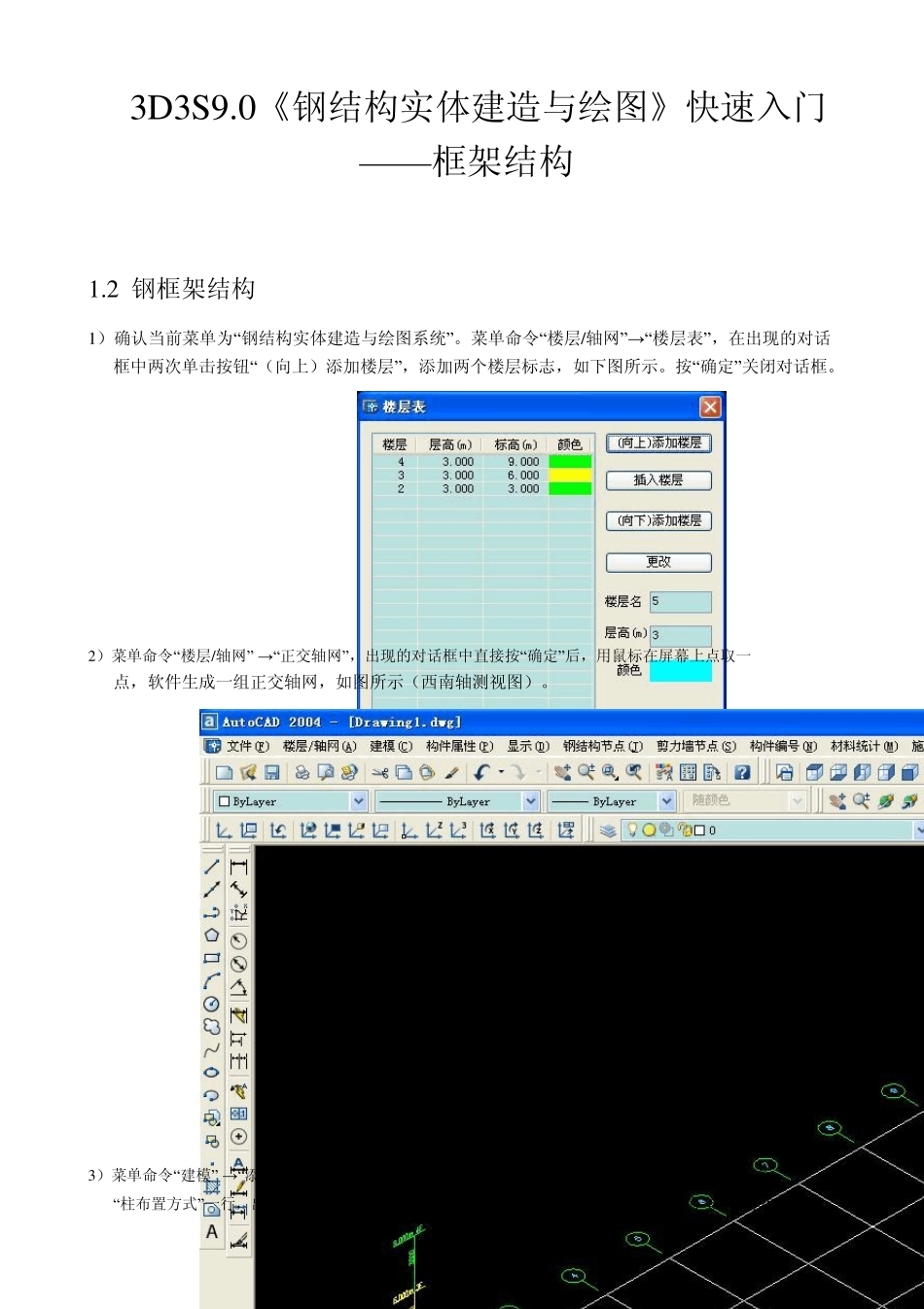

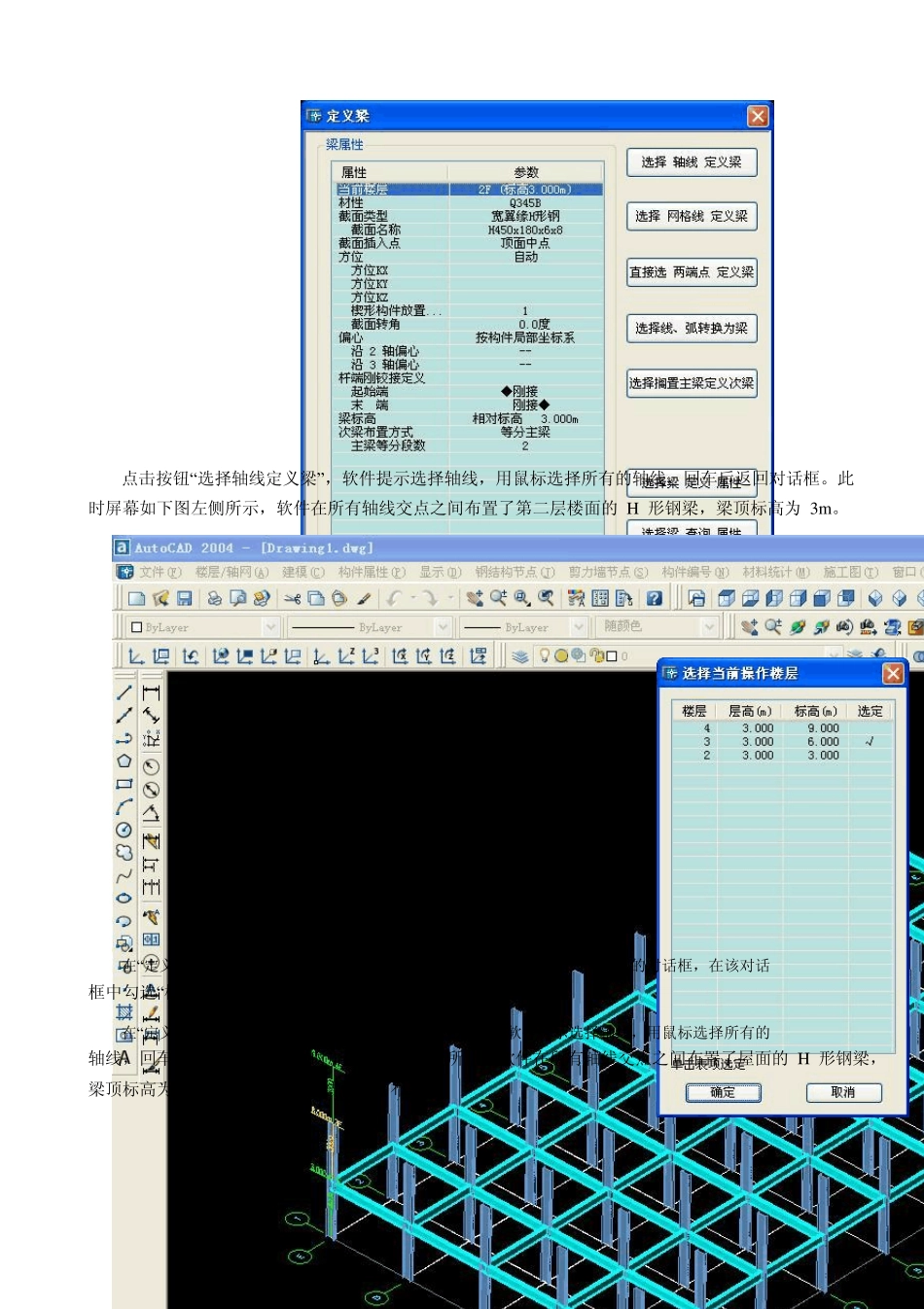

3D3S9.0《钢结构实体建造与绘图》快速入门 ——框架结构 1.2 钢框架结构 1）确认当前菜单为“钢结构实体建造与绘图系统”。菜单命令“楼层/轴网”→ “楼层表”，在出现的对话 框中两次单击按钮“（向上）添加楼层”，添加两个楼层标志，如下图所示。按“确定”关闭对话框。 2）菜单命令“楼层/轴网” → “正交轴网”，出现的对话框中直接按“确定”后，用鼠标在屏幕上点取一 点，软件生成一组正交轴网，如图所示（西南轴测视图）。 3）菜单命令“建模” → “添加/编辑柱”，出现的对话框如下方左图。在该对话框左侧列表中，鼠标双击 “柱布置方式”一行，出现的子对话框如下方右图所示，把其中圈示的“柱顶标高”更改为 6m 后按“确 定”返回。 在“定义柱”的对话框中，点击按钮“选择轴线定义柱”，软件提示选择轴线，用鼠标选择所有的轴线， 回车后返回对话框，再点击“关闭”按钮。此时屏幕如下图所示，软件在所有轴线交点上布置了 H 形钢柱。 4）菜单命令“建模” → “添加/编辑梁”，出现的对话框如下图。 点击按钮“选择轴线定义梁”，软件提示选择轴线，用鼠标选择所有的轴线，回车后返回对话框。此 时屏幕如下图左侧所示，软件在所有轴线交点之间布置了第二层楼面的 H 形钢梁，梁顶标高为 3m。 在“定义梁”对话框中左侧列表中鼠标双击第一项“当前楼层”，出现如图右侧的对话框，在该对话 框中勾选“楼层 3”，按“确定”返回。 在“定义梁”对话框中，再次点击按钮“选择轴线定义梁”，软件提示选择轴线，用鼠标选择所有的 轴线，回车后返回对话框。此时屏幕如下图左侧所示，软件在所有轴线交点之间布置了屋面的 H 形钢梁， 梁顶标高为 6m。按“关闭”按钮结束梁的布置。 5 ）菜单命令“显示” → “当前显示颜色”，在出现的对话框勾选“楼层”，按“确定”返回。 6 ）菜单命令“钢结构节点” → “节点计算参数选择”，出现下图的对话框。在子页面“基本计算参数” 中，确认设计/计算方法为“等强”；在子页面“框架节点”中，确认等强设计构件应力比为 0 .8 7 ）菜单命令“钢结构节点”→ “框架节点设计”→ “选择默认连接形式”，对话框如下图。在“种类”列 表中，选择第一行“工形截面梁与工形截面柱翼缘刚接”，在“可用形式”图标栏中双击第四个图标（栓 焊刚接）；在“种类”列表中，选择第三行“工形截面梁与工形截面柱腹板刚接”，在“可用形式”图 标栏中双...
