3DVIA运动配合简单教程

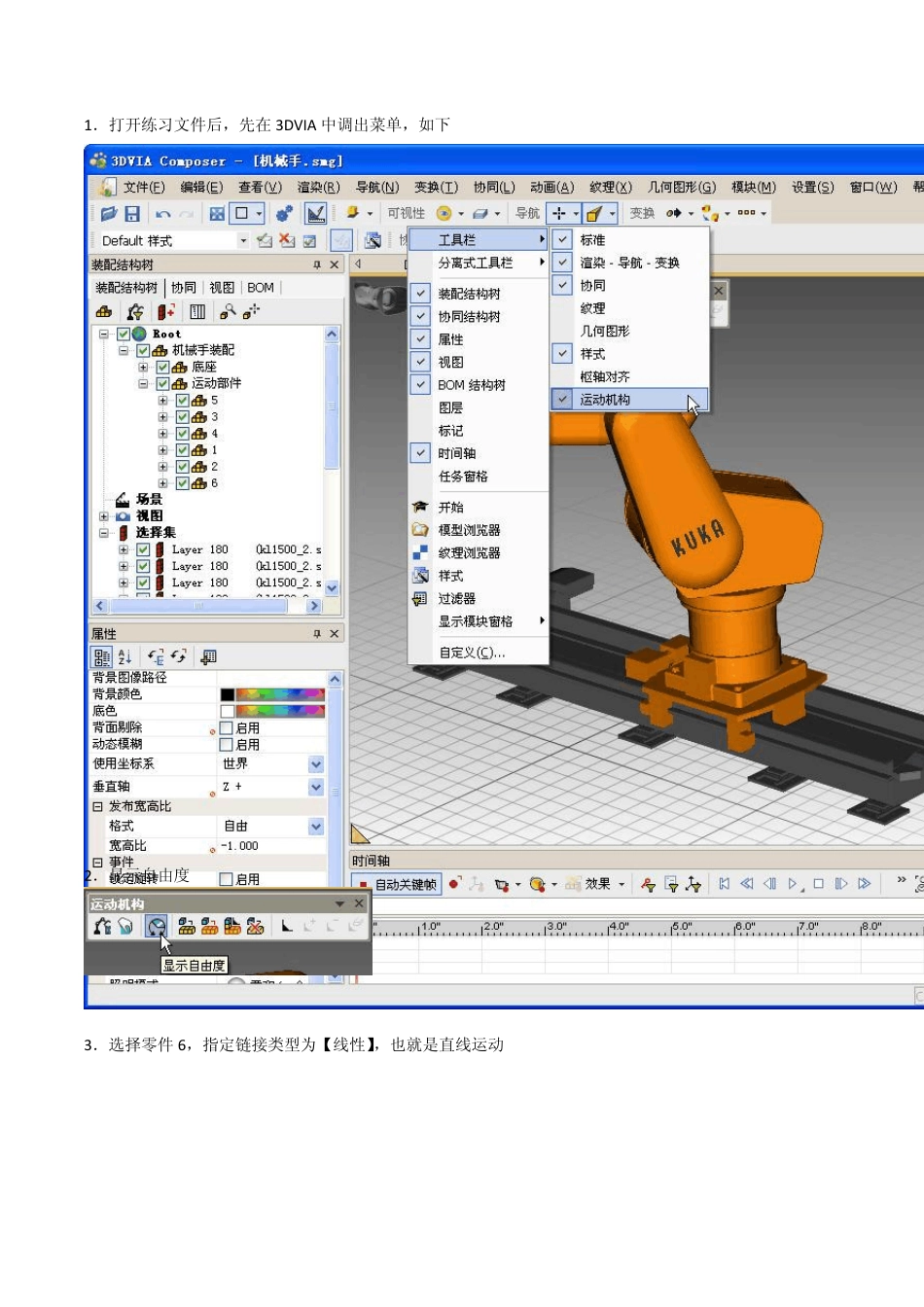

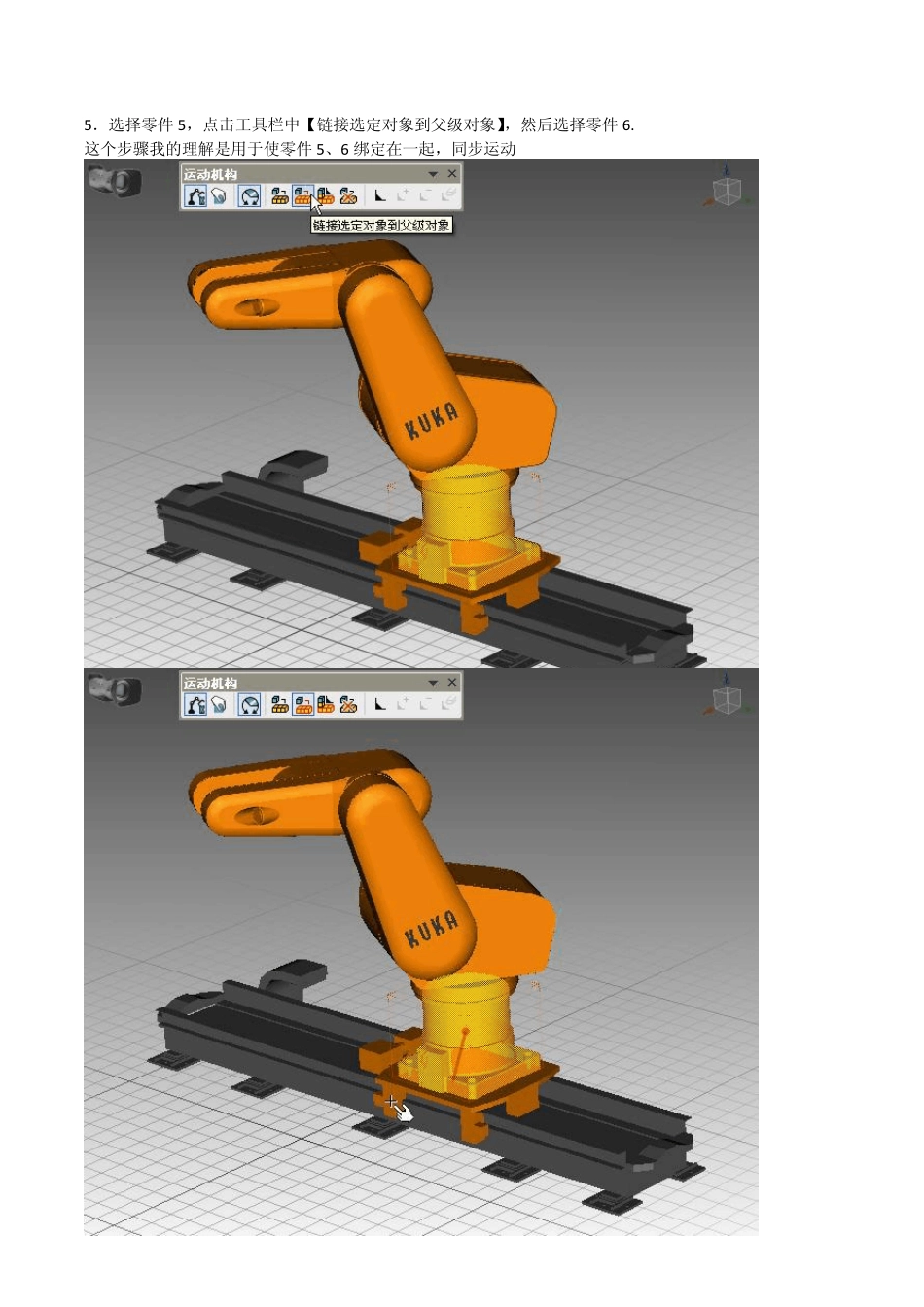

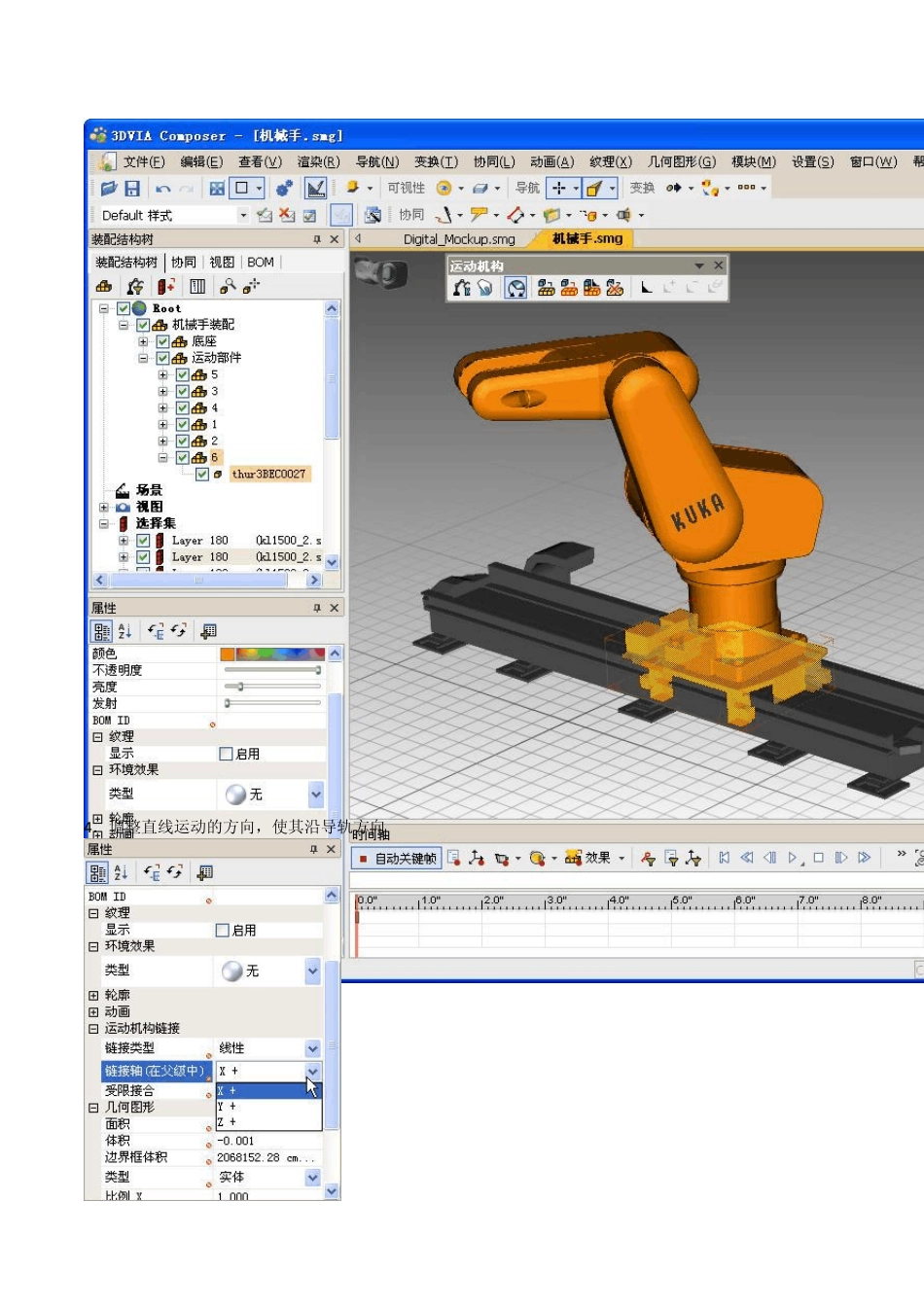

1．打开练习文件后，先在3DV IA 中调出菜单，如下 2．显示自由度 3．选择零件6，指定链接类型为【线性】，也就是直线运动 4 ．调整直线运动的方向，使其沿导轨方向 5．选择零件5，点击工具栏中【链接选定对象到父级对象】，然后选择零件6. 这个步骤我的理解是用于使零件5、6 绑定在一起，同步运动 6．定义零件5 的链接类型为【刚性】 7．选择零件4，定义链接类型为【枢轴】，也就是旋转配合 假如勾选【受限接合】的“启用”，则可以设置角度，来限制部件运动的角度 8．同样，将零件4 与零件5 绑定在一起 9．剩下的步骤类似之前的定义。 要补充一点： 枢轴的落点有时候需要我们自己重新指定一下，如零件3
