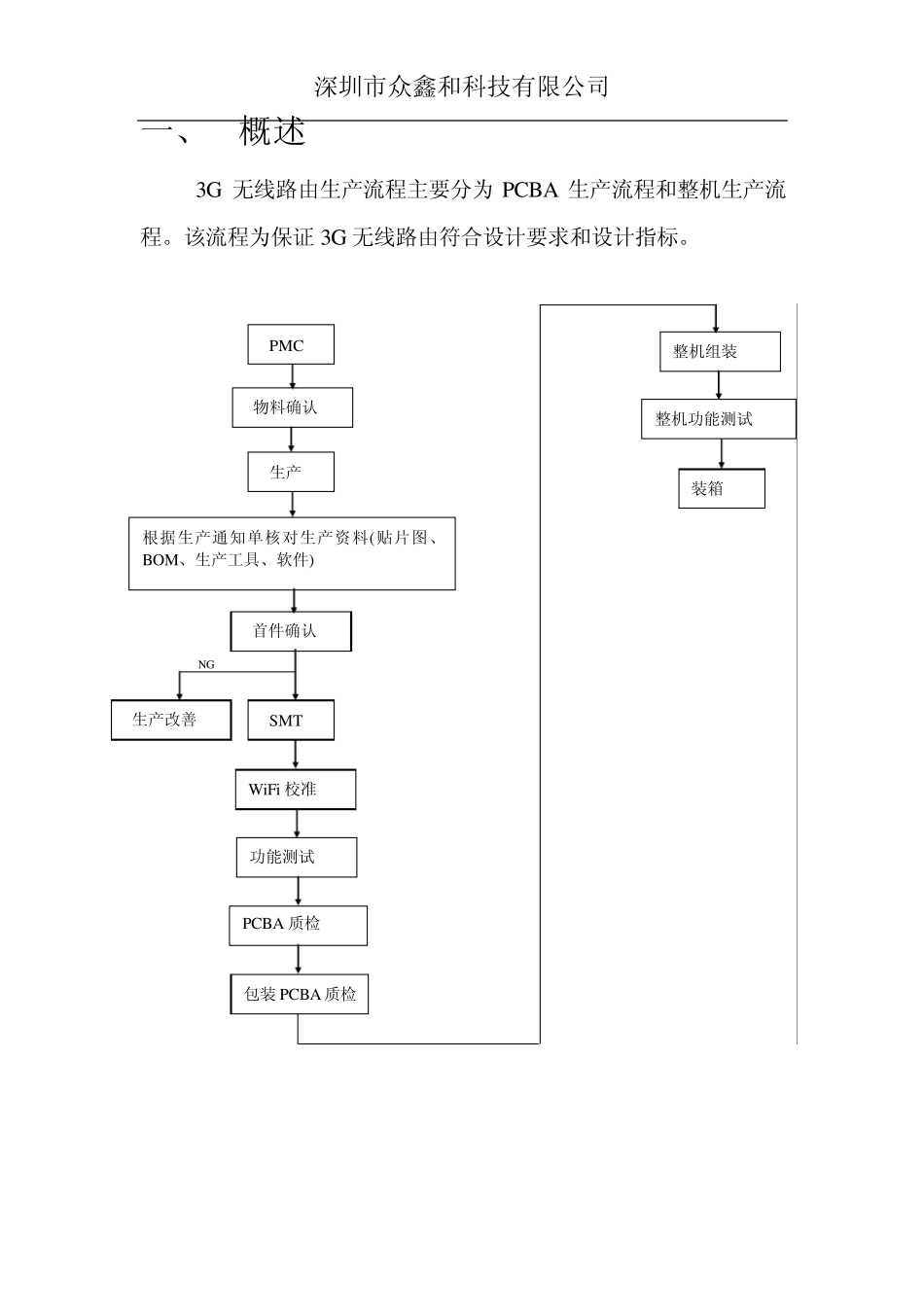

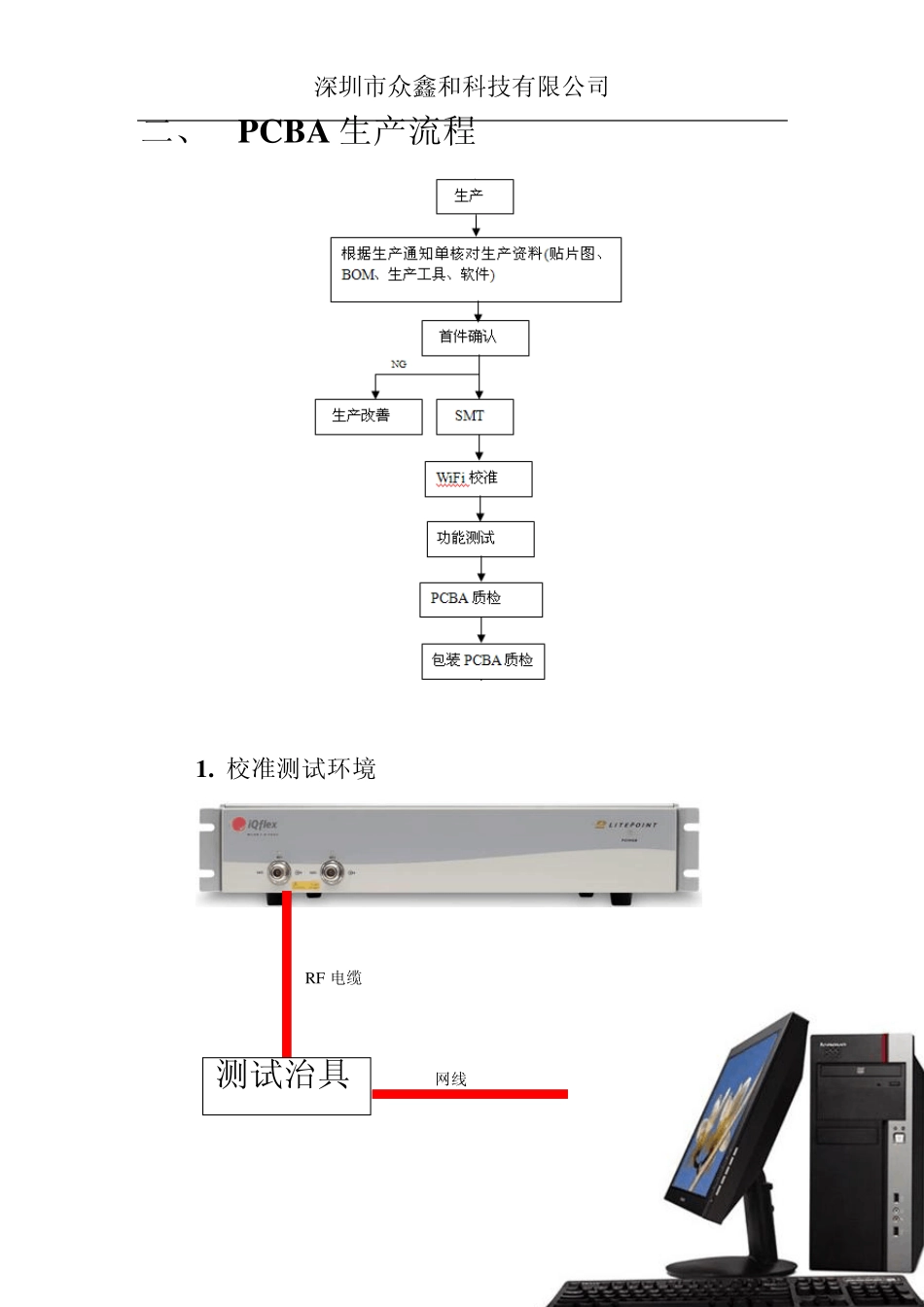

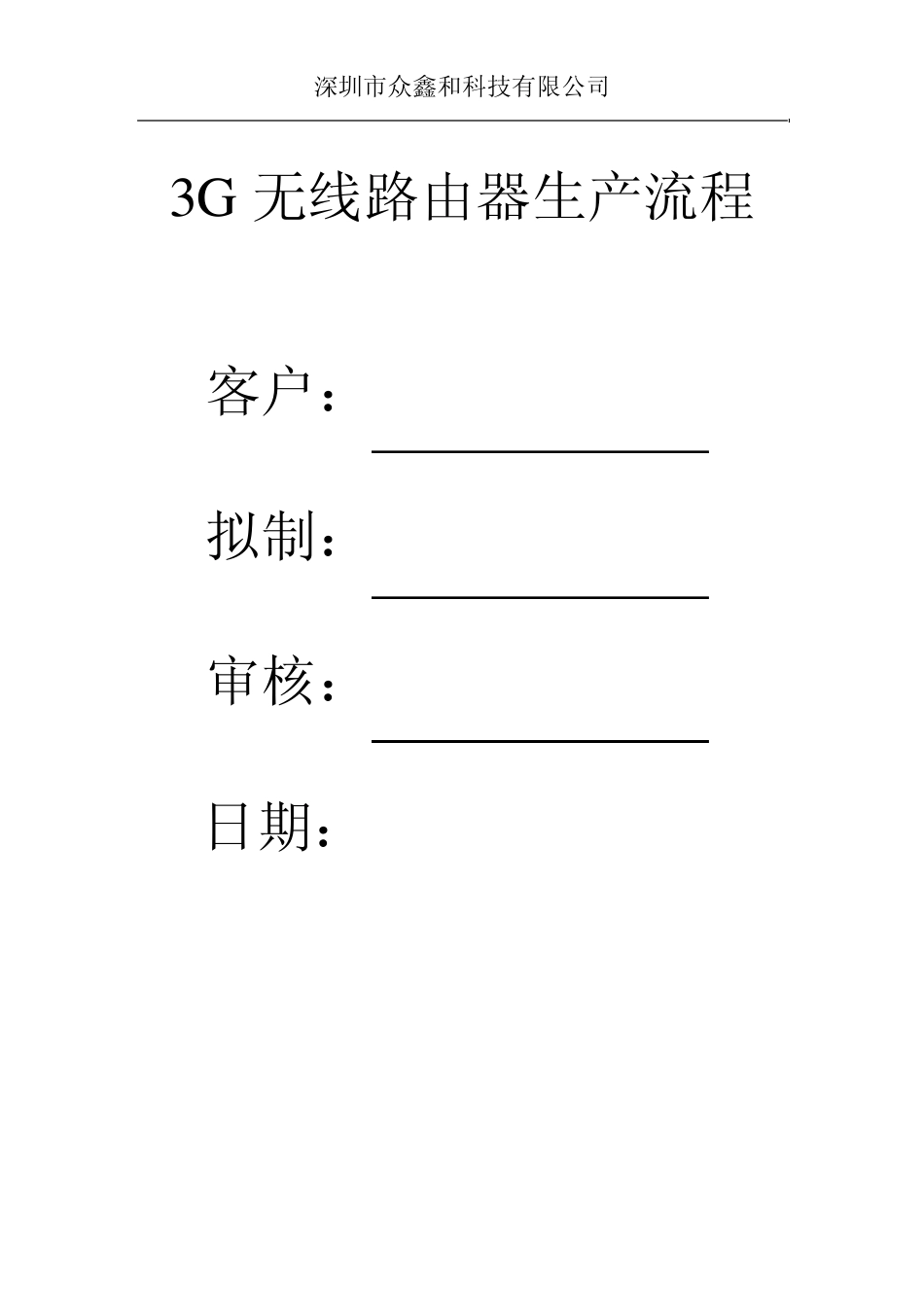

深圳市众鑫和科技有限公司 3G 无线路由器生产流程 客户： 拟制： 审核： 日期： 2012-10-30 深圳市众鑫和科技有限公司 一、 概述 3G 无线路由生产流程主要分为 PCBA 生产流程和整机生产流程。该流程为保证 3G 无线路由符合设计要求和设计指标。 PMC 物料确认 生产 根据生产通知单核对生产资料(贴片图、BOM、生产工具、软件) 首件确认 生产改善 SMT WiFi校准 功能测试 PCBA 质检 包装 PCBA质检 NG 整机组装 整机功能测试 装箱 深圳市众鑫和科技有限公司 二、 PCBA 生产流程 1. 校准测试环境 RF 电缆 测试治具 网线 深圳市众鑫和科技有限公司 校准主要是对WiFi 的各项性能指标进行测试和调整，保证WiFi 性能能够达到设计要求。 WiFi 校准测试指标有（RT5350 支持 802.11 b/g/n ）： 深圳市众鑫和科技有限公司 1 .1 发射测试结果 深圳市众鑫和科技有限公司 深圳市众鑫和科技有限公司 深圳市众鑫和科技有限公司 1 .2 接收测试结果 深圳市众鑫和科技有限公司 2 .功能测试环境 功能测试对USB 通信、WiFi信号、电量指示灯、充电指示灯、充电、放电进行测试。 电量指示灯、充电指示灯、充放电采用专用夹具完成。 功能测试采用专用的测试软件自动完成 USB 通信、WiFi信号的测试。 测试治具 网线 深圳市众鑫和科技有限公司 三、 整机生产流程 1 . 功能测试环境 整机功能测试对 USB 通信、WiFi信号、电量指示灯、充电指示灯、充电、放电进行测试。 电量指示灯、充电指示灯、充放电测试由手动完成。 功能测试采用专用的测试软件自动完成 USB 通信、WiFi信号的测试。 2 . 定制 对 WiFi名称、密码、Mac 地址根据要求进行定制。 整机 USB 网线 USB
