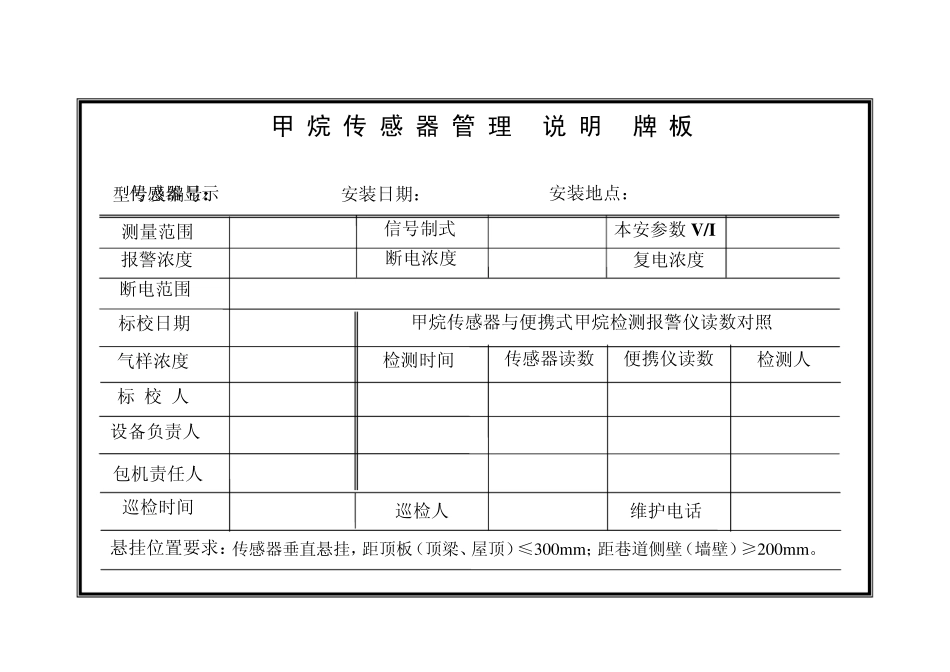

安全监控系统设备管理(说明)牌板 为加强集团公司安全监控系统设备管理,规范系统设备的安装使用,实现系统设备日常维护、功能测试、传感器标校工作流程的现场监督和管理。集团公司对安全监控系统设备管理(说明)牌管理要求如下: 一、 牌板管理要求 1、安全监控系统设备管理(说明)牌板设计内容、格式、规程要求统一。 2、安全监控系统分站/电源、断电控制器、甲烷传感器、一氧化碳传感器、温度传感器、风速传感器等监控设备必须设置管理(说明)牌板。 3、牌板设置位置与设备距离保证前后不大于 1米,并且应安设在醒目位置,便于观看。 4、牌板整体设计美观、清洁、大方,且实用性强,牌板材质坚实、耐用,具有良好防潮和防腐性,同时便于填写和更改。 5、对于牌板填写的临时内容要求字迹工整、清晰可见,并要有防水设计。 6、牌板平均厚度不小于 1.5cm,且要有坚实的挂钩。 二、牌板建议规格 1、分站、电源管理(说明)牌板:长 65cm、宽 35cm。 2、甲烷传感器管理(说明)牌板:长 40cm、宽 25cm。 3、一氧化碳传感器管理(说明)牌板:长 40cm、宽 25cm。 4、温度传感器管理(说明)牌板:长 40cm、宽 25cm。 5、断电控制器管理(说明)牌板:长 40cm、宽 25cm。 传感器显示安装地点: 悬挂位置要求:传感器垂直悬挂,距顶板(顶梁、屋顶)≤300m m ;距巷道侧壁(墙壁)≥200m m 。 报警浓度 复电浓度 便携仪读数 传感器读数 检测人 检测时间 标校日期 甲烷传 感 器 管 理 (说 明 )牌 板 安装日期: 测量范围 本安参数 V /I 断电范围 标 校 人 设备负责人 型号及编号: 断电浓度 信号制式 甲烷传感器与便携式甲烷检测报警仪读数对照 巡检时间 气样浓度 维护电话 包机责任人 巡检人 型号及编号:KJFXX/12#分站 安装日期:2008.9.15 安全监控系统分站及电源管理(说明)牌板 模拟量输入信号 开关量输入信号 开关量输出信号 设备负责人:李XX 分站供电开关 工作电压和电流 DC15V/≤250mA 信号传输制式 异步时分制基带传输/485 8927工作面CH4 1# 2# 3# 4# 5# 6# 7# …… 8927回风流CH4 8927上隅角CH4 8927上隅角CO 8927工作面温度 8927机组开停 8927皮带开停 8927 断电输出 8927 馈电 12#层 309 盘区变电所安全监控系统专用供电开关 断电控制开关 2925工作面CH4 2925回风流CH4 2925主风机开停 2925备风机开停 12#层 309 盘...
