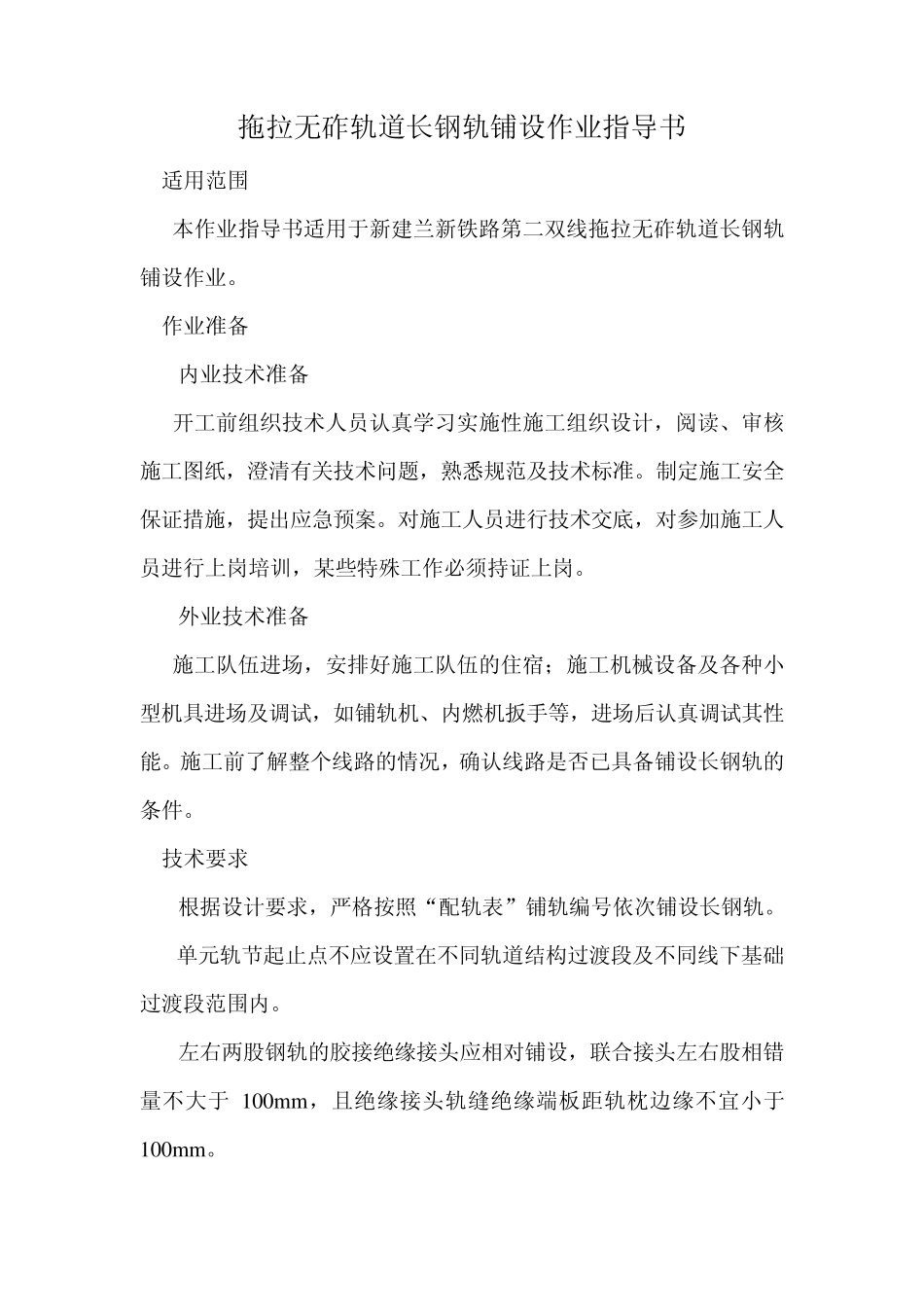

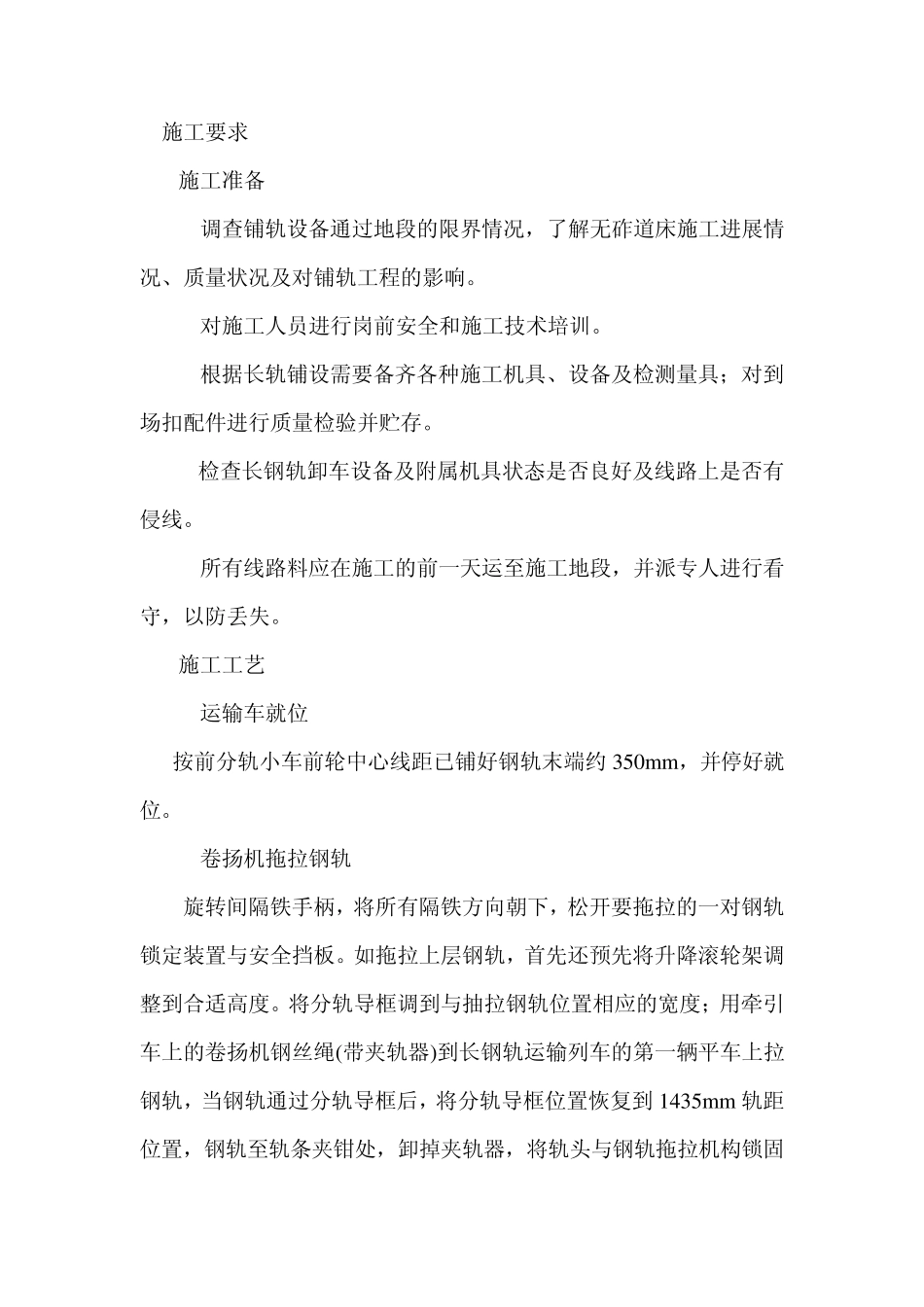

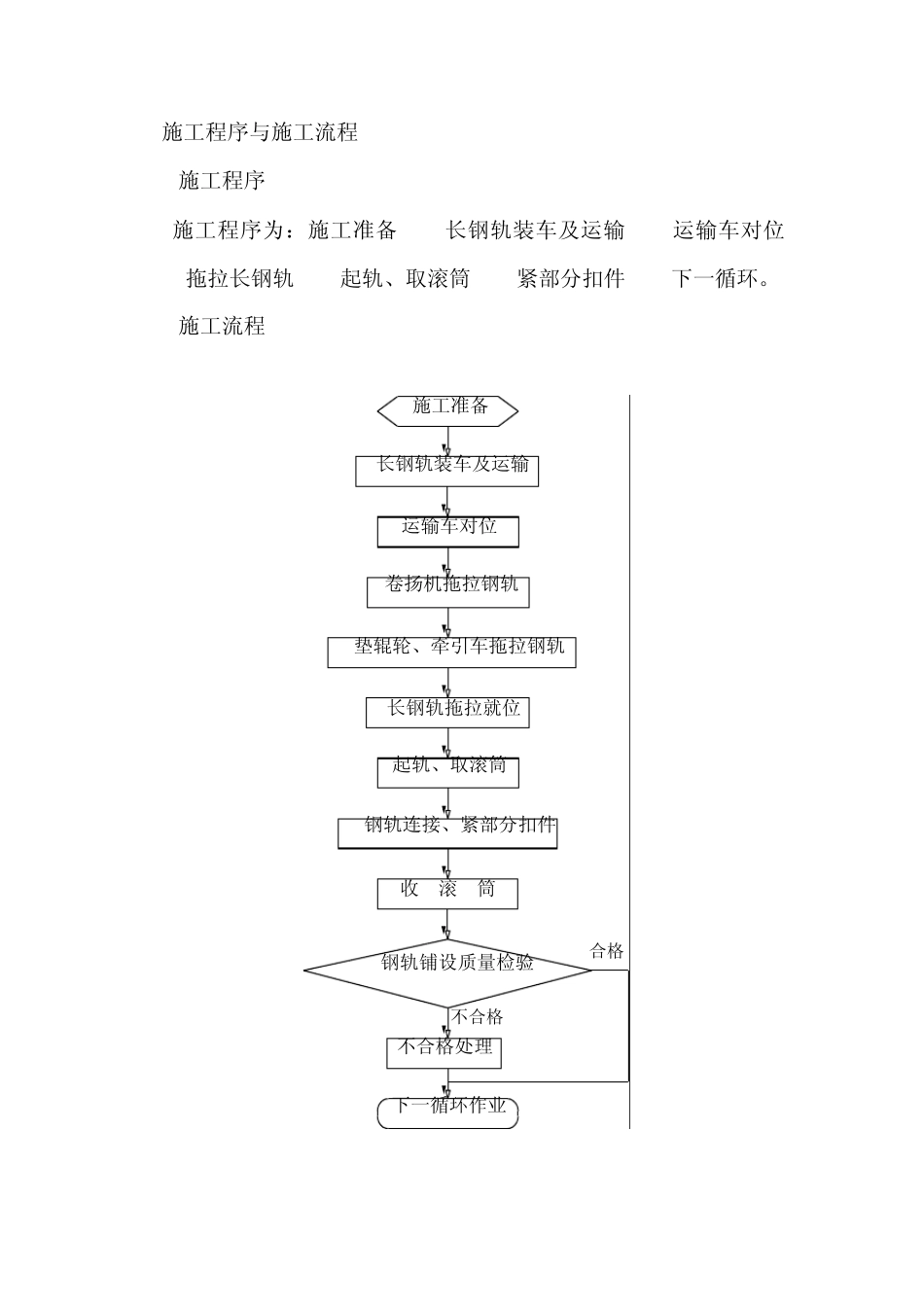

拖拉无砟轨道长钢轨铺设作业指导书 1 适用范围 本作业指导书适用于新建兰新铁路第二双线拖拉无砟轨道长钢轨铺设作业。 2 作业准备 2.1内业技术准备 开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范及技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗培训,某些特殊工作必须持证上岗。 2.2外业技术准备 施工队伍进场,安排好施工队伍的住宿;施工机械设备及各种小型机具进场及调试,如铺轨机、内燃机扳手等,进场后认真调试其性能。施工前了解整个线路的情况,确认线路是否已具备铺设长钢轨的条件。 3 技术要求 3.1根据设计要求,严格按照“配轨表”铺轨编号依次铺设长钢轨。 3.2单元轨节起止点不应设置在不同轨道结构过渡段及不同线下基础过渡段范围内。 3.3左右两股钢轨的胶接绝缘接头应相对铺设,联合接头左右股相错量不大于 100m m ,且绝缘接头轨缝绝缘端板距轨枕边缘不宜小于100m m 。 4 施工程序与施工流程 4.1施工程序 施工程序为:施工准备长钢轨装车及运输运输车对位拖拉长钢轨起轨、取滚筒紧部分扣件下一循环。 4.2施工流程 合格不合格钢轨铺设质量检验不合格处理下一循环作业收 滚 筒 钢轨连接、紧部分扣件起轨、取滚筒长钢轨拖拉就位垫辊轮、牵引车拖拉钢轨卷扬机拖拉钢轨运输车对位长钢轨装车及运输施工准备 5 施工要求 5.1施工准备 5.1.1调查铺轨设备通过地段的限界情况,了解无砟道床施工进展情况、质量状况及对铺轨工程的影响。 5.1.2对施工人员进行岗前安全和施工技术培训。 5.1.3根据长轨铺设需要备齐各种施工机具、设备及检测量具;对到场扣配件进行质量检验并贮存。 5.1.4检查长钢轨卸车设备及附属机具状态是否良好及线路上是否有侵线。 5.1.5所有线路料应在施工的前一天运至施工地段,并派专人进行看守,以防丢失。 5.2施工工艺 5.2.1运输车就位 按前分轨小车前轮中心线距已铺好钢轨末端约 350m m ,并停好就位。 5.2.2卷扬机拖拉钢轨 旋转间隔铁手柄,将所有隔铁方向朝下,松开要拖拉的一对钢轨锁定装置与安全挡板。如拖拉上层钢轨,首先还预先将升降滚轮架调整到合适高度。将分轨导框调到与抽拉钢轨位置相应的宽度;用牵引车上的卷扬机钢丝绳(带夹轨器)到长钢轨运输列车的第一辆平车上拉钢轨,当钢轨通过分轨导框后,将分轨导框位置恢复到 1435m m 轨距位置,钢轨至轨条夹...
