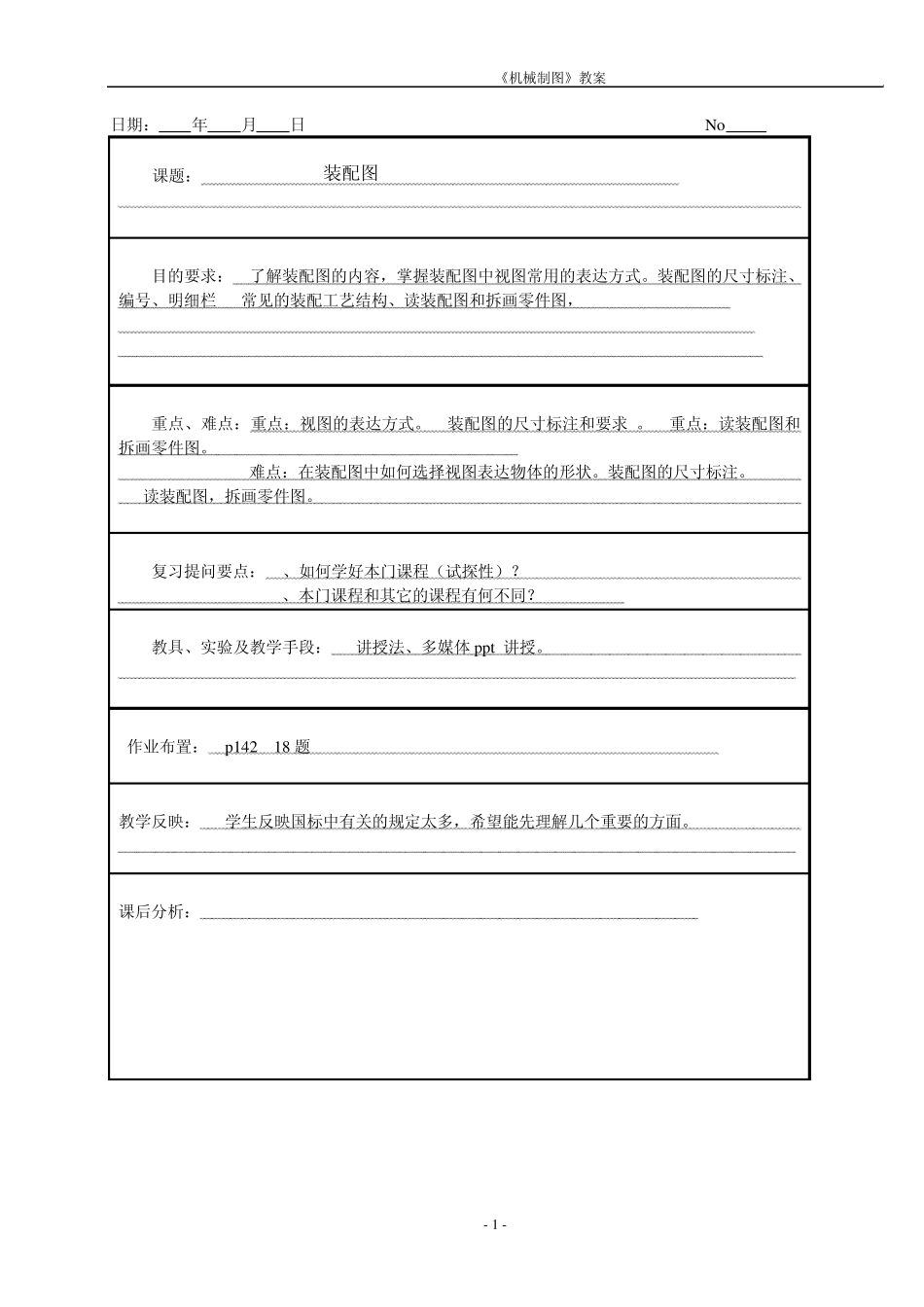

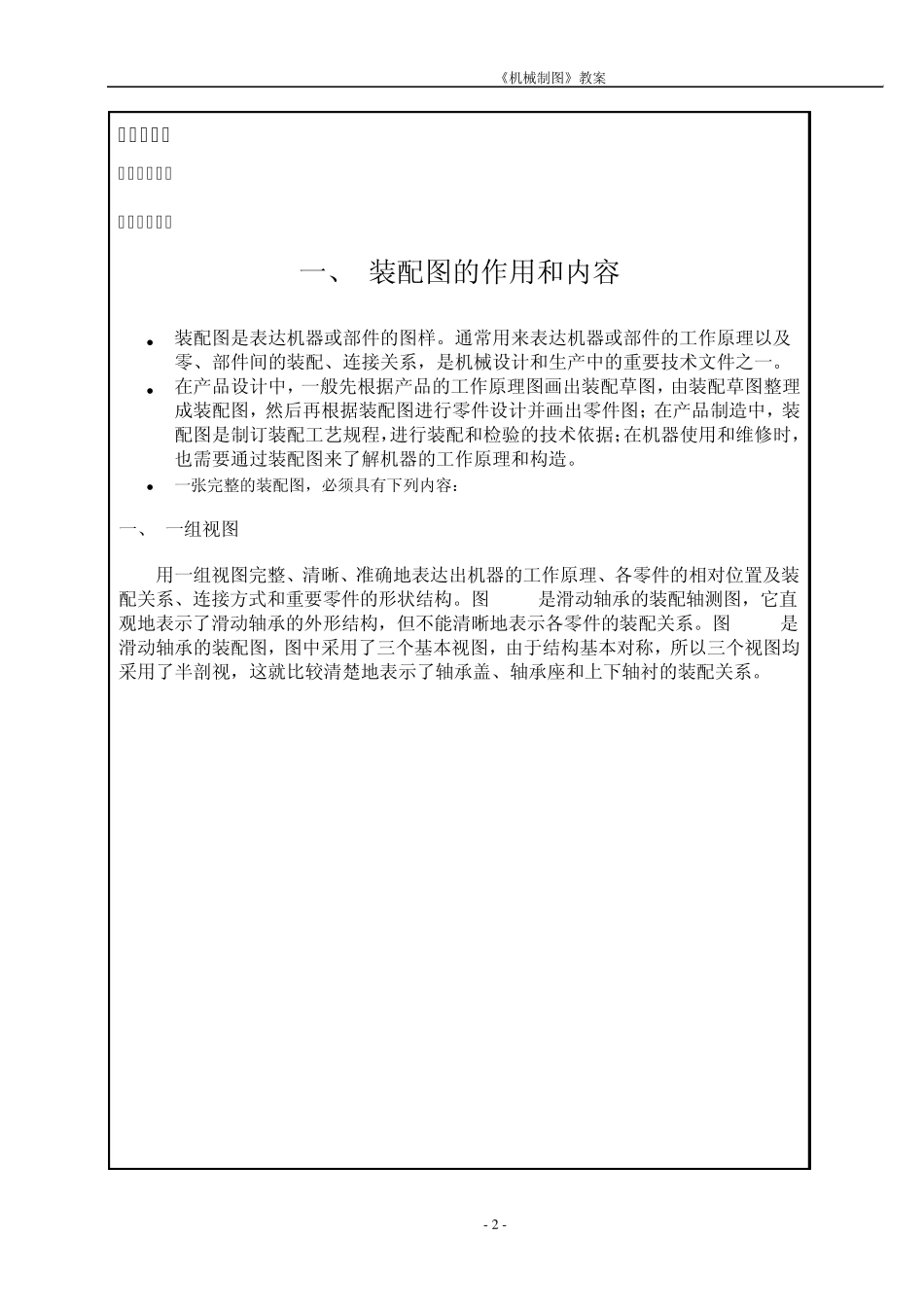

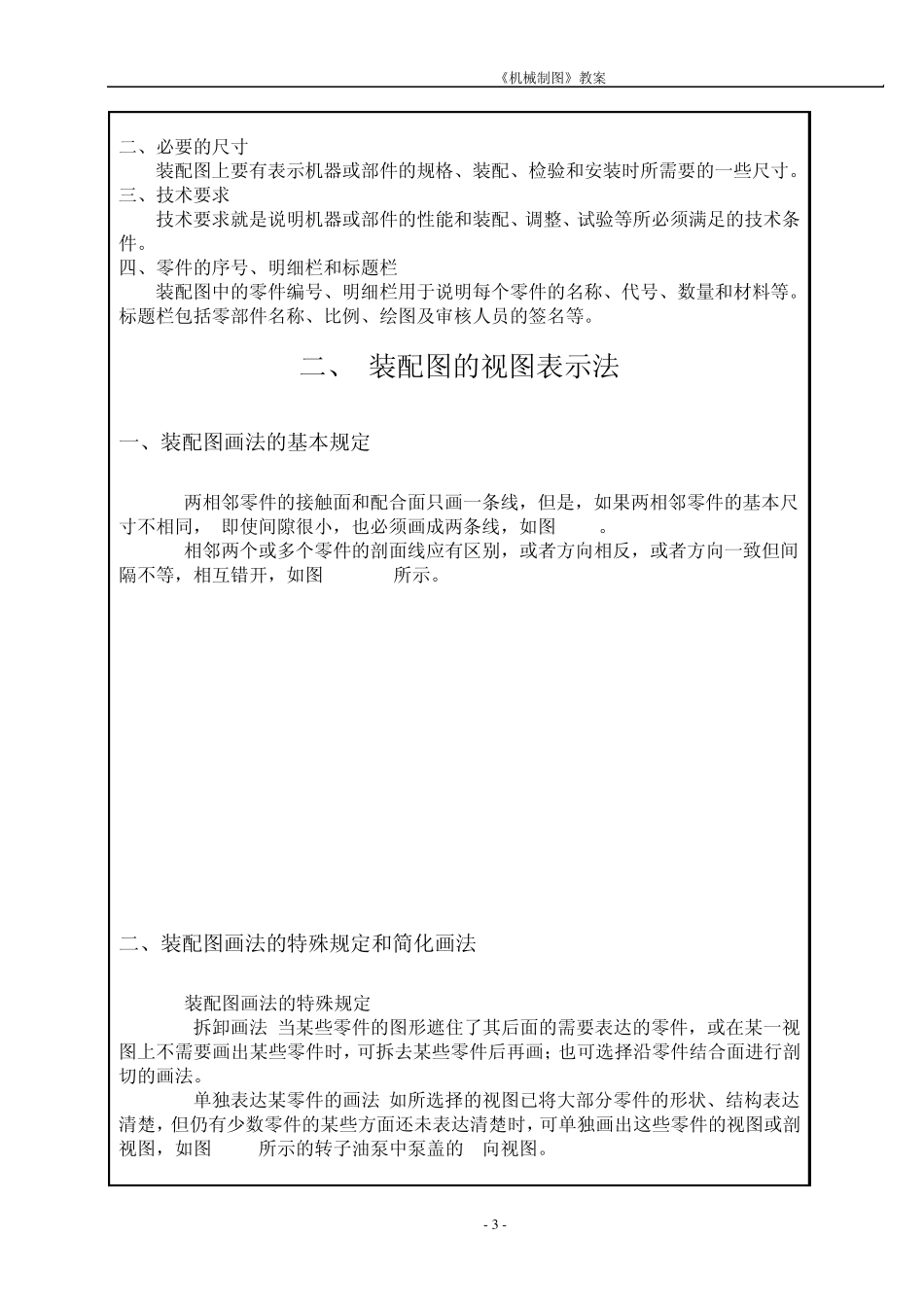

《机械制图》教案 - 1 - 日期： 年 月 日 No 课题： 4-11 装配图 目的要求： 了解装配图的内容，掌握装配图中视图常用的表达方式。装配图的尺寸标注、编号、明细栏 常见的装配工艺结构、读装配图和拆画零件图， 重点、难点：重点：视图的表达方式。 装配图的尺寸标注和要求 。 重点：读装配图和拆画零件图。 难点：在装配图中如何选择视图表达物体的形状。装配图的尺寸标注。 读装配图，拆画零件图。 复习提问要点： 1、如何学好本门课程（试探性）？ 2、本门课程和其它的课程有何不同？ 教具、实验及教学手段： 讲授法、多媒体 ppt 讲授。 作业布置： p142 18 题 教学反映： 学生反映国标中有关的规定太多，希望能先理解几个重要的方面。 课后分析： 《机械制图》教案 - 2 - 教学过程： 一、新课导入 二、讲授新课 一、 装配图的作用和内容 装配图是表达机器或部件的图样。通常用来表达机器或部件的工作原理以及零、部件间的装配、连接关系，是机械设计和生产中的重要技术文件之一。 在产品设计中，一般先根据产品的工作原理图画出装配草图，由装配草图整理成装配图，然后再根据装配图进行零件设计并画出零件图；在产品制造中，装配图是制订装配工艺规程，进行装配和检验的技术依据；在机器使用和维修时，也需要通过装配图来了解机器的工作原理和构造。 一张完整的装配图，必须具有下列内容： 一、 一组视图 用一组视图完整、清晰、准确地表达出机器的工作原理、各零件的相对位置及装配关系、连接方式和重要零件的形状结构。图10-1是滑动轴承的装配轴测图，它直观地表示了滑动轴承的外形结构，但不能清晰地表示各零件的装配关系。图10-2是滑动轴承的装配图，图中采用了三个基本视图，由于结构基本对称，所以三个视图均采用了半剖视，这就比较清楚地表示了轴承盖、轴承座和上下轴衬的装配关系。 《机械制图》教案 - 3 - 二、必要的尺寸 装配图上要有表示机器或部件的规格、装配、检验和安装时所需要的一些尺寸。 三、技术要求 技术要求就是说明机器或部件的性能和装配、调整、试验等所必须满足的技术条件。 四、零件的序号、明细栏和标题栏 装配图中的零件编号、明细栏用于说明每个零件的名称、代号、数量和材料等。标题栏包括零部件名称、比例、绘图及审核人员的签名等。 二、 装配图的视图表示法 一、装配图画法的基本规定 1. 两相邻零件的接触面和配合面只画一条...
