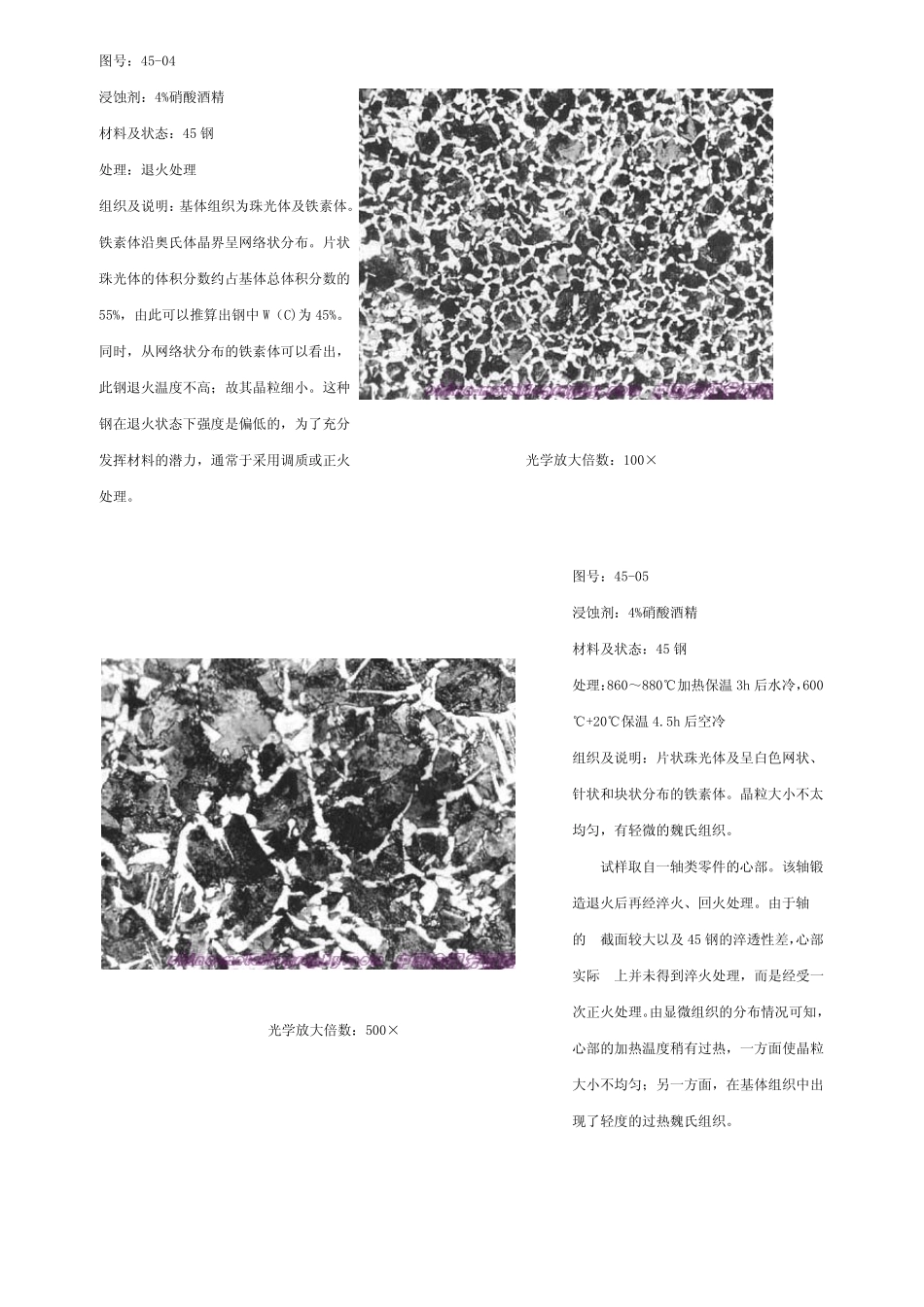

45 钢 显 微 组 织 45 钢 是 中 碳 结 构 钢 ， 冷 热 加 工 性 能 都 不 错 ， 机 械 性 能 较 好 ， 且 价 格 低 、 来 源 广 ， 所 以 应 用 广 泛 。 它 的最 大 弱 点 是 淬 透 性 低 ， 截 面 尺 寸 大 和 要 求 比 较 高 的 工 件 不 宜 采 用 。 45 钢 淬 火 温 度 在A3+(30～ 50)℃ ， 在 实 际 操 作 中 ， 一 般 是 取 上 限 的 。 偏 高 的 淬 火 温 度 可 以 使 工 件 加 热速 度 加 快 ， 表 面 氧 化 减 少 ， 且 能 提 高 工 效 。 为 使 工 件 的 奥 氏 体 均 匀 化 ， 就 需 要 足 够 的 保 温 时 间 。 如 果 实 际装 炉 量 大 ， 就 需 适 当 延 长 保 温 时 间 。 不 然 ， 可 能 会 出 现 因 加 热 不 均 匀 造 成 硬 度 不 足 的 现 象 。 但 保 温 时 间 过长 ， 也 会 也 出 现 晶 粒 粗 大 ， 氧 化 脱 碳 严 重 的 弊 病 ， 影 响淬 火 质量 。 我们认为 ， 如 装 炉 量 大 于工 艺文件 的 规定， 加 热 保 温 时 间 需 延 长 1/5。 因 为 45 钢 淬 透 性 低 ， 故应 采 用 冷 却速 度 大 的 10%盐水溶液。 工 件 入水后， 应 该淬 透 ， 但 不 是 冷 透 ， 如果 工 件 在 盐水中 冷 透 ， 就 有可 能 使 工 件 开裂， 这是 因 为 当 工 件 冷 却到180℃ 左右时 ， 奥 氏 体 迅速 转变为 马氏 体 造 成 过 大 的 组 织 应 力所 致。 因 此， 当 淬 火 工 件 快 冷 到该温 度 区域， 就 应 采 取 缓冷 的 方法。 由于出 水温度 难以 掌握， 须凭经验操 作 ， 当 水中 的 工 件 抖动停止， 即可 出 水空冷 (如 能 油冷 更好 )。 另外， 工 件 入水宜动不 宜 静， 应 按照工 件 的 几何形状， 作 规则运动。 静止的 冷 却介质加 上 静止的 工 件 ， 导致硬 度 不 均 匀 ， 应力不 均 匀 而使 工 件 变形大 ， 甚至开裂。 45 钢 调质件 淬 火 后的 硬 度 应 该达到HRC56～ 59， 截 面 大 的 可 能 性 低 些， 但 不 能 低 于HRC48， 不 然 ， 就说明工 件 未...
