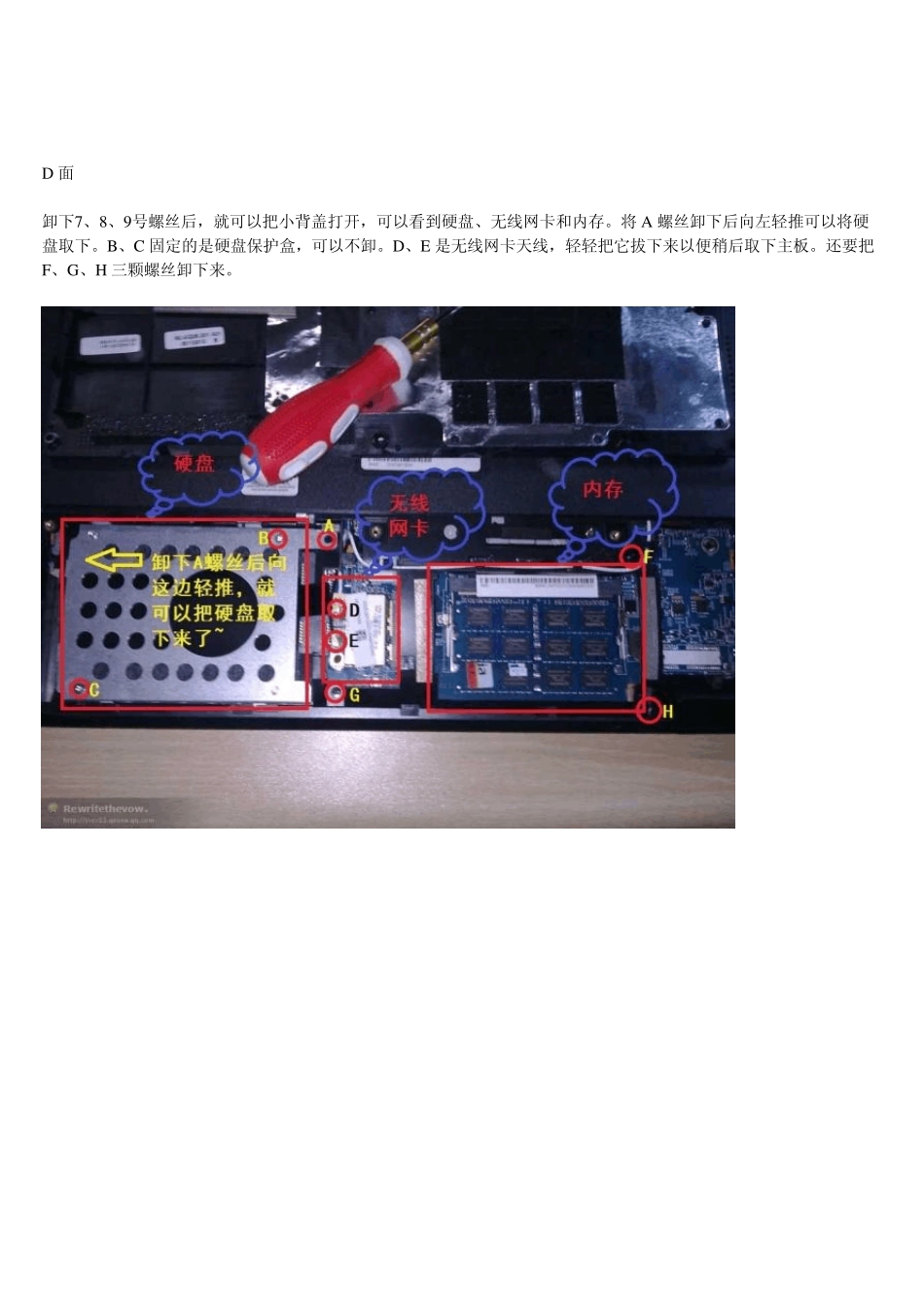

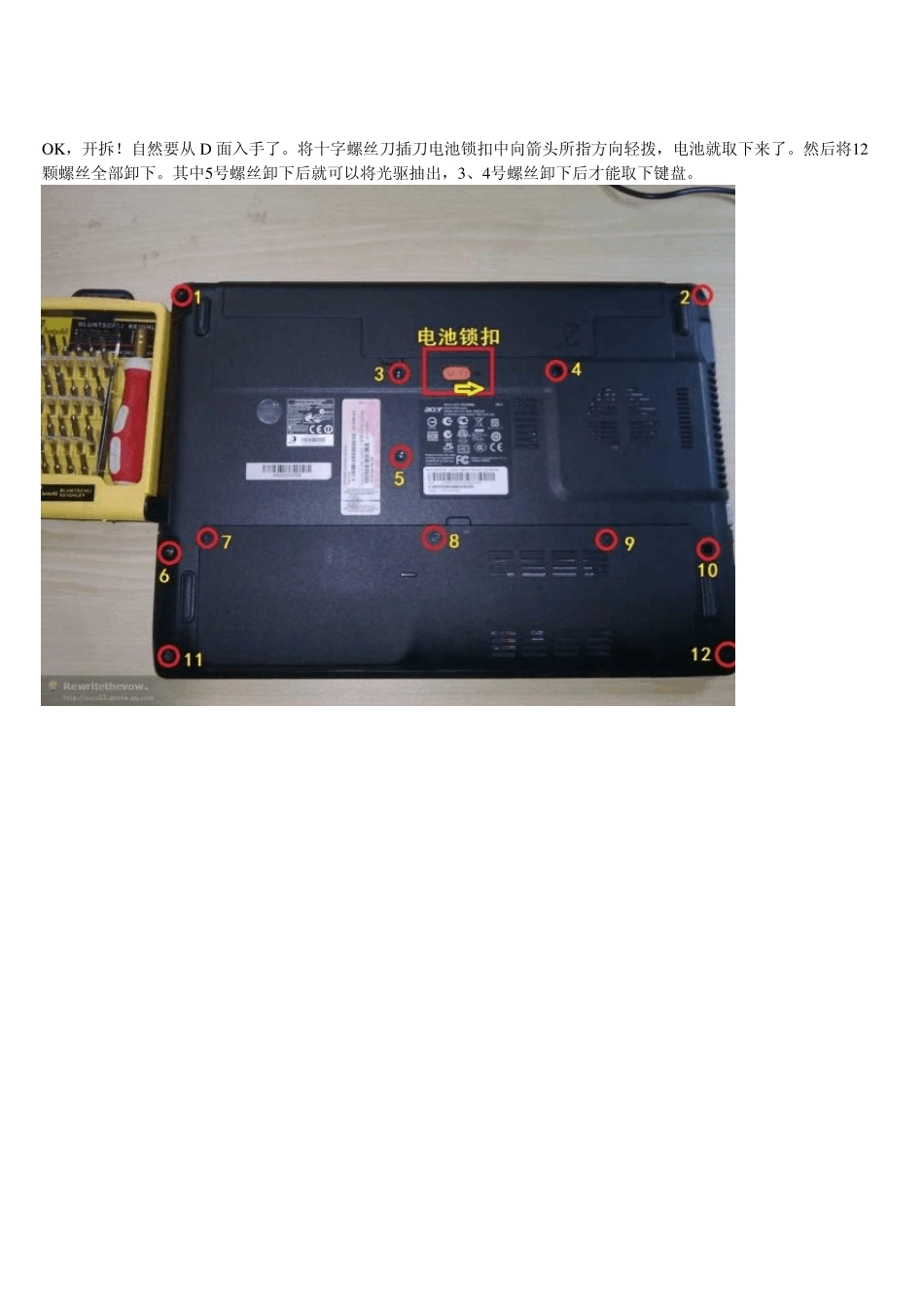

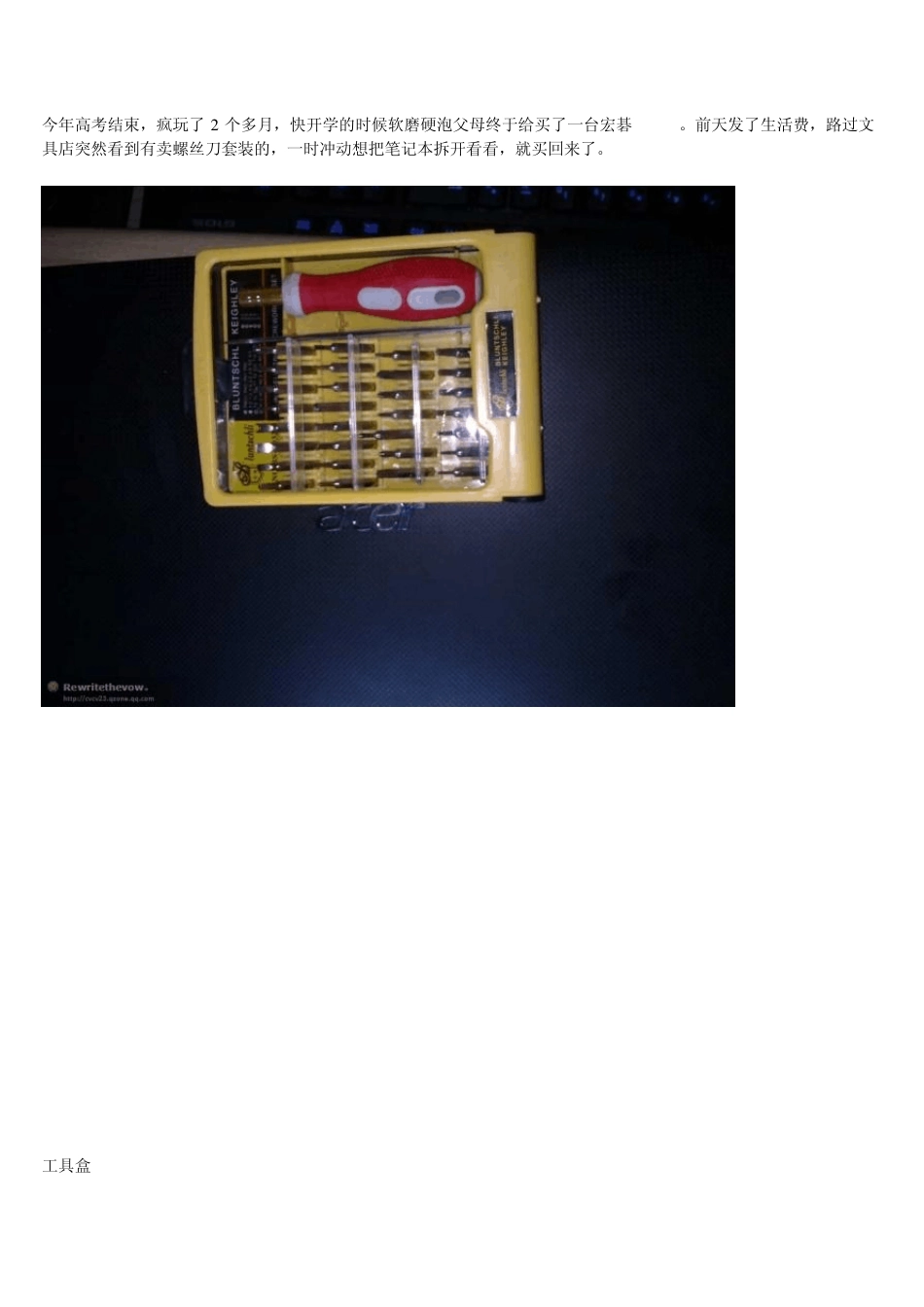

今年高考结束,疯玩了2 个多月,快开学的时候软磨硬泡父母终于给买了一台宏碁4750G。前天发了生活费,路过文具店突然看到有卖螺丝刀套装的,一时冲动想把笔记本拆开看看,就买回来了。 工具盒 O K ,开拆!自然要从D 面入手了。将十字螺丝刀插刀电池锁扣中向箭头所指方向轻拨,电池就取下来了。然后将12颗螺丝全部卸下。其中5号螺丝卸下后就可以将光驱抽出,3、4号螺丝卸下后才能取下键盘。 D 面 卸下7、8、9号螺丝后,就可以把小背盖打开,可以看到硬盘、无线网卡和内存。将 A 螺丝卸下后向左轻推可以将硬盘取下。B、C 固定的是硬盘保护盒,可以不卸。D、E 是无线网卡天线,轻轻把它拔下来以便稍后取下主板。还要把F、G 、H 三颗螺丝卸下来。 硬盘、无线网卡、内存 下一步取下 C 面,先取键盘。其中 a~ e 是伸缩卡扣,用平口螺丝刀往里一按就开了。f、g 是固定卡扣,h~ l 是几个小槽。伸缩卡扣全部打开后,将平口螺丝刀插入箭头位置轻推,键盘基本脱离原位了,然后把螺丝刀插入键盘下方向上顶,就可以将键盘取出,但不要急着拿走!下面还有连线与主板相连呢! 键盘 取连线时,将红框中的黑色压片向上一掰即可。注意压片与插槽是一体的,千万别用蛮力把它扯下来,不然就废了!一定要小心~ 键盘连线 键盘拆下后还有两处数据线需要取下,取法跟键盘数据线是相同的。取完后就可以将 C 面取下了 C 面 C 面取下后主板背面暴露无遗~~主要部件如下: 1、电源接口;2、屏幕连线(请小心地拔下);3、有线网卡;4、读卡器;5、BIOS 电池;6、USB 及音频接口(连线需取下);7、USB3.0接口;8、显存(正反8个共2G) 主板背面 拔下屏幕连线,取下U SB+音频连线,再卸下背面白色圈中的两颗螺丝。如果无线网卡的两根天线已经取下,那么就可以比较轻松地取下主板了。图中预留的SIM 卡焊口据说可以焊上 SIM 卡卡槽然后就可以使用3G上网了。 主板正面 卸上图黑圈中的螺丝,其中显卡旁边的可以卸下,CPU 周围的三颗螺丝是弹簧螺丝,拧松即可。这样就可以将散热组件取下,这时,CPU 、GPU 、南桥芯片就暴露出来了。 第一次拆机,前前后后一共花了2个小时。 自己动手事件很有意思的事情。说实话第一次拆笔记本,我的心里也没底,生怕把它拆开装不回去或者弄坏。但只有大胆动手去试一试,才能体会到其中的乐趣! Do it y ou rself, enjoy y ou rself! JUST DO IT!
