485总线布线规范

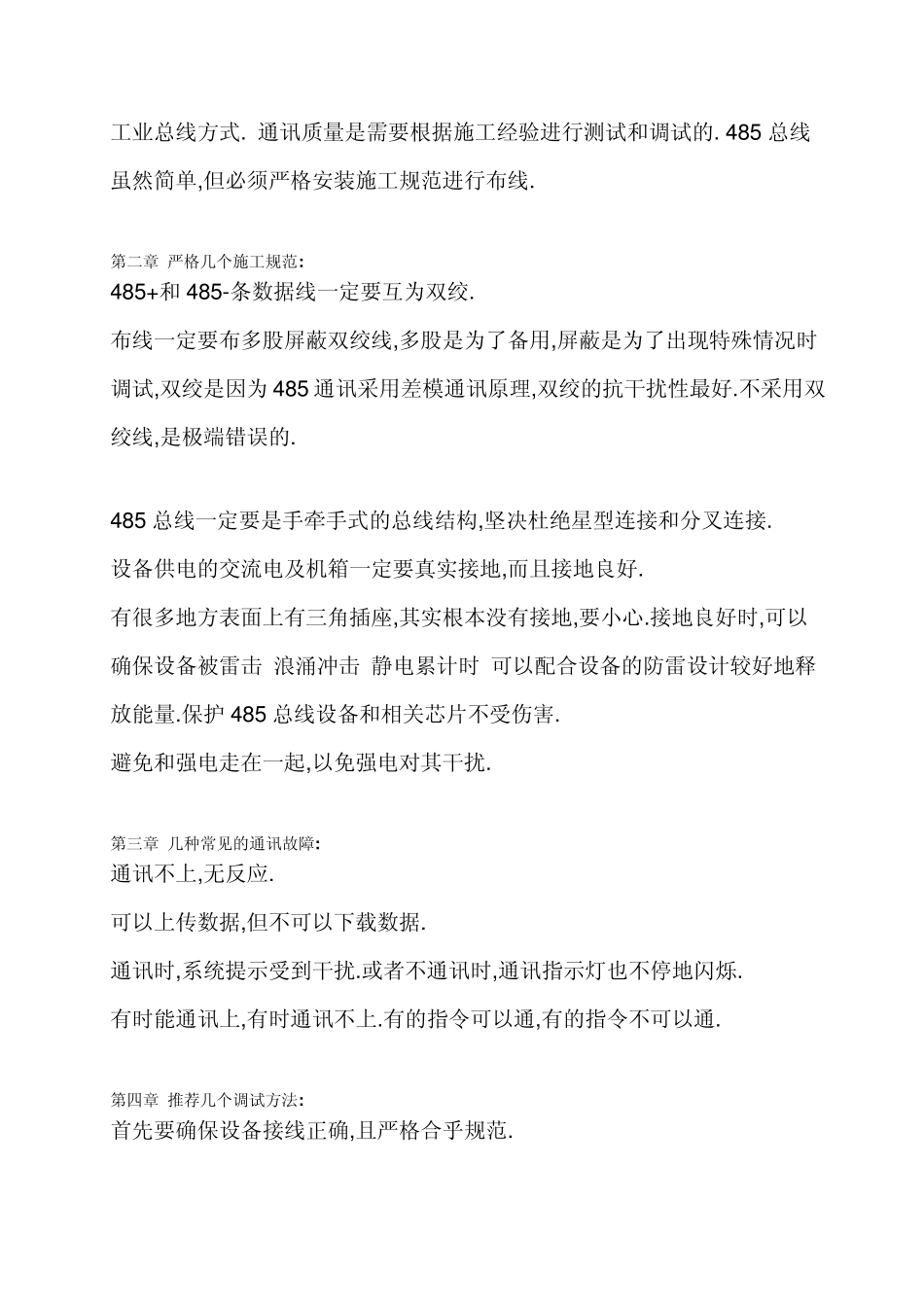

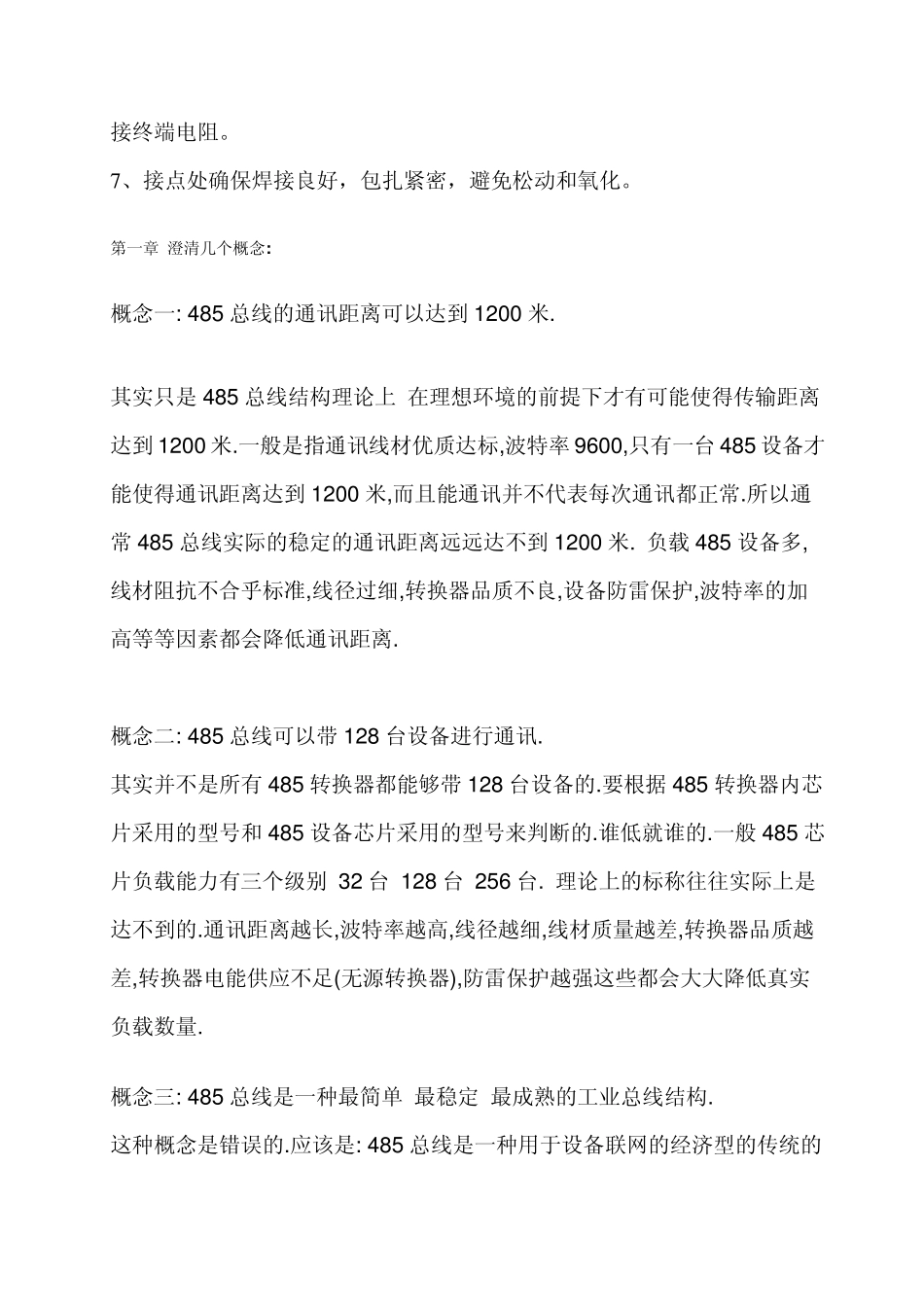

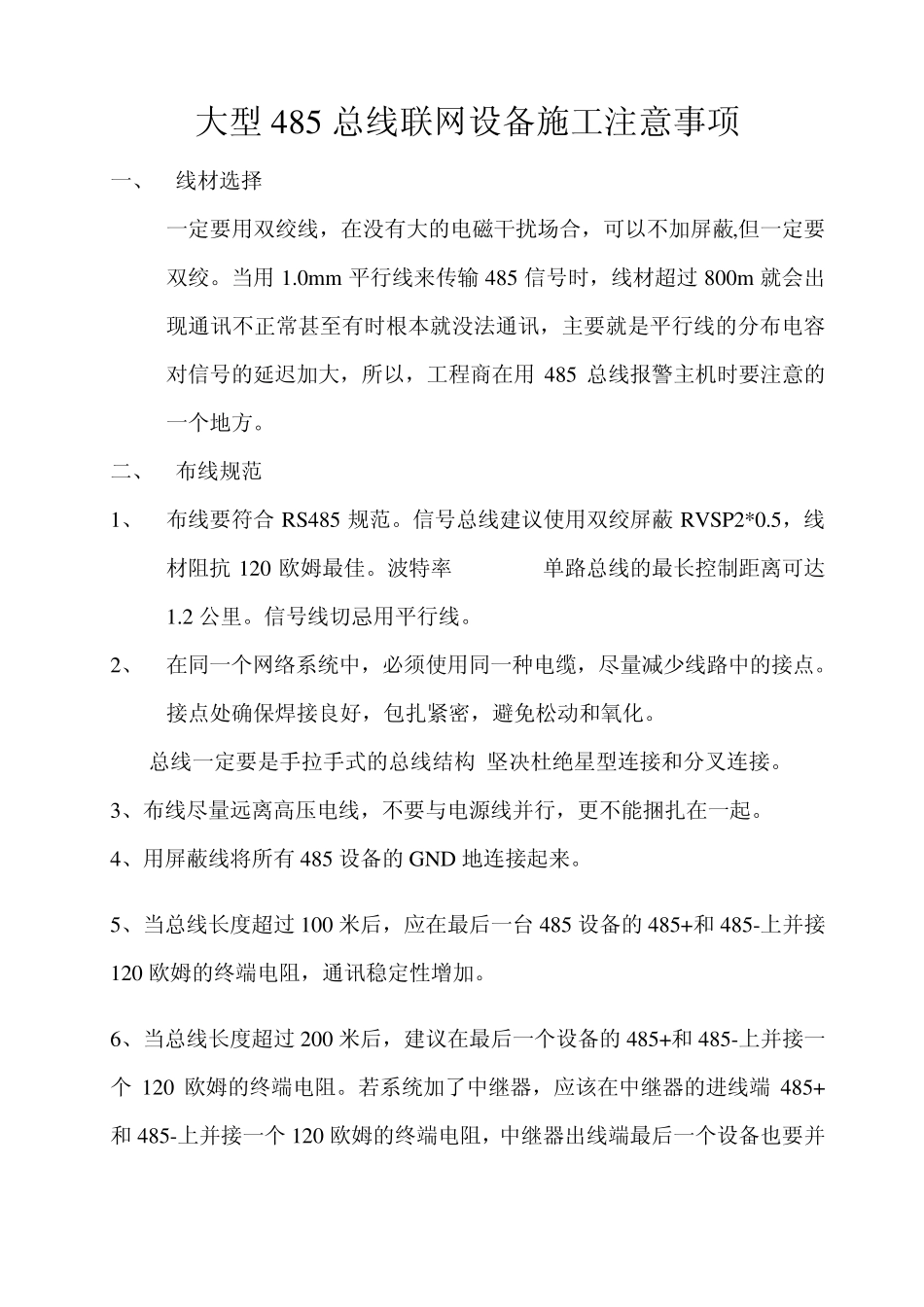

大型485 总线联网设备施工注意事项 一、 线材选择 一定要用双绞线，在没有大的电磁干扰场合，可以不加屏蔽,但一定要双绞。当用 1.0mm 平行线来传输 485 信号时，线材超过 800m 就会出现通讯不正常甚至有时根本就没法通讯，主要就是平行线的分布电容对信号的延迟加大，所以，工程商在用 485 总线报警主机时要注意的一个地方。 二、 布线规范 1、 布线要符合 RS485 规范。信号总线建议使用双绞屏蔽 RVSP2*0.5，线材阻抗 120 欧姆最佳。波特率 2400Bps单路总线的最长控制距离可达1.2 公里。信号线切忌用平行线。 2、 在同一个网络系统中，必须使用同一种电缆，尽量减少线路中的接点。接点处确保焊接良好，包扎紧密，避免松动和氧化。 485总线一定要是手拉手式的总线结构,坚决杜绝星型连接和分叉连接。 3、布线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。 4、用屏蔽线将所有 485 设备的 GND 地连接起来。 5、当总线长度超过 100 米后，应在最后一台 485 设备的 485+和 485-上并接 120 欧姆的终端电阻，通讯稳定性增加。 6、当总线长度超过 200 米后，建议在最后一个设备的 485+和 485-上并接一个 120 欧姆的终端电阻。若系统加了中继器，应该在中继器的进线端 485+和 485-上并接一个 120 欧姆的终端电阻，中继器出线端最后一个设备也要并接终端电阻。 7 、接点处确保焊接良好，包扎紧密，避免松动和氧化。 第一章 澄清几个概念: 概念一: 485 总线的通讯距离可以达到 1200 米. 其实只是 485 总线结构理论上 在理想环境的前提下才有可能使得传输距离达到 1200 米.一般是指通讯线材优质达标,波特率 9600,只有一台 485 设备才能使得通讯距离达到 1200 米,而且能通讯并不代表每次通讯都正常.所以通常 485 总线实际的稳定的通讯距离远远达不到 1200 米. 负载 485 设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离. 概念二: 485 总线可以带 128 台设备进行通讯. 其实并不是所有 485 转换器都能够带 128 台设备的.要根据 485 转换器内芯片采用的型号和 485 设备芯片采用的型号来判断的.谁低就谁的.一般 485 芯片负载能力有三个级别 32 台 128 台 256 台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源...
