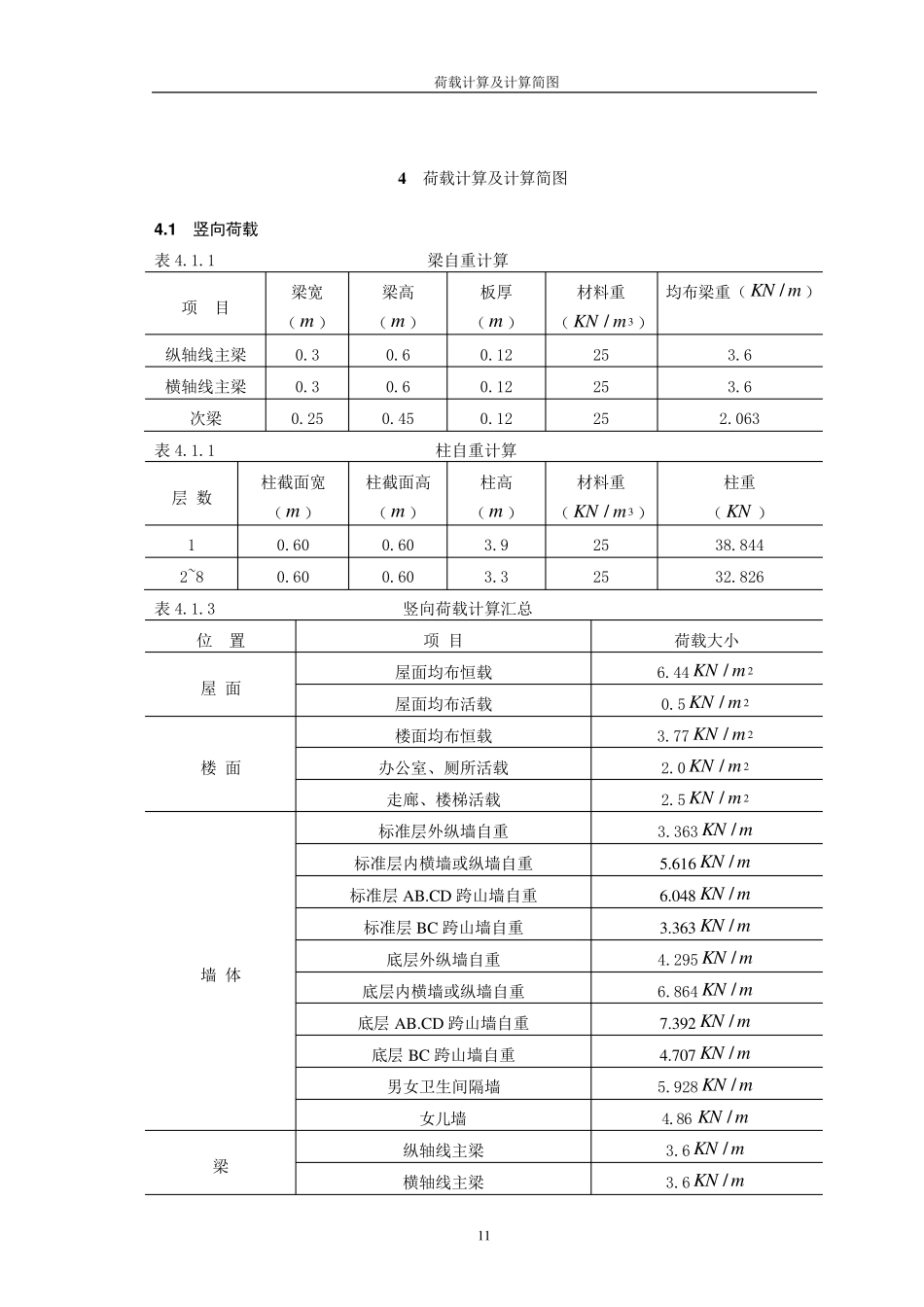

荷载计算及计算简图 11 4 荷载计算及计算简图 4 .1 竖向荷载 表4.1.1 梁自重计算 项 目 梁宽 (m ) 梁高 (m ) 板厚 (m ) 材料重 (3/ mKN) 均布梁重(mKN /) 纵轴线主梁 0.3 0.6 0.12 25 3.6 横轴线主梁 0.3 0.6 0.12 25 3.6 次梁 0.25 0.45 0.12 25 2.063 表4.1.1 柱自重计算 层 数 柱截面宽 (m ) 柱截面高 (m ) 柱高 (m ) 材料重 (3/ mKN) 柱重 (KN ) 1 0.60 0.60 3.9 25 38.844 2~8 0.60 0.60 3.3 25 32.826 表4.1.3 竖向荷载计算汇总 位 置 项 目 荷载大小 屋 面 屋面均布恒载 6.442/ mKN 屋面均布活载 0.52/ mKN 楼 面 楼面均布恒载 3.772/ mKN 办公室、厕所活载 2.02/ mKN 走廊、楼梯活载 2.52/ mKN 墙 体 标准层外纵墙自重 3.363mKN / 标准层内横墙或纵墙自重 5.616mKN / 标准层AB.CD 跨山墙自重 6.048mKN / 标准层BC 跨山墙自重 3.363mKN / 底层外纵墙自重 4.295mKN / 底层内横墙或纵墙自重 6.864mKN / 底层AB.CD 跨山墙自重 7.392mKN / 底层BC 跨山墙自重 4.707mKN / 男女卫生间隔墙 5.928mKN / 女儿墙 4.86mKN / 梁 纵轴线主梁 3.6mKN / 横轴线主梁 3.6mKN / 重庆大学本科学生毕业设计 1 2 次梁 2.063mKN / 楼、屋面荷载按照图 4.1.1 所示导荷方式传递到相应框架梁上。 图 4.1.1 荷载传导方式 4 .2 楼、屋面恒载计算 4 .2 .1 作用在顶层框架梁上的线荷载标准值 1)梁自重mKNgggBCCDAB/6.3161616 2)均布恒载(楼板传至的梁段最大值) mKNggCDAB/1 8 4.2 36.34 4.62626 mKNgBC/3 2.1 934 4.626 4 .2 .2 作用在标准层框架梁上的线荷载标准值 1)梁自重+墙自重 mKNggCDAB/2 1 6.911 mKNgBC/8 5.21  2)均布恒载(楼板传至的梁段最大值) mKNggCDAB/5 7 2.1 36.37 7.322 mKNgBC/3 1.1 137 7.32 荷载计算及计算简图 13 4 .2 .3 框架节点集中荷载标准值 1)顶层框架边节点集中荷载计算如表4.2.1。 表4.2.1 顶层框架边节点集中荷载计算 项 目 荷 载 边框架梁自重 mKN /92.252.76.3 0.9m 高女儿墙自重 mKN /992.342.786.4 边框架梁传来屋面自重 7312.4122.72122.72144.62KN 经主梁传来次梁自重 KN87955.5217.5063.2 经次梁...
