500kV线路间隔二次回路调试手册(第一章)

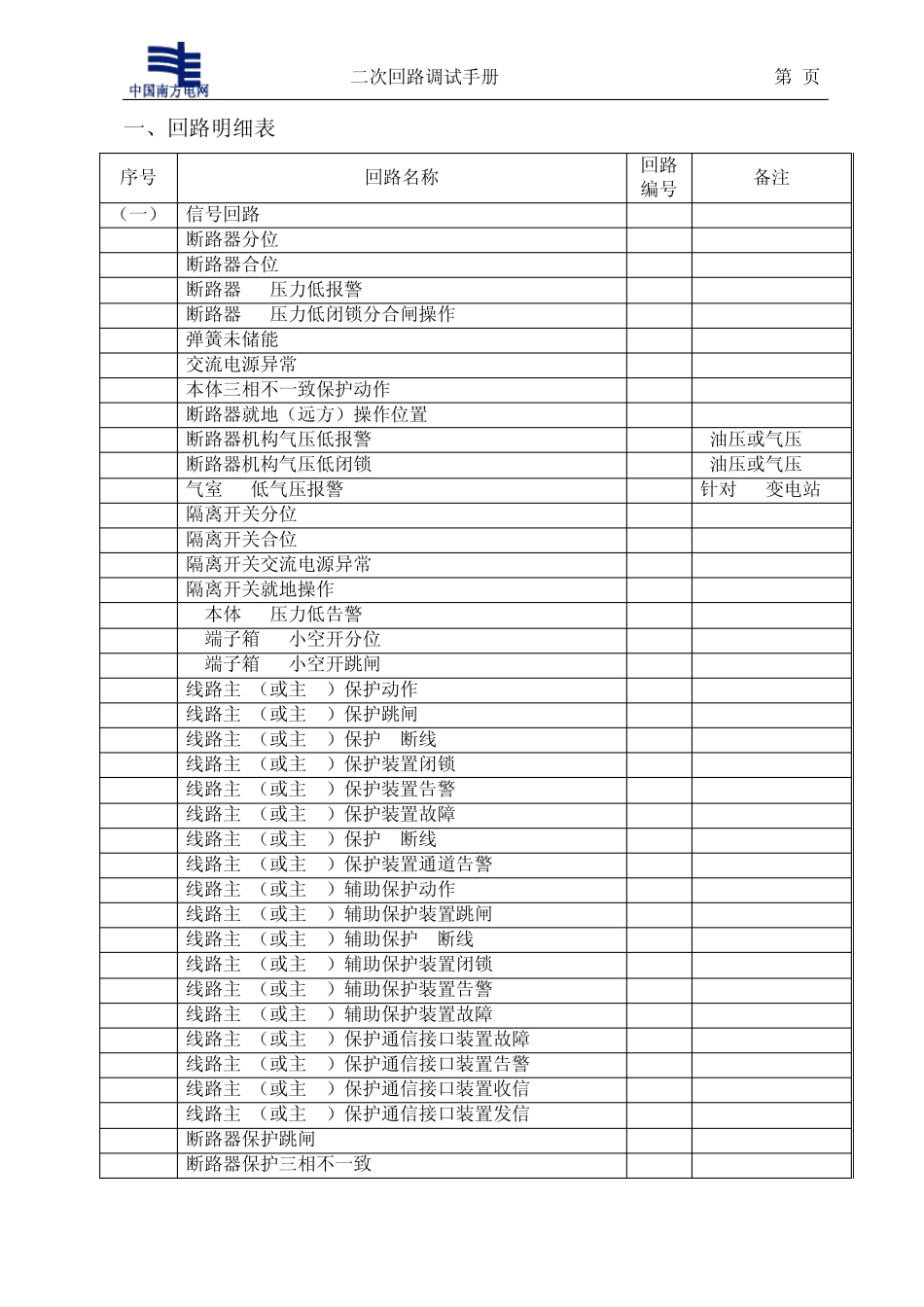

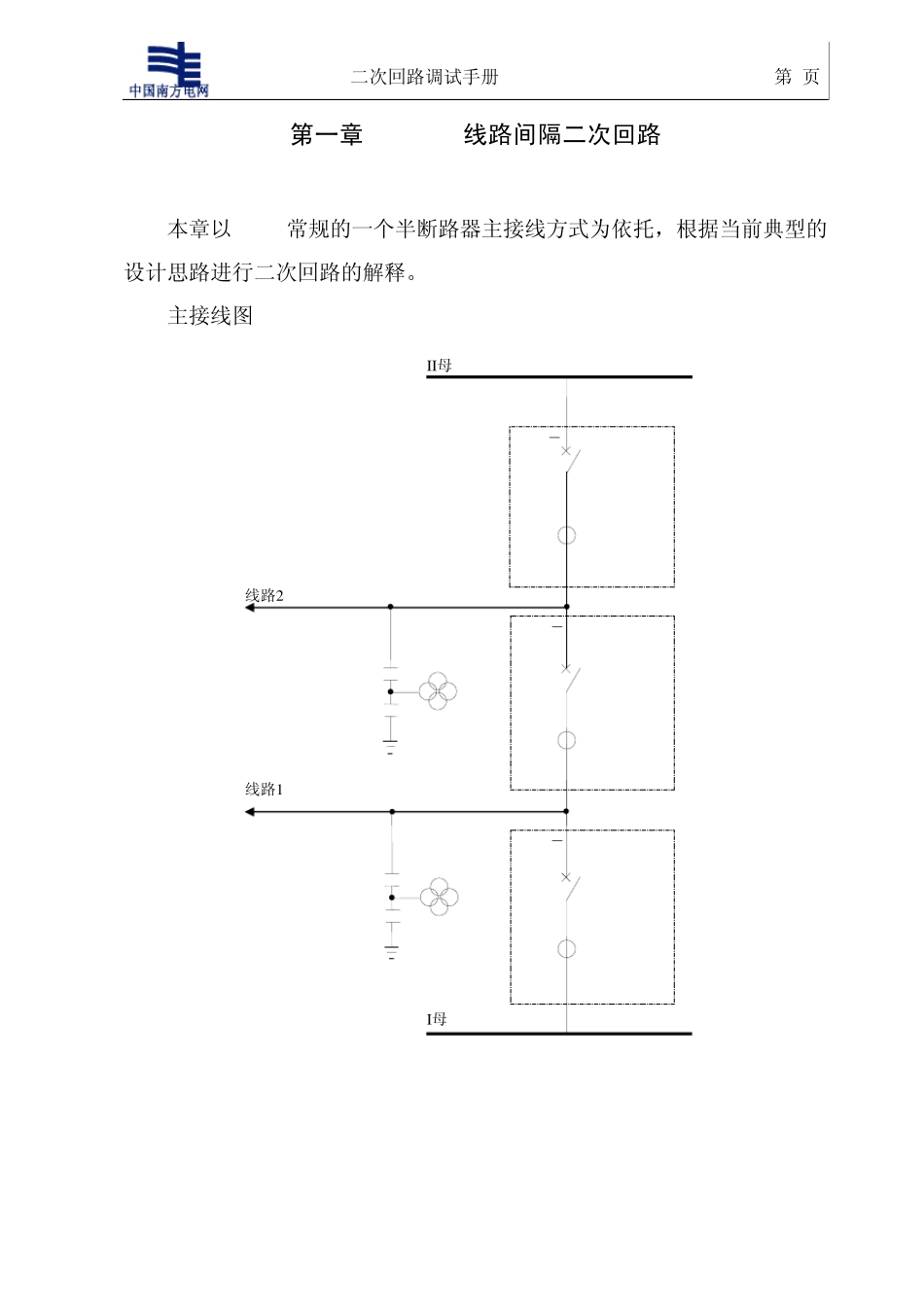

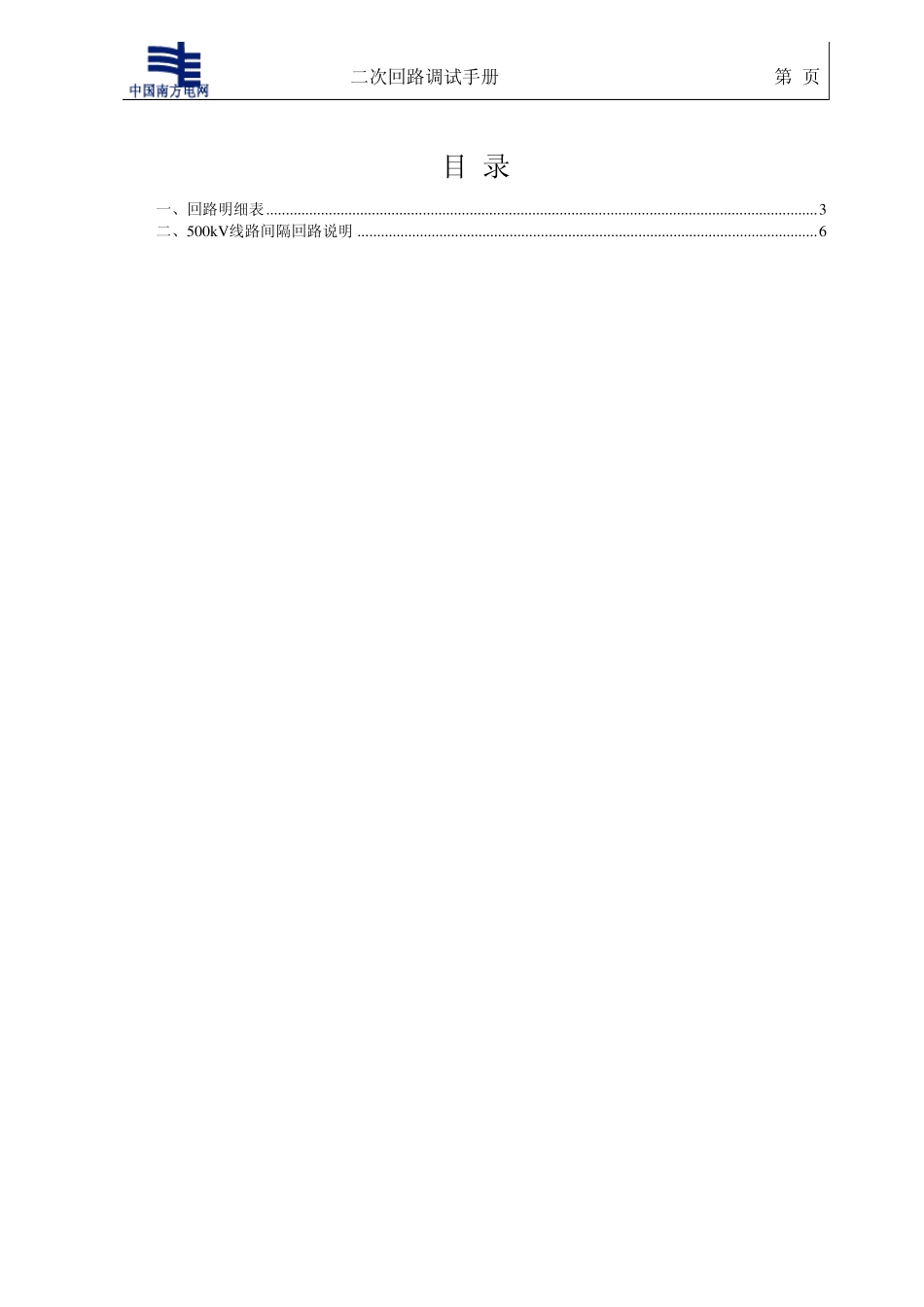

二次回路调试手册 第1页 目 录 一、回路明细表 ............................................................................................................................................. 3 二、500kV线路间隔回路说明 ...................................................................................................................... 6 二次回路调试手册 第2页 第一章 500kV 线路间隔二次回路 本章以500kV常规的一个半断路器主接线方式为依托，根据当前典型的设计思路进行二次回路的解释。 主接线图 QS WXB13－ T13 A2.TU P1 P2 QS WXB12－ T12 P2 P1 QS WXB11－ T11 P2 P1 II母 I母 A1.TU 线路1 线路2 二次回路调试手册 第3页 一、回路明细表 序号 回路名称 回路编号 备注 （一） 信号回路 1 断路器分位 2 断路器合位 3 断路器SF6压力低报警 4 断路器SF6压力低闭锁分合闸操作 5 弹簧未储能 6 交流电源异常 7 本体三相不一致保护动作 8 断路器就地（远方）操作位置 9 断路器机构气压低报警 (油压或气压) 10 断路器机构气压低闭锁 (油压或气压) 11 气室SF6低气压报警 针对GIS变电站 12 隔离开关分位 13 隔离开关合位 14 隔离开关交流电源异常 15 隔离开关就地操作 16 CT本体SF6压力低告警 17 PT端子箱CVT小空开分位 18 PT端子箱CVT小空开跳闸 19 线路主I（或主II）保护动作 20 线路主I（或主II）保护跳闸 21 线路主I（或主II）保护PT断线 22 线路主I（或主II）保护装置闭锁 23 线路主I（或主II）保护装置告警 24 线路主I（或主II）保护装置故障 25 线路主I（或主II）保护CT断线 26 线路主I（或主II）保护装置通道告警 27 线路主I（或主II）辅助保护动作 28 线路主I（或主II）辅助保护装置跳闸 29 线路主I（或主II）辅助保护PT断线 30 线路主I（或主II）辅助保护装置闭锁 31 线路主I（或主II）辅助保护装置告警 32 线路主I（或主II）辅助保护装置故障 33 线路主I（或主II）保护通信接口装置故障 34 线路主I（或主II）保护通信接口装置告警 35 线路主I（或主II）保护通信接口装置收信 36 线路主I（或主II）保护通信接口装置发信 37 断路器保护跳闸 38 断路器保护三相不一致 二次回路调试手册 第4页 39 断路器第一组控制回路断线 40 断路器第二组控制回路断线 41 第一组跳闸出口 42 ...
