500kV降压变电所电气一次部分设计

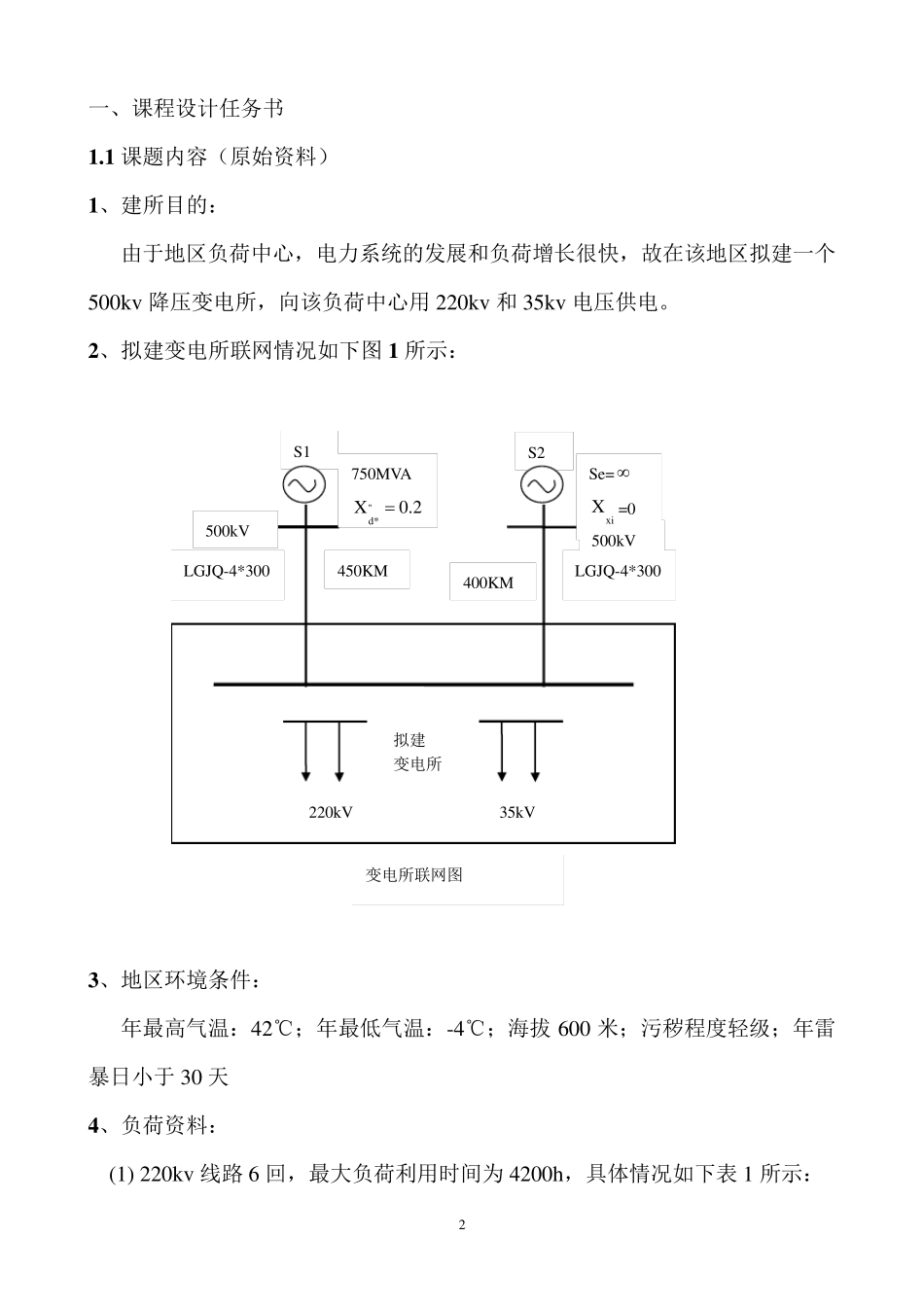

CHANGSHA UNIVERSITY OF SCIENCE & TECHNOLOGY 发电厂课程设计 题目：500kV 降压变电所电气一次部分设计 学生姓名： 周 明 学 号： 200924050226 班 级： 电气0902 班 专 业： 电气工程及其自动化 指导教师： 粟时平 蒋陆萍 2012 年5 月28 日—6 月8 日 1 目 录 一、 课程设计任务书 1 .1 课题内容（原始资料）… … … … … … … … … … … … … … … 2 1 .2 课题任务要求… … … … … … … … … … … … … … … … … … … 4 二、 电气主接线设计 2 .1 主接线设计基本要求与设计原则… … … … … … … … … … .5 2 .2 主接线方案的选取取 … … … … … … … … … … … … … … … 6 三、 负荷计算及变压器选择择 3 .1 主变台数、容量和型式的确定… … … … … … … … … … … .1 0 3 .2 所用变压器的选择… … … … … … … … … … … … .… … … … 1 4 四、 短路计算 … … … … … … … … … … … … … … … … … … … … … ..15 五、主要电气设备选择 5 .1 断路器及隔离开关的选择… … … … … … … … … … … … … 16 5 .2 母线的选择… … … … … … … … … … … … … … … … … … … .1 7 5 .3 各主要电气设备选择结果一览表 … … … … … … … … ..… 1 8 六、计算书 七、心得 八、附录1：500KV 变电所电气主接线原理图 附录2：500KV 变电所电气配置图 2 一、课程设计任务书 1 .1 课题内容（原始资料） 1 、建所目的： 由于地区负荷中心，电力系统的发展和负荷增长很快，故在该地区拟建一个500k v 降压变电所，向该负荷中心用220k v 和35k v 电压供电。 2 、拟建变电所联网情况如下图1 所示： 3 、地区环境条件： 年最高气温：42℃；年最低气温：-4℃；海拔 600 米；污秽程度轻级；年雷暴日小于30 天 4 、负荷资料： (1) 220k v 线路 6 回，最大负荷利用时间为 4200h，具体情况如下表 1 所示： 变电所联网图 S2 S1 750MVA ''d*X0.2Se= x iX=0 220k V 35k V 拟建 变电所 LGJQ-4*300 LGJQ-4*300 450KM 400KM 500k V 500k V 3 表1-1 220kv 线路负荷情况 名...
