500mA微功耗三端稳压芯片JC5333

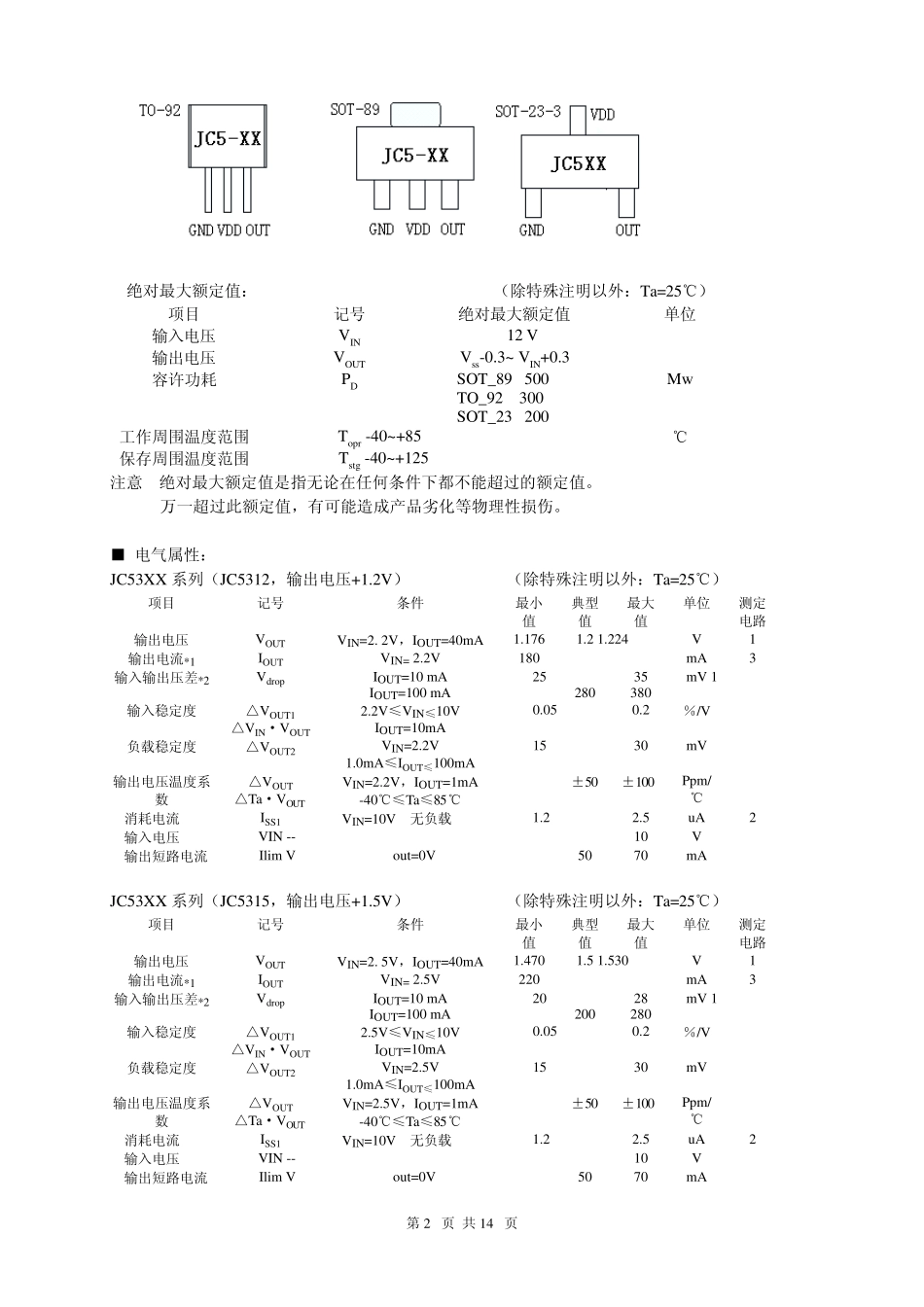

第 1 页 共 14 页 低压差微功耗型 LDO JC53XX 系列 CMOS 电压稳压电路 500mA JC53XX 系列是使用CMOS 技术开发的低压差，高精度输出电压，超低功耗电流, 正电压型电压稳压电路。由于内置有低通态电阻晶体管，因而输入输出压差低。最高工作电压可达10V，适合需要较高耐压的应用电路。 ■ 特性： ·输出电压精度高。 精度±2％ ·输入输出压差低。 典型值 1.5mV Iout=1mA ·超低功耗电流。 典型值⒈2uA ·低输出电压温漂 典型值 50 PPm /℃ ·输入耐压。 升至 10V 保持输出稳压 ·输出短路保护 短路电流50 mA ■ 用途： ·使用电池供电设备的稳压电源 ·通信设备的稳压电源 ·家电玩具的稳压电源 ·移动电话用的稳压电源 ·便携式医用仪器稳压电源 ■ 产品目录 型号 输出电压（注） 误差 打印MARK SOT-89 TO-92打印MARK SOT-23-3 JC5312 1.2V ±2% JC5-12 JC512 JC5315 1.5V ±2% JC5-15 JC515 JC5317 1.7V ±2% JC5-17 JC517 JC5318 1.8V ±2% JC5-18 JC518 JC5321 2.1V ±2% JC5-21 JC521 JC5325 2.5V ±2% JC5-25 JC525 JC5327 2.7V ±2% JC5-27 JC527 JC5328 2.8V ±2% JC5-28 JC528 JC5330 3.0V ±2% JC5-30 JC530 JC5333 3.3V ±2% JC5-33 JC533 JC5336 3.6V ±2% JC5-36 JC536 JC5338 3.8V ±2% JC5-38 JC538 JC5344 4.4V ±2% JC5-44 JC544 JC5350 5.0V ±2% JC5-50 JC550 注: 在希望使用上述输出电压档以外的产品，客户可要求定制，输出电压范围 1.2V~7V，每 0.1V进行细分。 封装型式和管脚 第 2 页 共 14 页 绝对最大额定值： （除特殊注明以外：Ta=25℃） 项目 记号 绝对最大额定值 单位 输入电压 VIN 12 V 输出电压 VOUT Vss-0.3~ VIN+0.3 容许功耗 PD SOT_89 500 TO_92 300 SOT_23 200 Mw 工作周围温度范围 Topr -40~+85 ℃ 保存周围温度范围 Tstg -40~+125 注意 绝对最大额定值是指无论在任何条件下都不能超过的额定值。 万一超过此额定值，有可能造成产品劣化等物理性损伤。 ■ 电气属性： JC53XX 系列（JC5312，输出电压+1.2V） （除特殊注明以外：Ta=25℃） 项目 记号 条件 最小值 典型值 最大值 单位 测定电路输出电压 VOUT VIN=2. 2V，IOUT=40mA 1.1761.2 1.224 V 1 输出电流*1 IOUT VIN= 2.2V 180 mA 3 输入输出压差*2...
