505操作说明

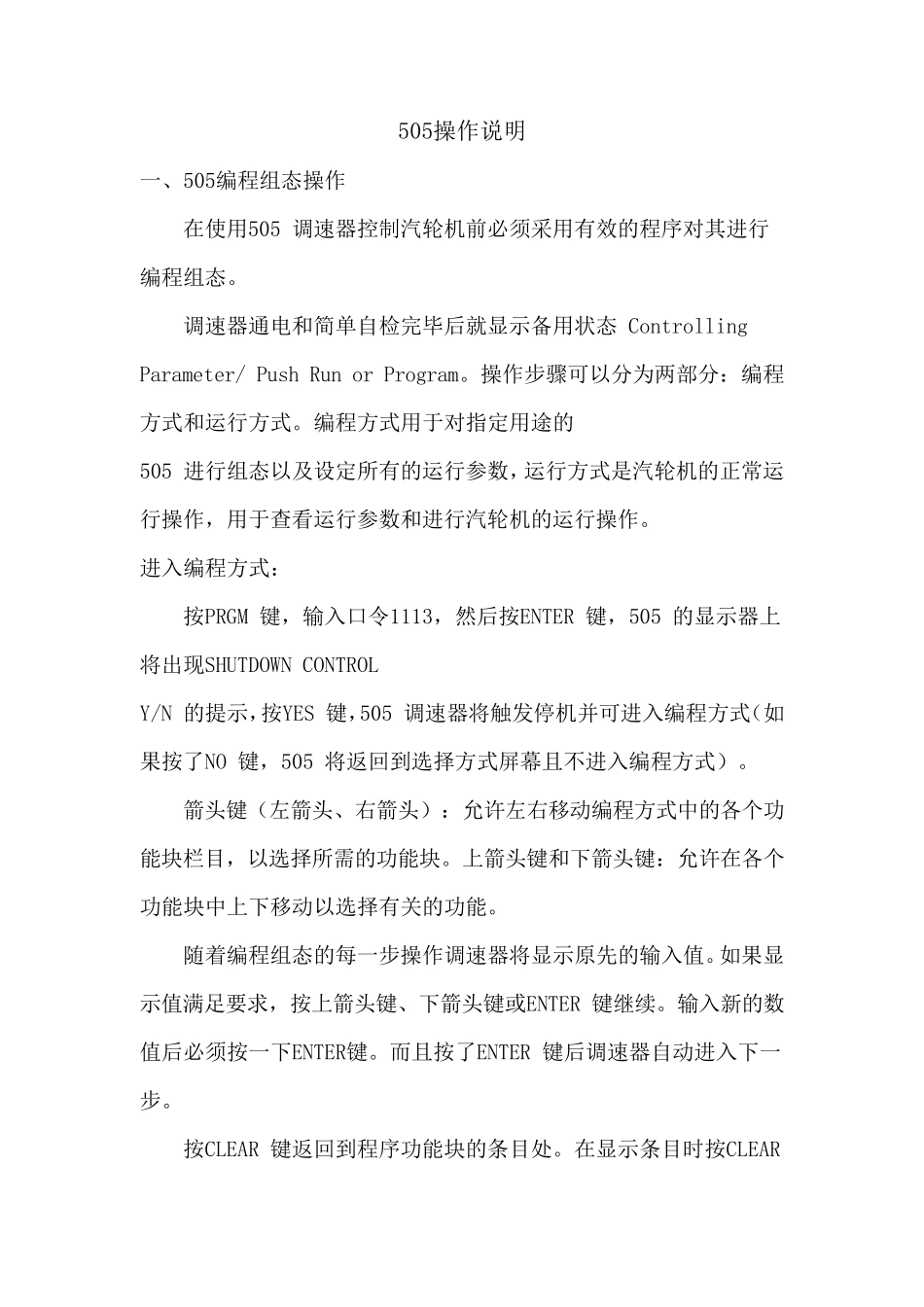

505操作说明 一、505编程组态操作 在使用505 调速器控制汽轮机前必须采用有效的程序对其进行编程组态。 调速器通电和简单自检完毕后就显示备用状态 Controlling Parameter/ Push Run or Program。操作步骤可以分为两部分：编程方式和运行方式。编程方式用于对指定用途的 505•进行组态以及 设 定所 有的运行参 数 ， 运行方式是 汽轮机的正 常 运行操作， 用于查 看 运行参 数 和进行汽轮机的运行操作。 进入 编程方式： 按 PRGM 键 ， 输 入 口 令 1113， 然 后按 ENTER•键 ， 505 的显示器上将 出 现 SHUTDOWN•CONTROL Y/N 的提 示，按 YES 键 ，505 调速器将 触 发 停 机并 可进入 编程方式（ 如果 按 了 NO 键 ， 505 将 返 回 到 选 择 方式屏 幕 且 不 进入 编程方式） 。 箭 头 键 （ 左 箭 头 、右 箭 头 ） ：允 许 左 右 移 动 编程方式中 的各 个 功能 块 栏 目 ， 以选 择 所 需 的功 能 块 。上 箭 头 键 和下 箭 头 键 ：允 许 在各 个功 能 块 中 上 下 移 动 以选 择 有关 的功 能 。 随 着 编程组态的每一步操作调速器将 显示原先的输 入 值。如 果 显示值满足要求， 按 上 箭 头 键 、下 箭 头 键 或ENTER 键 继续。输 入 新的数值后必须按 一下 ENTER键 。而且 按 了 ENTER 键 后调速器自动 进入 下 一步。 按 CLEAR 键 返 回 到 程序功 能 块 的条目 处。在显示条目 时按 CLEAR 键就完全退出编程方式，这样就保存了所组态的值并触发编程组态检查程序的执行。 505给出了13 个程序功能块。调速器的编程就是逐步通过各个 程序功能块并按应用要求对调速器进行控制特性的组态。最前面的7 个程序功能块对每种装置都必须组态，剩余的6 个功能块包含了一些可选择的特性，可按实际使用要求选择。下面将介绍这13 个程序功能块及其它们的基本功能。 要求组态的功能块： 1、Turbine Start （汽轮机起动）：组态起动方式暖机额定和顺序自动起动设定值； 2、Speed Control （转速控制）：组态MPU•或 非 接 触式转速探 头 的有 关 参 数 和转速控制动态参 数 设定值； 3、Speed Setpoint Values （转速给定值）：组态转速设定值，超速跳 闸 设定值，远 程转速设定值控制和临 界 转速避 开 范 围 ； 4、O...
