51单片机实现电子时钟功能1602液晶显示

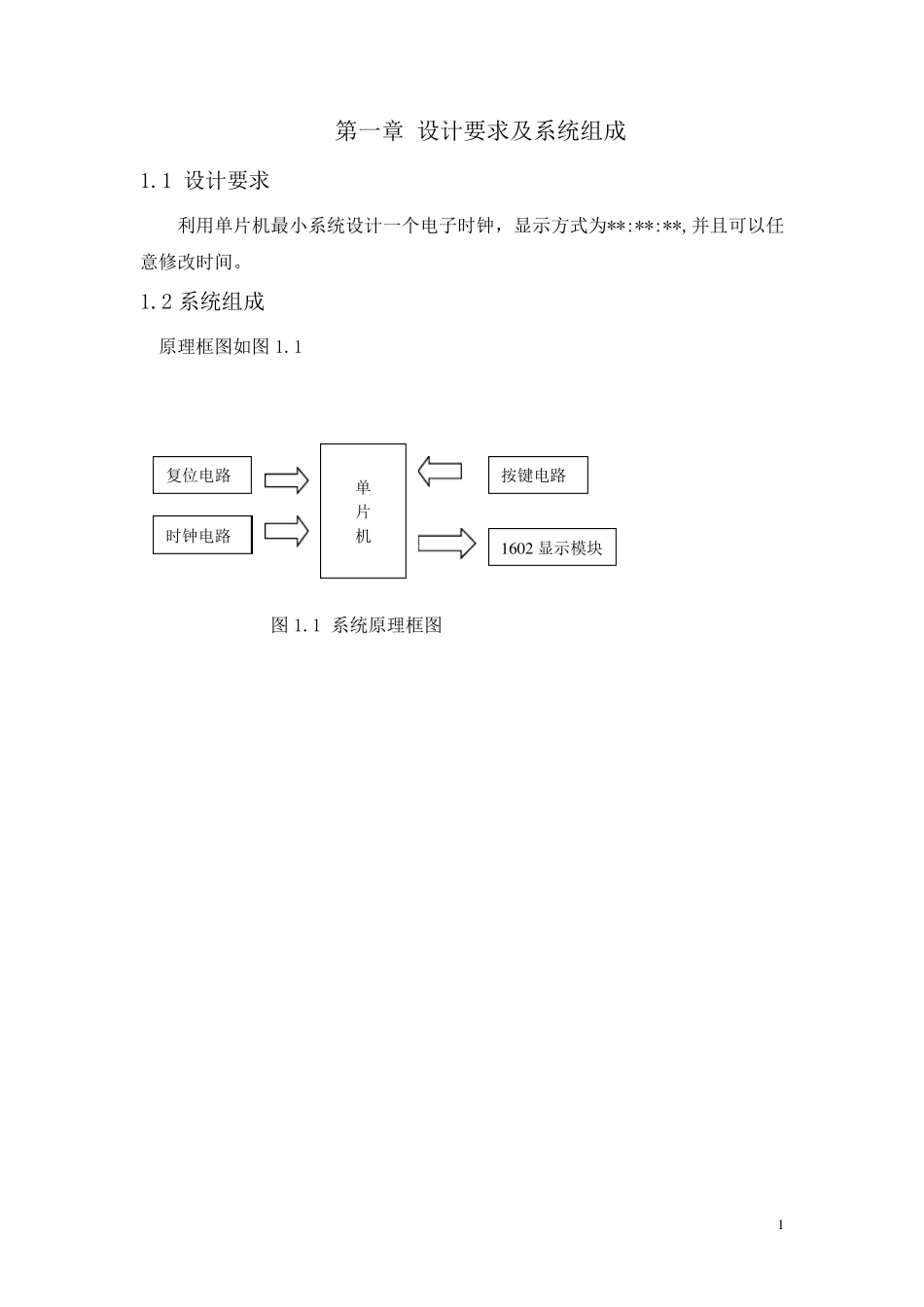

51单片机实现电子时钟功能1602液晶显示_第1页
1/16

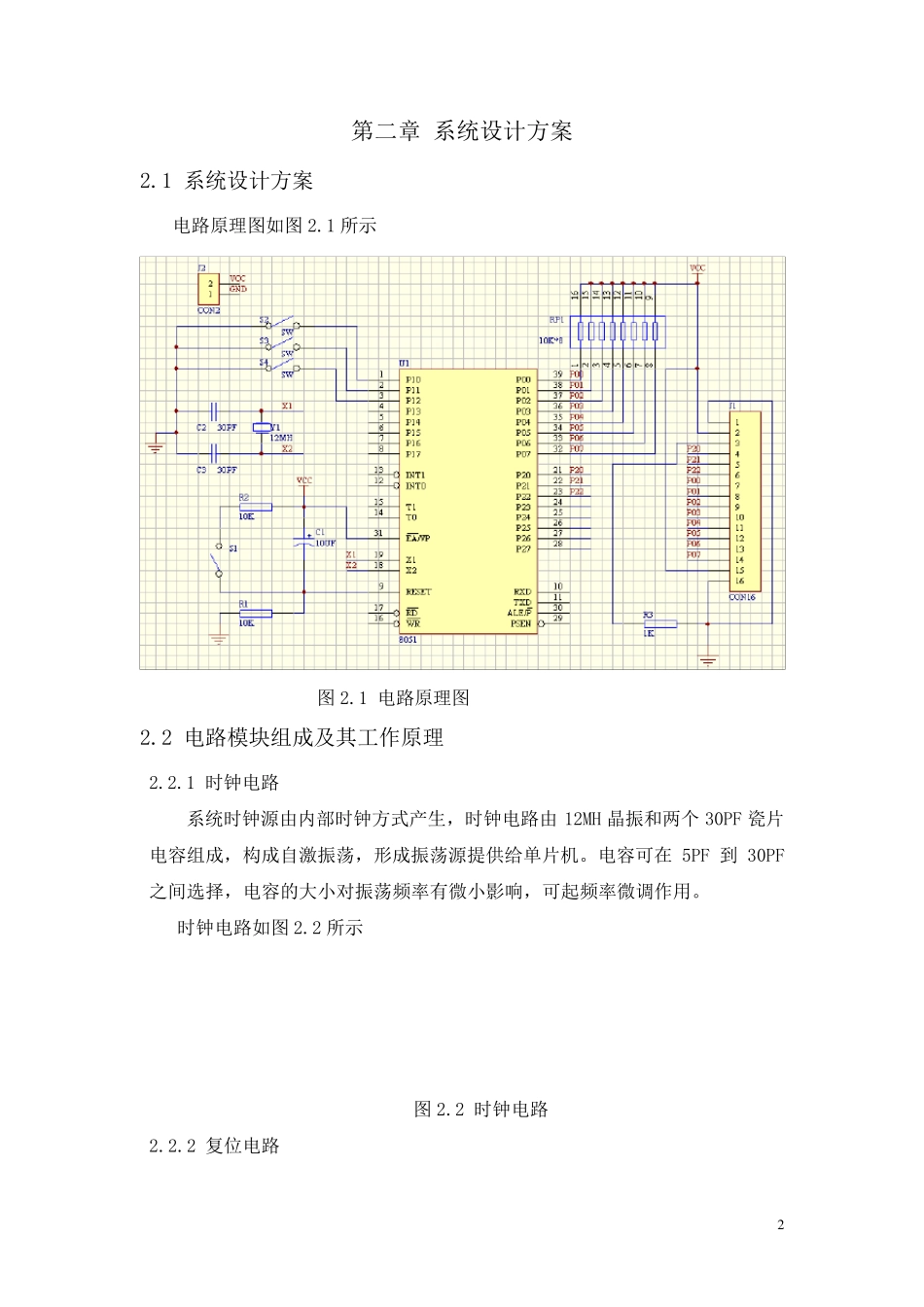

51单片机实现电子时钟功能1602液晶显示_第2页
2/16

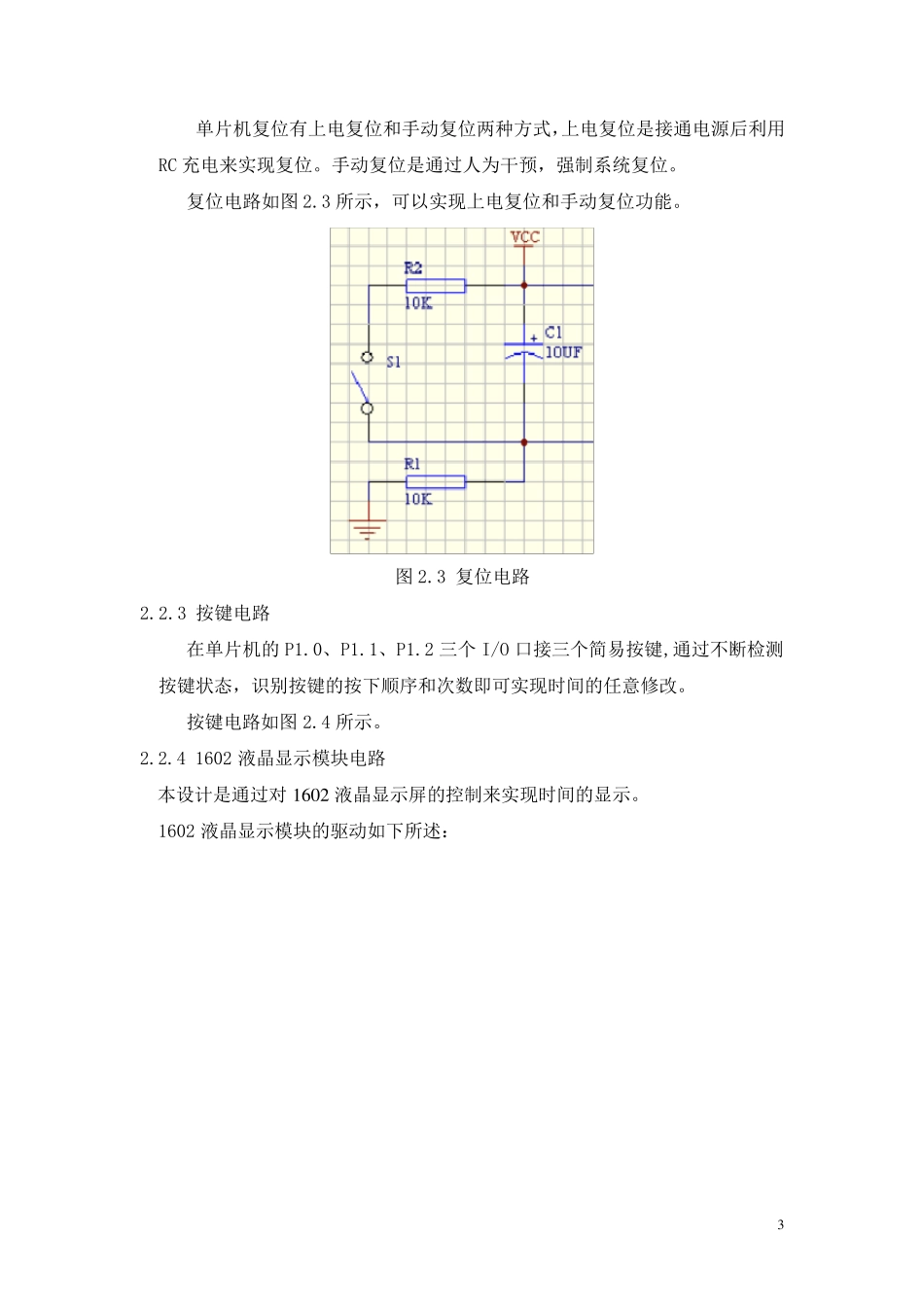

51单片机实现电子时钟功能1602液晶显示_第3页
3/16
1 第一章 设计要求及系统组成 1.1 设计要求 利用单片机最小系统设计一个电子时钟,显示方式为**:**:**,并且可以任意修改时间。 1.2 系统组成 原理框图如图 1.1 图 1.1 系统原理框图 单 片 机 复位电路 时钟电路 按键电路 1 6 0 2 显示模块 2 第二章 系统设计方案 2.1 系统设计方案 电路原理图如图2.1 所示 图2.1 电路原理图 2.2 电路模块组成及其工作原理 2.2.1 时钟电路 系统时钟源由内部时钟方式产生,时钟电路由12MH 晶振和两个30PF 瓷片电容组成,构成自激振荡,形成振荡源提供给单片机。电容可在 5PF 到 30PF之间选择,电容的大小对振荡频率有微小影响,可起频率微调作用。 时钟电路如图2.2 所示 图2.2 时钟电路 2.2.2 复位电路 3 单片机复位有上电复位和手动复位两种方式,上电复位是接通电源后利用RC 充电来实现复位。手动复位是通过人为干预,强制系统复位。 复位电路如图2.3 所示,可以实现上电复位和手动复位功能。 图2.3 复位电路 2.2.3 按键电路 在单片机的P1.0、P1.1、P1.2 三个 I/O 口接三个简易按键,通过不断检测按键状态,识别按键的按下顺序和次数即可实现时间的任意修改。 按键电路如图2.4 所示。 2.2.4 1602 液晶显示模块电路 本设计是通过对 1 6 0 2 液晶显示屏的控制来实现时间的显示。 1602 液晶显示模块的驱动如下所述: 4 图2 .4 1 6 0 2 液晶屏实物图 1602 采用标准的16 脚接口,其中: 第1 脚:VSS 为地电源 第2 脚:VDD 接5V 正电源 第3 脚:V0 为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高,对比度过高时会产生“鬼影”,使用时可以通过一个10K 的电位器调整对比度 第4 脚:RS 为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器。 第5 脚:RW 为读写信号线,高电平时进行读操作,低电平时进行写操作。当 RS 和 RW 共同为低电平时可以写入指令或者显示地址,当RS 为低电平 RW 为高电平时可以读忙信号,当 RS 为高电平 RW 为低电平时可以写入数据。 第6 脚:E 端为使能端,当 E 端由高电平跳变成低电平时,液晶模块执行命令。 第7~14 脚:D0~D7 为8 位双向数据线 第15~16 脚:空脚 5 1602 显示屏的时序图如图2.5。 图2.5 1602 时序图 1602 液晶显示屏与单片机的连线图如图2.6 所示。 图2.6 1602 与单片机连线图 6 第三章 程序...
