51单片机寄存器功能一览表

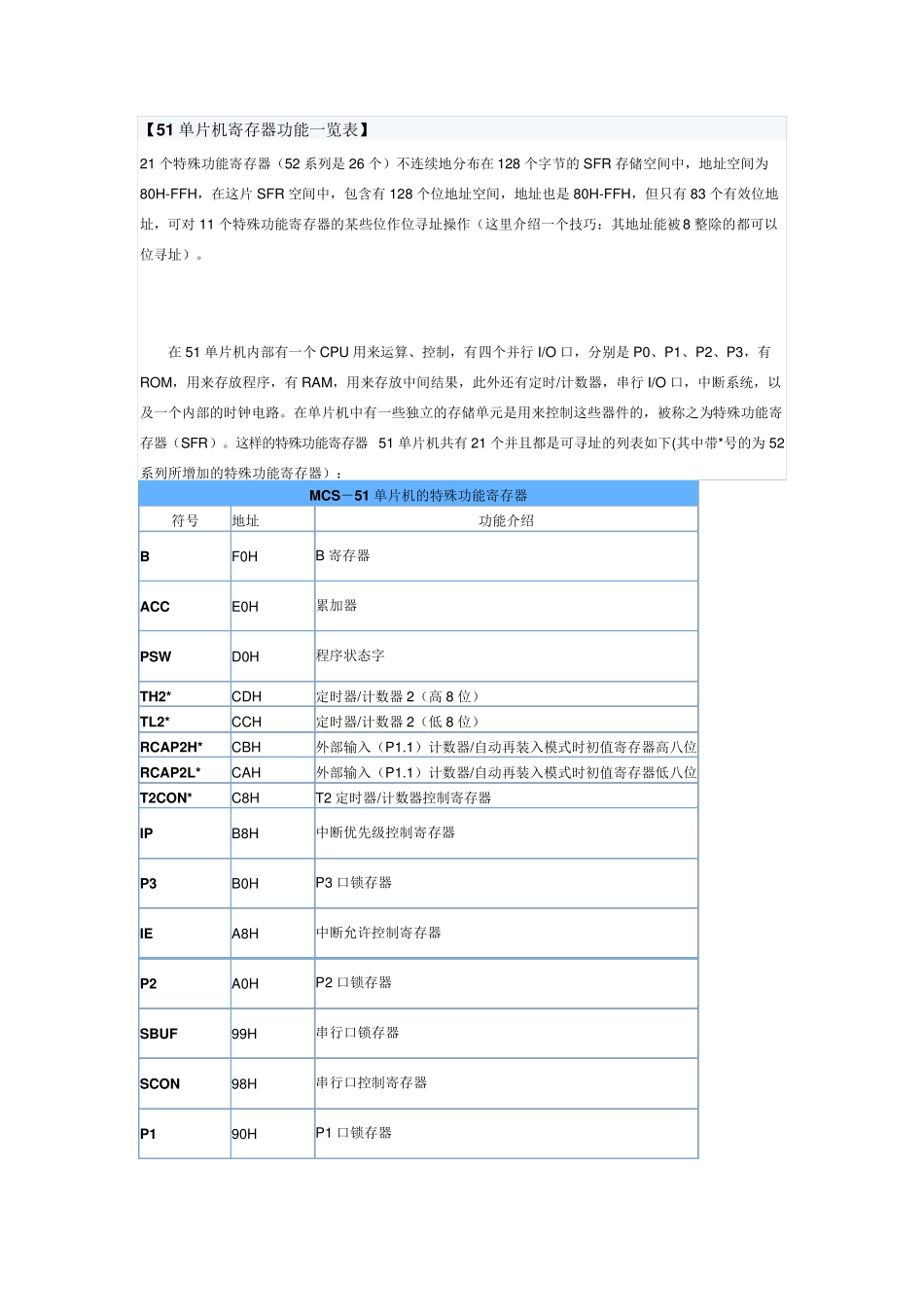

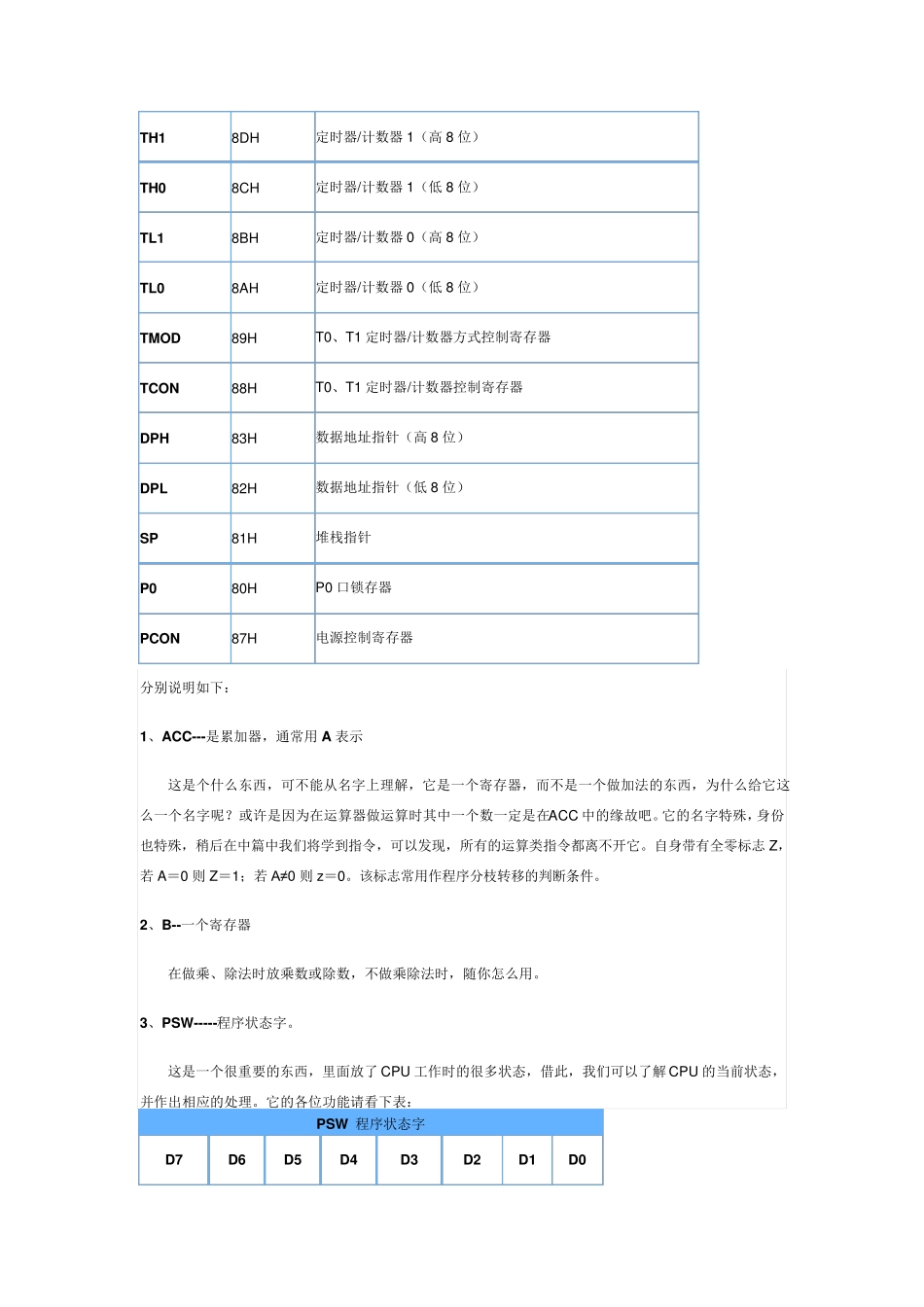

【51 单片机寄存器功能一览表】 21 个特殊功能寄存器（52 系列是26 个）不连续地分布在128 个字节的SFR 存储空间中，地址空间为80H-FFH，在这片SFR 空间中，包含有128 个位地址空间，地址也是80H-FFH，但只有83 个有效位地址，可对11 个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8 整除的都可以位寻址）。 在51 单片机内部有一个CPU 用来运算、控制，有四个并行 I/O 口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行 I/O 口，中断系统，以及一个内部的时钟电路。在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。这样的特殊功能寄存器51 单片机共有21 个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）： MCS－51 单片机的特殊功能寄存器 符号 地址 功能介绍 B F0H B 寄存器 ACC E0H 累加器 PSW D0H 程序状态字 TH2* CDH 定时器/计数器2（高 8 位） TL2* CCH 定时器/计数器2（低 8 位） RCAP2H* CBH 外部输入（P1.1）计数器/自动再装入模式时初值寄存器高八位 RCAP2L* CAH 外部输入（P1.1）计数器/自动再装入模式时初值寄存器低八位 T2CON* C8H T2 定时器/计数器控制寄存器 IP B8H 中断优先级控制寄存器 P3 B0H P3 口锁存器 IE A8H 中断允许控制寄存器 P2 A0H P2 口锁存器 SBUF 99H 串行口锁存器 SCON 98H 串行口控制寄存器 P1 90H P1 口锁存器 TH1 8DH 定时器/计数器1（高8 位） TH0 8CH 定时器/计数器1（低8 位） TL1 8BH 定时器/计数器0（高8 位） TL0 8AH 定时器/计数器0（低8 位） TMOD 89H T0、T1 定时器/计数器方式控制寄存器 TCON 88H T0、T1 定时器/计数器控制寄存器 DPH 83H 数据地址指针（高8 位） DPL 82H 数据地址指针（低8 位） SP 81H 堆栈指针 P0 80H P0 口锁存器 PCON 87H 电源控制寄存器 分别说明如下： 1、ACC---是累加器，通常用 A 表示 这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC 中的缘故吧。它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。自身带有全零标志 Z，若 A＝0 ...
