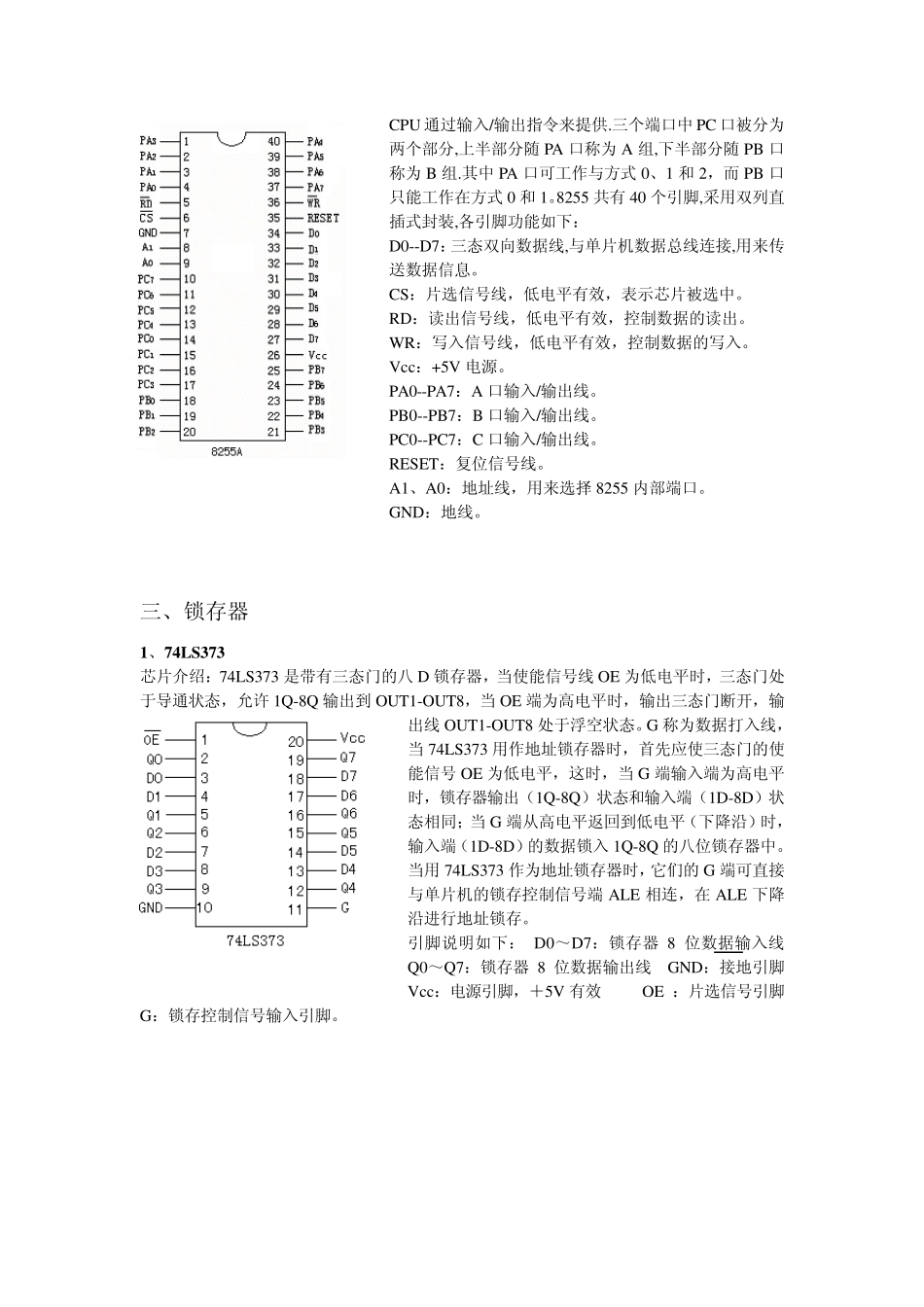

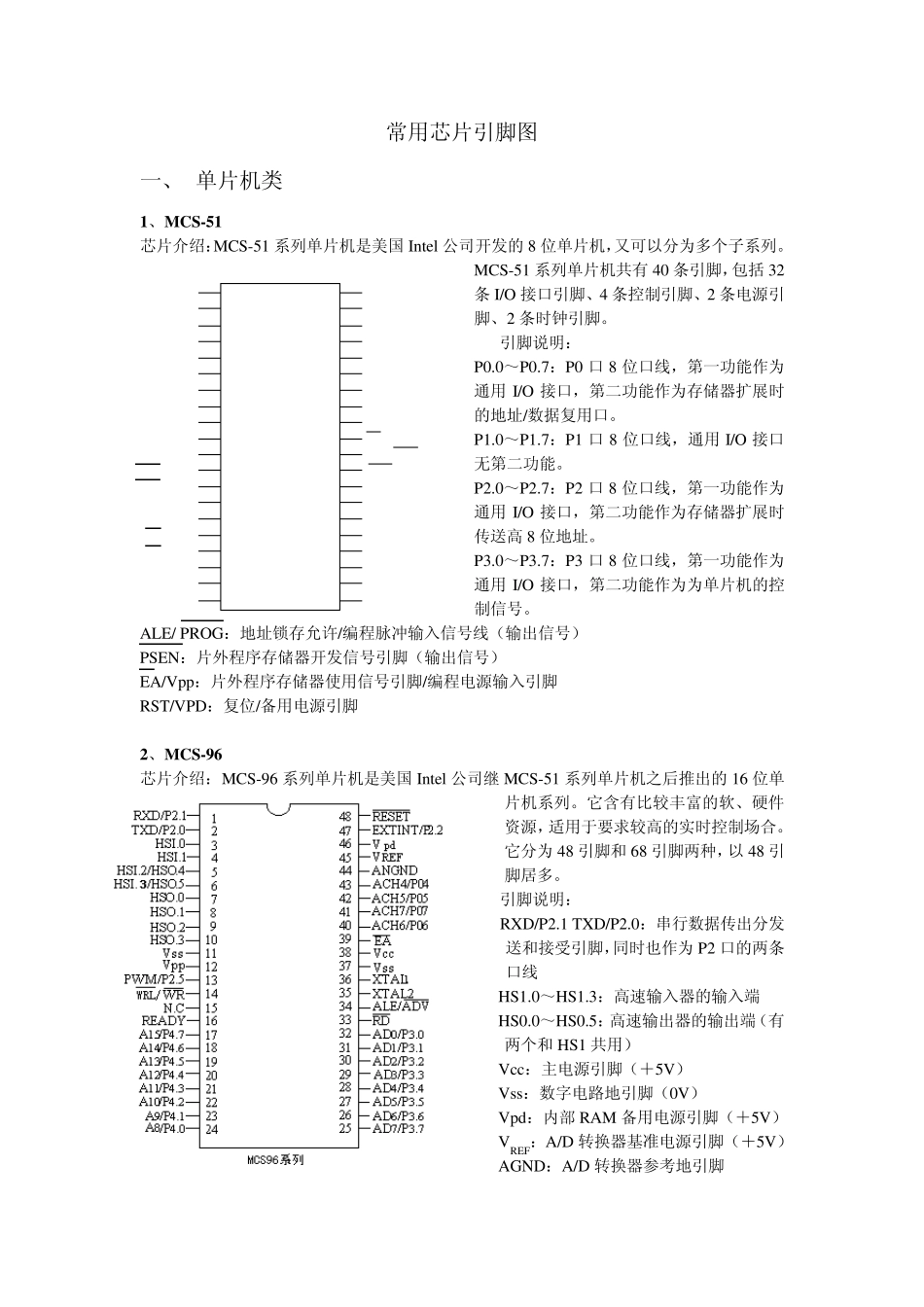

常用芯片引脚图 一、 单片机类 1、MCS-51 芯片介绍：MCS-51 系列单片机是美国 Intel 公司开发的 8 位单片机，又可以分为多个子系列。MCS-51 系列单片机共有 40 条引脚，包括 32条 I/O 接口引脚、4 条控制引脚、2 条电源引脚、2 条时钟引脚。 引脚说明： P0.0～P0.7：P0 口 8 位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时的地址/数据复用口。 P1.0～P1.7：P1 口 8 位口线，通用I/O 接口无第二功能。 P2.0～P2.7：P2 口 8 位口线，第一功能作为通用I/O 接口，第二功能作为存储器扩展时传送高 8 位地址。 P3.0～P3.7：P3 口 8 位口线，第一功能作为通用I/O 接口，第二功能作为为单片机的控制信号。 ALE/ PROG：地址锁存允许/编程脉冲输入信号线（输出信号） PSEN：片外程序存储器开发信号引脚（输出信号） EA/Vpp：片外程序存储器使用信号引脚/编程电源输入引脚 RST/VPD：复位/备用电源引脚 2、MCS-96 芯片介绍：MCS-96 系列单片机是美国 Intel 公司继 MCS-51 系列单片机之后推出的 16 位单片机系列。它含有比较丰富的软、硬件资源，适用于要求较高的实时控制场合。它分为 48 引脚和 68 引脚两种，以 48 引脚居多。 引脚说明： RXD/P2.1 TXD/P2.0：串行数据传出分发送和接受引脚，同时也作为 P2 口的两条口线 HS1.0～HS1.3：高速输入器的输入端 HS0.0～HS0.5：高速输出器的输出端（有两个和 HS1 共用） Vcc：主电源引脚（＋5V） Vss：数字电路地引脚（0V） Vpd：内部 RAM 备用电源引脚（＋5V） VREF：A/D 转换器基准电源引脚（＋5V） AGND：A/D 转换器参考地引脚 12345678910111213141516171819204039383736353433323130292827262524232221P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RSTRXD/P3.0TXD/P3.1INT0/P3.2INT1/P3.3T0/P3.4T1/P3.5WR/P3.6RD/P3.7XTAL2XTAL1VSSVCCP0.0/AD0P0.1/AD1P0.2/AD2P0.3/AD3P0.4/AD4P0.5/AD5P0.6/AD6P0.7/AD7EA/VPPALE/PROGPSENP2.7/A15P2.6/A14P2.5/A13P2.4/A12P2.3/A11P2.2/A10P2.1/A9P2.0/A8803180518751 XTAL1、XTAL2：内部振荡器反相器输入、输出端，常外接晶振。 CLKOUT：内部时钟发生器的输出引脚，提供频率位晶振频率的 1/3 的脉冲供外部使用。 PWM/P2.5：脉宽调制信号输出端/P2 口的一位口线 WR：写信号 N.C：未用 READY：片外存储器就绪信号 A8/P4.0～A15/P4.7：高 8 位地址线/P4 口口线 RST：复位引...
