555声光报警电路设计报告

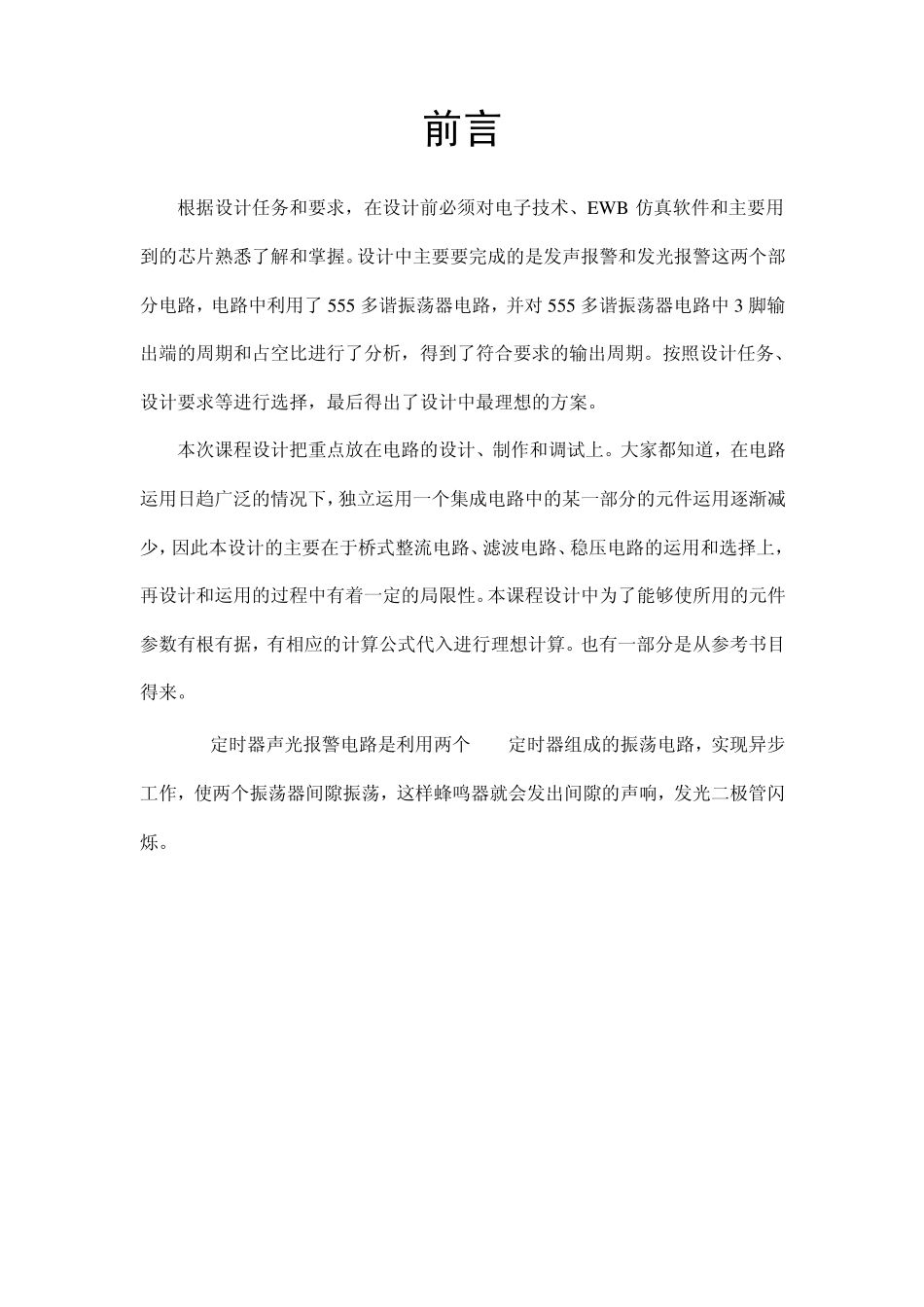

555声光报警电路设计报告_第1页
1/8
555声光报警电路设计报告_第2页
2/8
555声光报警电路设计报告_第3页
3/8
前言 根据设计任务和要求,在设计前必须对电子技术、EW B 仿真软件和主要用到的芯片熟悉了解和掌握。设计中主要要完成的是发声报警和发光报警这两个部分电路,电路中利用了 555 多谐振荡器电路,并对555 多谐振荡器电路中 3 脚输出端的周期和占空比进行了分析,得到了符合要求的输出周期。按照设计任务、设计要求等进行选择,最后得出了设计中最理想的方案。 本次课程设计把重点放在电路的设计、制作和调试上。大家都知道,在电路运用日趋广泛的情况下,独立运用一个集成电路中的某一部分的元件运用逐渐减少,因此本设计的主要在于桥式整流电路、滤波电路、稳压电路的运用和选择上,再设计和运用的过程中有着一定的局限性。本课程设计中为了能够使所用的元件参数有根有据,有相应的计算公式代入进行理想计算。也有一部分是从参考书目得来。 555定时器声光报警电路是利用两个 555定时器组成的振荡电路,实现异步工作,使两个振荡器间隙振荡,这样蜂鸣器就会发出间隙的声响,发光二极管闪烁。 一、课程设计目的 利用 5 5 5 定时器声光报警电路,实现异步工作,使两个振荡器间隙振荡,这样蜂鸣器就好发出间隙的声响,发光二极管闪烁。 二、 课程设计思路: 1 、 硬件组成 本电路包括 555定时器、蜂鸣器、发光二极管等其它电子原件,焊接时需要必要的焊接工具,调试时需要示波器、电源等电子器材以及其它辅助工具。 2 、 电路原理图 3、555定时器声光报警电路原理 电路由两个 555多谐振荡器组成,第一个振荡器的振荡频率为 1~2Hz时,第二个振荡器的振荡频率为 1000Hz。将第一个振荡器的输出(3脚)接到第二个振荡器的复位端(4脚)。在输出高电平时,第二个振荡器振荡;输出低电平时,第二个振荡器停振。这样,蜂鸣器将发出间隙声响。 三、 元件性能分析及相关计算 1、 元器件列表及测量值 编号 器件名称 数量 理论值 测量值 R1 电位器 1 10kΩ 9.99 R2 电阻 1 2kΩ 2.03 R3 电位器 1 20kΩ 20.2 R4 电阻 1 2kΩ 2.01 C1X 碳膜电容 1 0.01μ F C2X 碳膜电容 1 0.01μ F C1 电解电容 1 100μ F C2 电解电容 1 0.1μ F C3 电解电容 1 4.7μ F C4 电解电容 1 10μ F 蜂鸣器 1 发光二极管 1 555定时器 1 插座 1 绘制电路板 1 2.主要元器件介绍 2.1 555定时器 555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 5...
