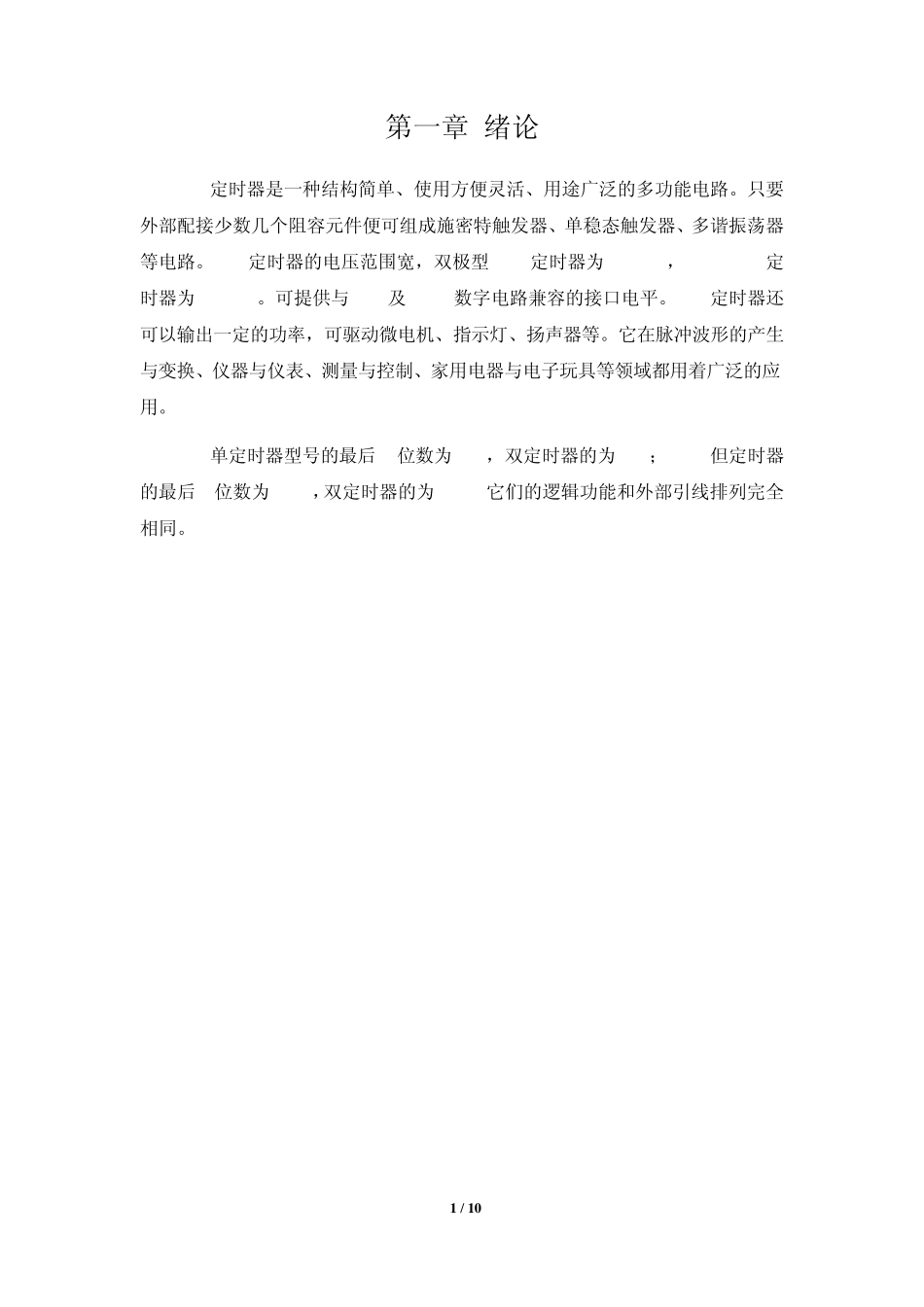

1 / 1 0 第一章 绪论 555定时器是一种结构简单、使用方便灵活、用途广泛的多功能电路。只要外部配接少数几个阻容元件便可组成施密特触发器、单稳态触发器、多谐振荡器等电路。555定时器的电压范围宽，双极型 555定时器为 5~16 V，CMOS 555定时器为 3~18 V。可提供与 TTL及 CMOS数字电路兼容的接口电平。555定时器还可以输出一定的功率，可驱动微电机、指示灯、扬声器等。它在脉冲波形的产生与变换、仪器与仪表、测量与控制、家用电器与电子玩具等领域都用着广泛的应用。 TTL单定时器型号的最后 3位数为 555，双定时器的为 556；CMOS但定时器的最后 4位数为 7555，双定时器的为 7556.它们的逻辑功能和外部引线排列完全相同。 2 / 10 第二章 555定时器声光报警电路设计 一．硬件组成 硬件主要有示波器，电路板等基本硬件;电烙铁，万用表等实验工具;锡丝，铜线等辅助材料。 二．各实验图 2.1 电路原理图 2.2 555定时器声光报警电路原理 2.3印刷电路版图 3 / 10 三．性能指标要求 声光报警电路是一种防盗装置，在有情况时它通过指示灯闪光和蜂鸣器鸣叫，同时报警。要求指示灯闪光频率为 1~2Hz，蜂鸣器发出间隙声响的频率约为1000Hz，指示灯采用发光二极管。 电路由两个 555多谐振荡器组成，第一个振荡器的振荡频率为 1~2Hz时，第二个振荡器的振荡频率为 1000Hz。将第一个振荡器的输出(3脚)接到第二个振荡器的复位端(4脚)。在输出高电平时，第二个振荡器振荡;输出低电平时，第二个振荡器停振。这样，蜂鸣器将发出间隙声响。 4 / 10 第三章 主要元器件原理及相关计算 一．材料列表情单 蜂鸣器1个 C2× 0.01μ F1个 发光二极管 1个 C1× 0.01μ F1个 555集成定时器 2片 C1 100μ F电解电容 1个 R1 10kΩ 电位器1个 C2 0.1μ F电解电容 1个 R2 2kΩ 电阻 1个 C3 4.7μ F电解电容 1个 R3 20kΩ 电位器1个 C4 10μ F电解电容 1个 R4 2kΩ 电阻 1个 二．主要元器件原理及其功能 1．555集成定时器 555定时器555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 555，用 CMOS工艺制作的称为 7555，除单定时器外，还有对应的双定时器556/7556。555定时器的电源电压范围宽，可在 4.5V~16V工作，7555可在 3~18V工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS或者模拟电路电平兼容。 555定时器成本低，性能可靠，...
