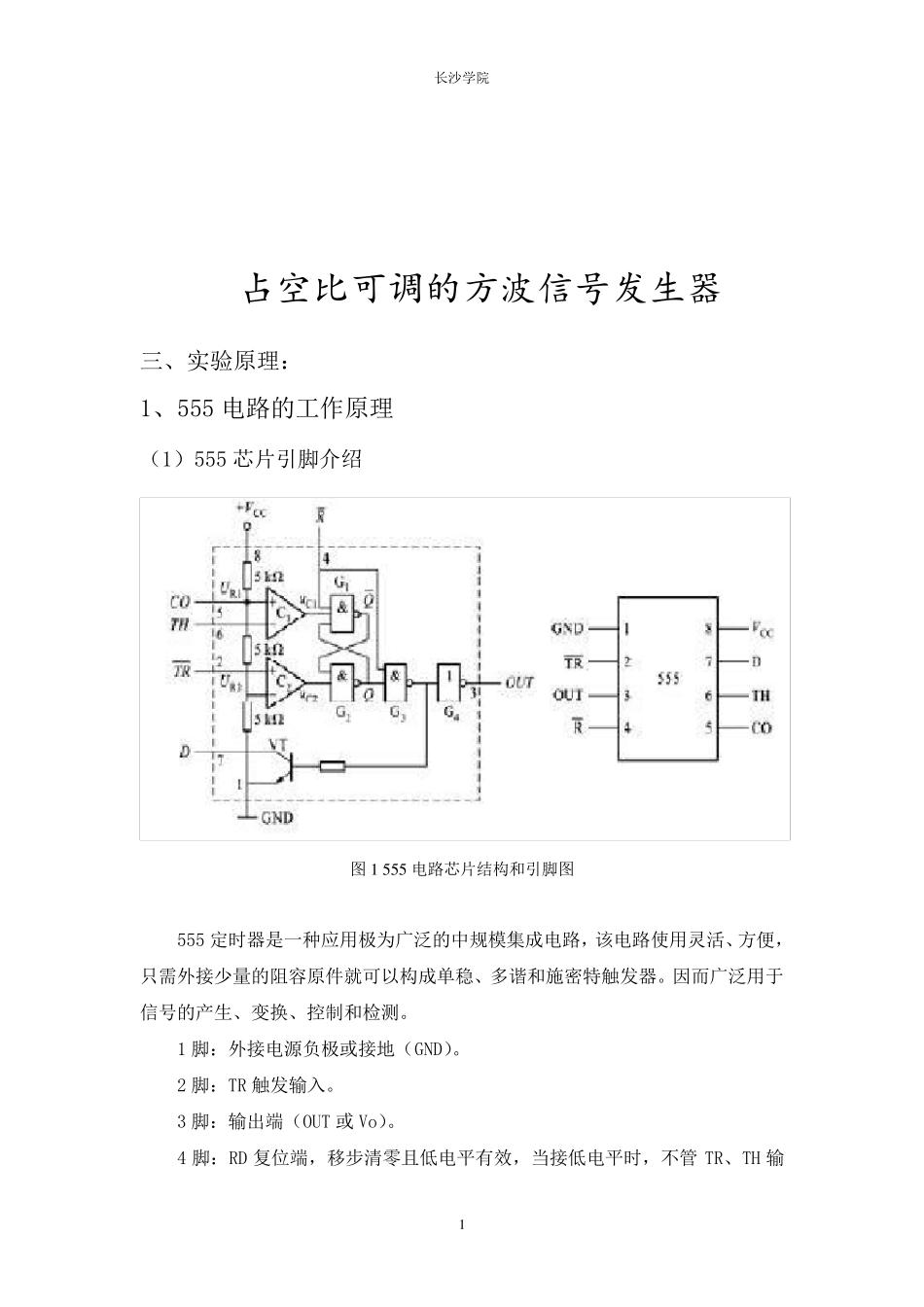

长沙学院 1 占空比可调的方波信号发生器 三、实验原理： 1、555 电路的工作原理 （1）555 芯片引脚介绍 图 1 5 5 5 电路芯片结构和引脚图 555 定时器是一种应用极为广泛的中规模集成电路，该电路使用灵活、方便，只需外接少量的阻容原件就可以构成单稳、多谐和施密特触发器。因而广泛用于信号的产生、变换、控制和检测。 1 脚：外接电源负极或接地（GND）。 2 脚：TR 触发输入。 3 脚：输出端（OUT 或 Vo）。 4 脚：RD 复位端，移步清零且低电平有效，当接低电平时，不管 TR、TH 输长沙学院 2 入什么，电路总是输出“0”。要想使电路正常工作，则4 脚应与电源相连。 5 脚：控制电压端CO(或VC)。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF 电容接地，以防引入干扰。 6 脚：TH 高触发端（阈值输入）。 7 脚：放电端。 8 脚：外接电源VCC（VDD）。 （2）555 功能介绍 555 定时器的功能主要是由两个比较器C1 和 C2 的工作状况决定的。由图 1可知，当V6>VA、V2>VB 时，比较器C1 的输出VC1=0、比较器C2 的输出VC2=1，基本 RS 触发器被置 0，TD 导通，同时VO 为低电平。 当V6VB 时，VC1=1、VC2=1，触发器的状态保持不变，因而 TD 和输出的状态也维持不变。 当V6VA VB >VB 不变 导通 长沙学院 3 图2 利用555 定时器设计方波电路原理图 （2）占空比可调的方波信号发生器分析 如图2 所示，电路只要一加上电压VDD，振荡器便起振。刚通电时，由于C上的电压不能突变，即2 脚电位的起始电平为低电位，使555 置位，3 脚呈高电平。C 通过AR 、D1 对其充电，充电时间CRtA7.0充。压充到阈值电平2/3 VDD时，555 复位，3 脚转呈低电平，此时C 通过Dl、RB、555 内部的放电管放电，放电时间CRtB7.0放。则振荡周期为放充ttT。 占空比:BAARRRTtD充 频率： CRRTfBA 4 3.11 四、实验内容及实验数据 1 、设...
