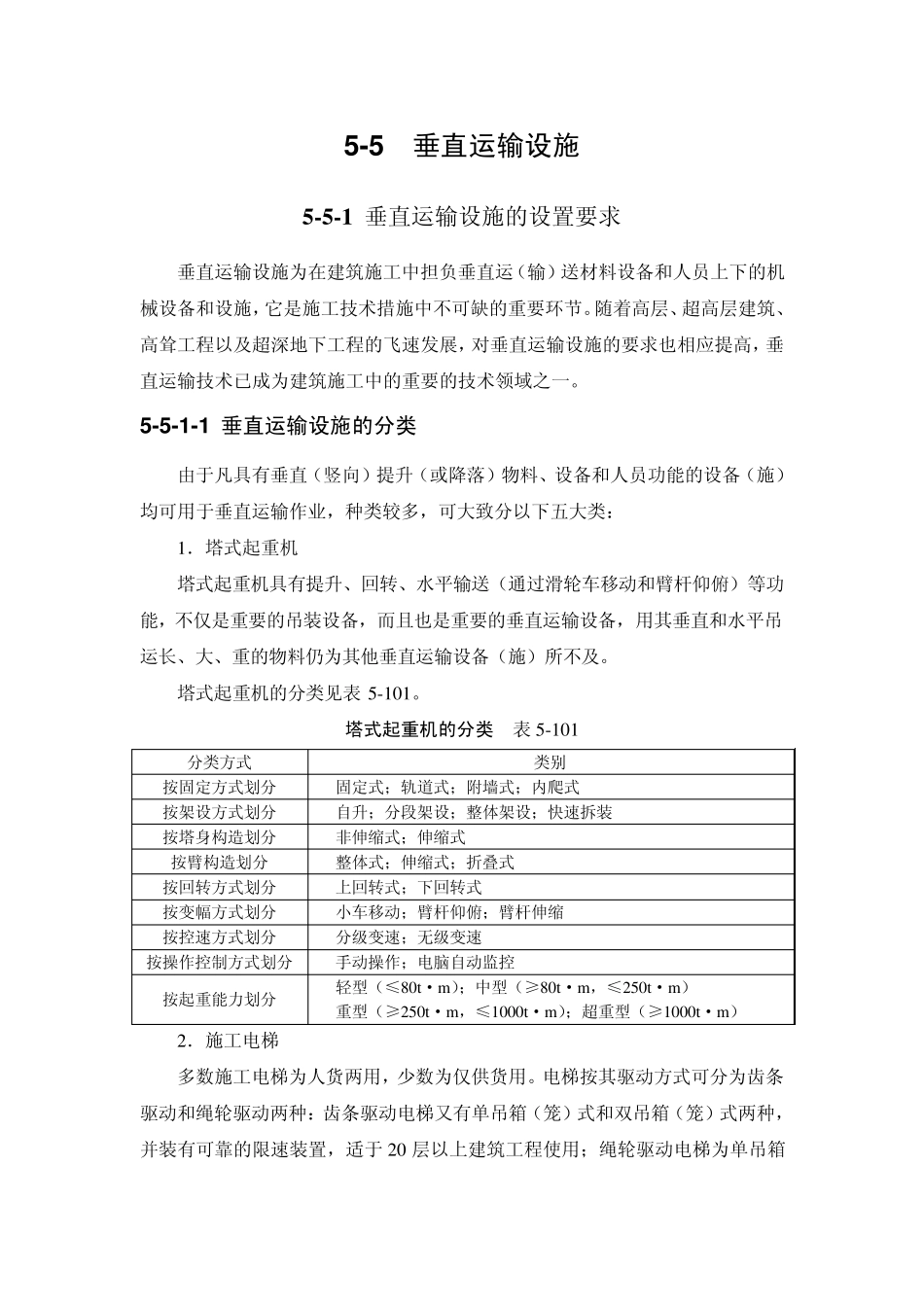

5 -5 垂直运输设施 5 -5 -1 垂直运输设施的设置要求 垂直运输设施为在建筑施工中担负垂直运（输）送材料设备和人员上下的机械设备和设施，它是施工技术措施中不可缺的重要环节。随着高层、超高层建筑、高耸工程以及超深地下工程的飞速发展，对垂直运输设施的要求也相应提高，垂直运输技术已成为建筑施工中的重要的技术领域之一。 5 -5 -1 -1 垂直运输设施的分类 由于凡具有垂直（竖向）提升（或降落）物料、设备和人员功能的设备（施）均可用于垂直运输作业，种类较多，可大致分以下五大类： 1．塔式起重机 塔式起重机具有提升、回转、水平输送（通过滑轮车移动和臂杆仰俯）等功能，不仅是重要的吊装设备，而且也是重要的垂直运输设备，用其垂直和水平吊运长、大、重的物料仍为其他垂直运输设备（施）所不及。 塔式起重机的分类见表5-101。 塔式起重机的分类 表5-101 分类方式 类别 按固定方式划分 固定式；轨道式；附墙式；内爬式 按架设方式划分 自升；分段架设；整体架设；快速拆装 按塔身构造划分 非伸缩式；伸缩式 按臂构造划分 整体式；伸缩式；折叠式 按回转方式划分 上回转式；下回转式 按变幅方式划分 小车移动；臂杆仰俯；臂杆伸缩 按控速方式划分 分级变速；无级变速 按操作控制方式划分 手动操作；电脑自动监控 按起重能力划分 轻型（≤80t²m）；中型（≥80t²m，≤250t²m） 重型（≥250t²m，≤1000t²m）；超重型（≥1000t²m） 2．施工电梯 多数施工电梯为人货两用，少数为仅供货用。电梯按其驱动方式可分为齿条驱动和绳轮驱动两种：齿条驱动电梯又有单吊箱（笼）式和双吊箱（笼）式两种，并装有可靠的限速装置，适于 20 层以上建筑工程使用；绳轮驱动电梯为单吊箱（笼），无限速装置，轻巧便宜，适于20 层以下建筑工程使用。 3．物料提升架 物料提升架包括井式提升架（简称“井架”）、龙门式提升架（简称“龙门架”）、塔式提升架（简称“塔架”）和独杆升降台等，它们的共同特点为： （1）提升采用卷扬，卷扬机设于架体外； （2）安全设备一般只有防冒顶、防坐冲和停层保险装置，因而只允许用于物料提升，不得载运人员； （3）用于10 层以下时，多采用缆风固定；用于超过 10 层的高层建筑施工时，必须采取附墙方式固定，成为无缆风高层物料提升架，并可在顶部设液压顶升构造，实现井架或塔架标准节的自升接高。 塔架是一种采用类似塔式起重机的塔身和附墙构造、两侧悬挂...
