5630LED灯珠中文规格书

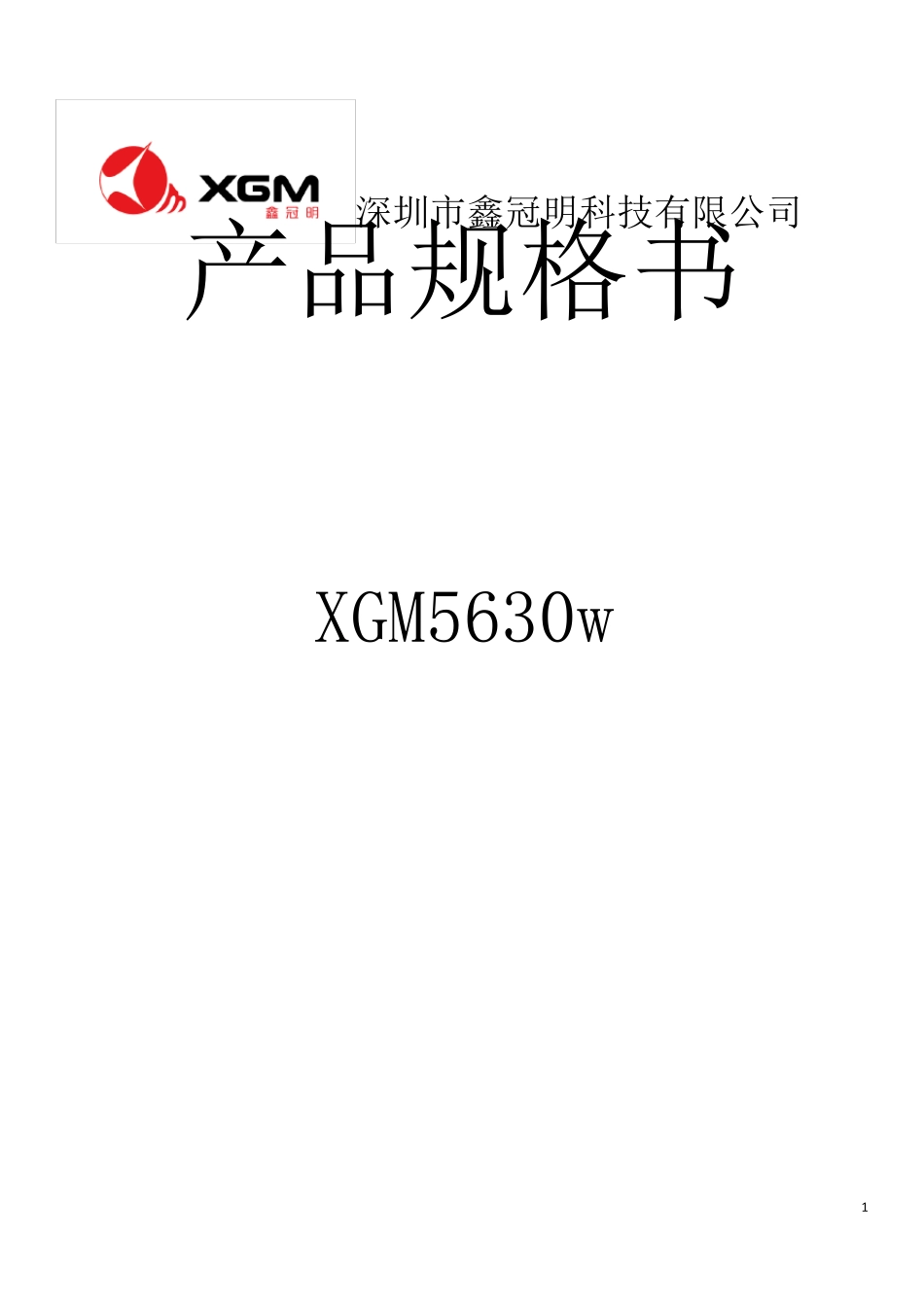

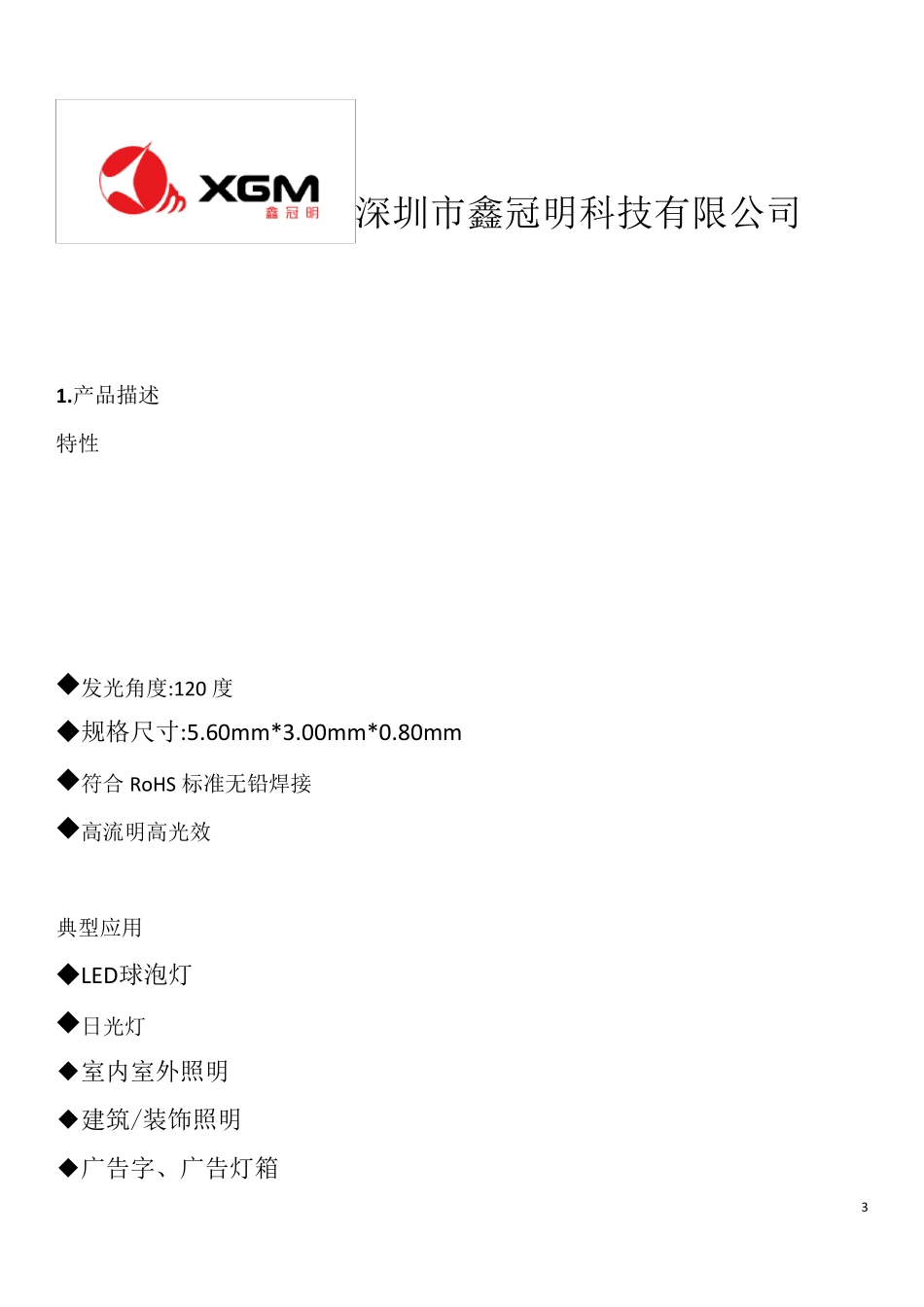

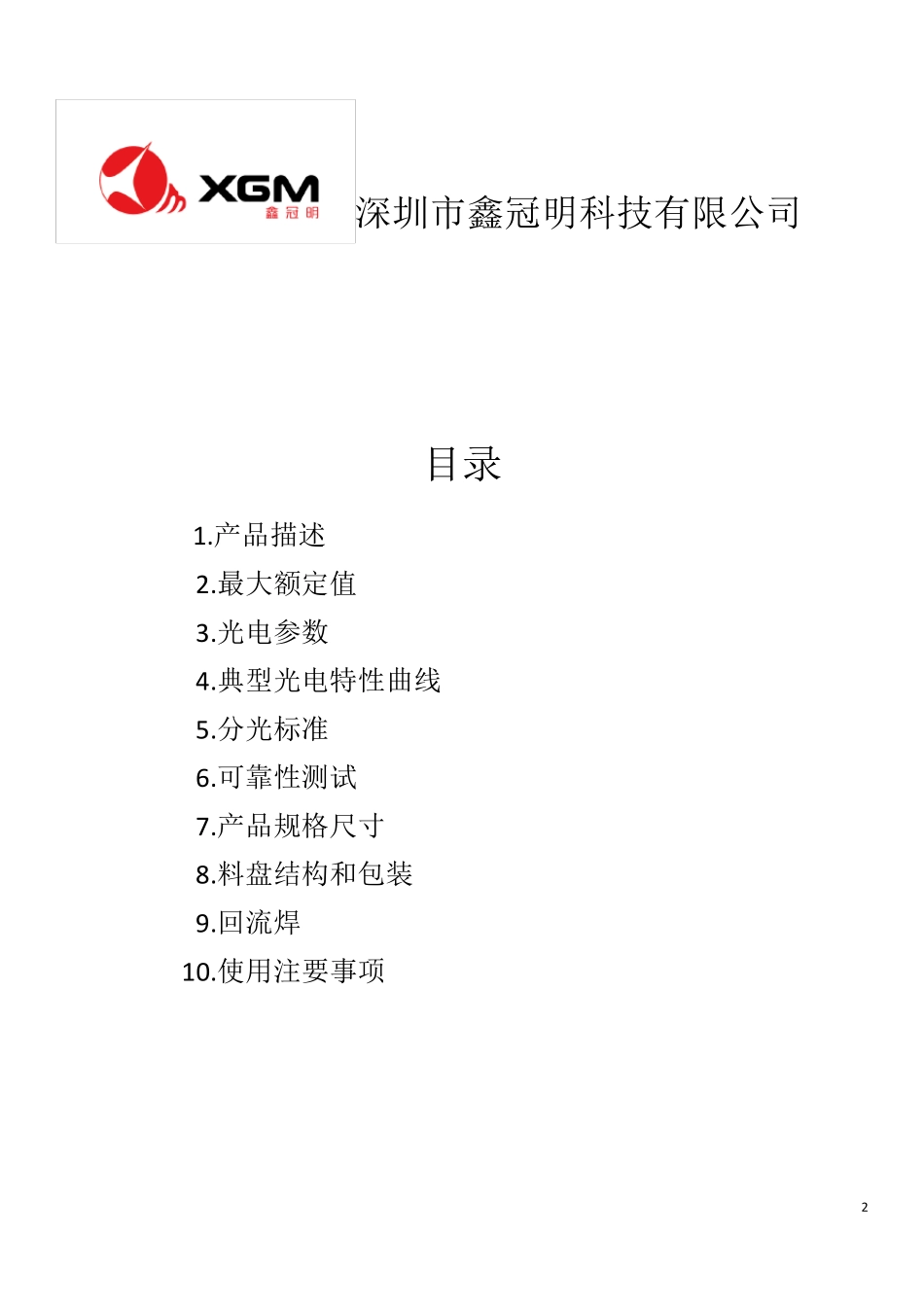

深圳市鑫冠明科技有限公司 1 产品规格书 XGM5630w 深圳市鑫冠明科技有限公司 2 目录 1.产品描述 2.最大额定值 3.光电参数 4.典型光电特性曲线 5.分光标准 6.可靠性测试 7.产品规格尺寸 8.料盘结构和包装 9.回流焊 10.使用注要事项 深圳市鑫冠明科技有限公司 3 1 .产品描述 特性 ◆发光角度:120 度 ◆规格尺寸:5.60mm*3.00mm*0.80mm ◆符合RoHS 标准无铅焊接 ◆高流明高光效 典型应用 ◆LED球泡灯 ◆日光灯 ◆室内室外照明 ◆建筑/装饰照明 ◆广告字、广告灯箱 深圳市鑫冠明科技有限公司 4 材料 物料项目 类型 支架底部 PPA 与金属散热片结合 支架外壳 耐热聚合物 封装树脂 硅树脂 电极 镀银铜金 固晶材料 导热硅胶 芯片材料 三安 2.最大额定值 =25℃ 参数 符号 数值 单位 消耗功率 500 mW 正向电流 150 mA 反向电压 5 v 工作温度范围 -20~+85 ℃ 储存温度范围 -35~+85 ℃ 脉冲正向电流 300 mA 抗静电能力 ESD 2000(HBM) V 深圳市鑫冠明科技有限公司 5 3.光电参数 参数 符号 等级 条件 最小 最大 Unit 输出流明 L1 =150m A 40 45 lm L2 45 50 L3 50 55 L4 55 60 输出电压 V1 =150m A 2.9 3.0 V V2 3.0 3.1 V3 3.1 3.2 V4 3.2 3.3 V5 3.3 3.4 发光角度 2 - =150m A 118 123 deg 显色指数 - =150m A 80 85 - 公差: :±0.03V,:±2%,:±2 4.典型光电特性曲线 深圳市鑫冠明科技有限公司 6 光谱图 深圳市鑫冠明科技有限公司 7 5.分光标准 色度图(ANSI C78.377A) 深圳市鑫冠明科技有限公司 8 ◆Bin 区分布 2700K 暂无 Rank CIE-X CIE-Y Rank CIE-X CIE-Y 27C01 (2600-2800K) 0.4481 0.4152 27C02 (2600-2800K) 0.4583 0.424 暂无 0.4537 0.4031 0.464 0.4116 0.464 0.4116 0.4744 0.4204 0.4583 0.424 0.4685 0.4329 3000K Rank CIE-X CIE-Y Rank CIE-X CIE-Y Rank CIE-X CIE-Y 30C01 (2900-3100K) 0.4271 0.399 30C02 0.4494 0.4153 30C03 0.4386 0.4181 0.4373 0.3964 0.4494 0.4153 0.4494 0.4153 深圳市鑫冠明科技有限公司 9 0.4433 0.4057 (2900-3100K) 0.4494 0.4153 (2900-3100K) 0.4554 0.4246 0.4328 0.4085 0.4386 0.4181 0.4443 0.4276 4000K 无 Rank CIE-X CIE-Y Rank CIE-X CIE-Y Rank CIE-...
