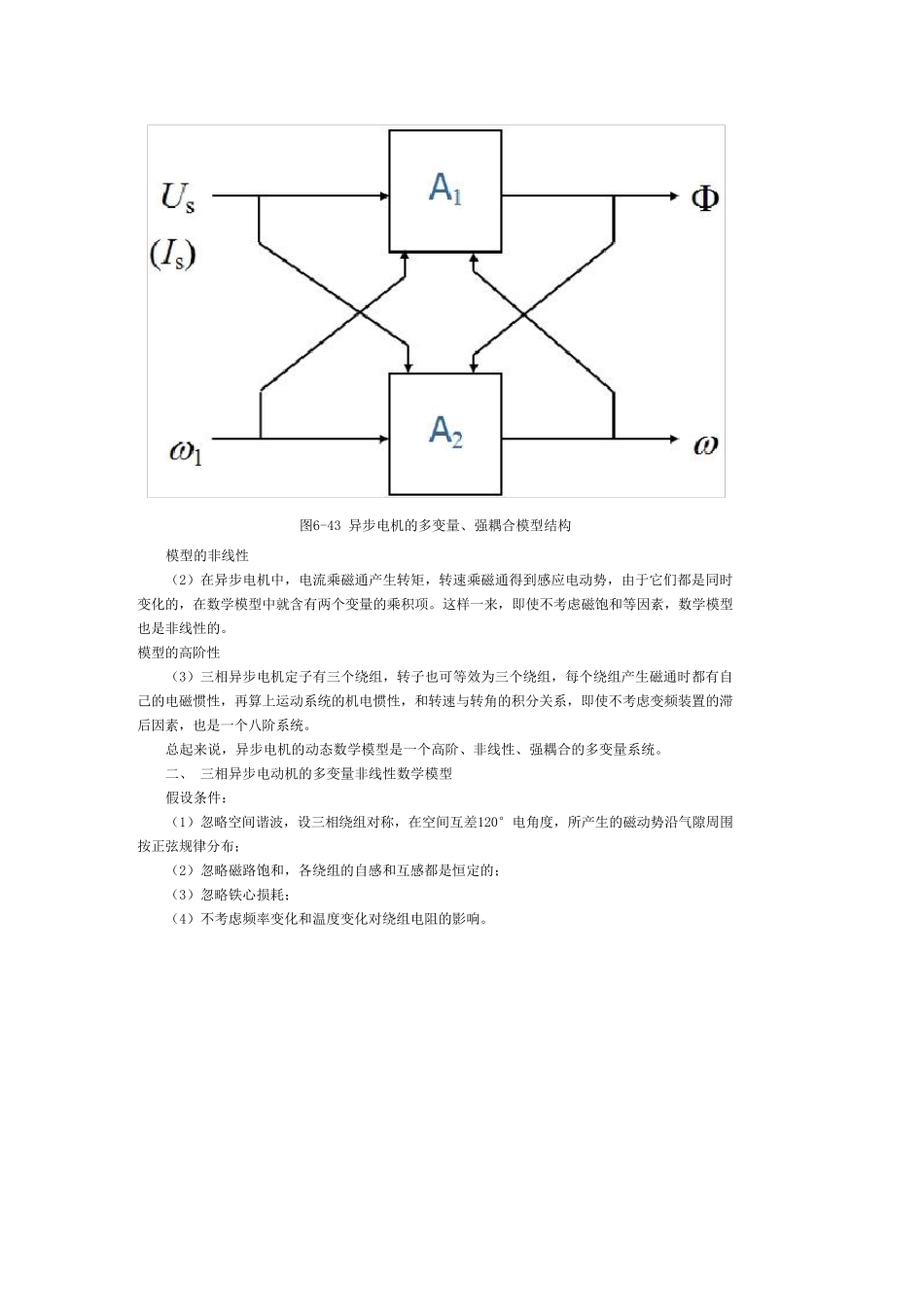

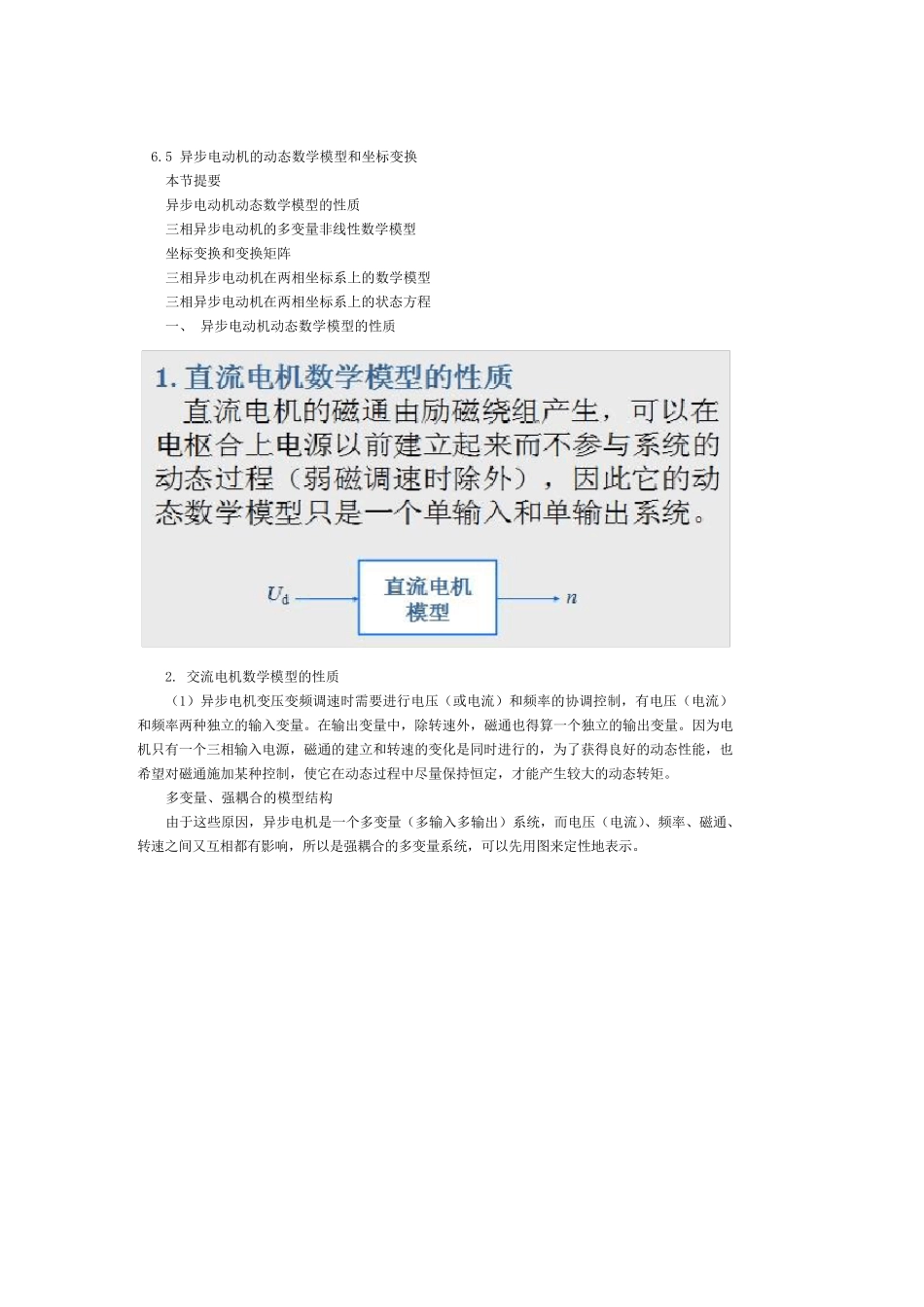

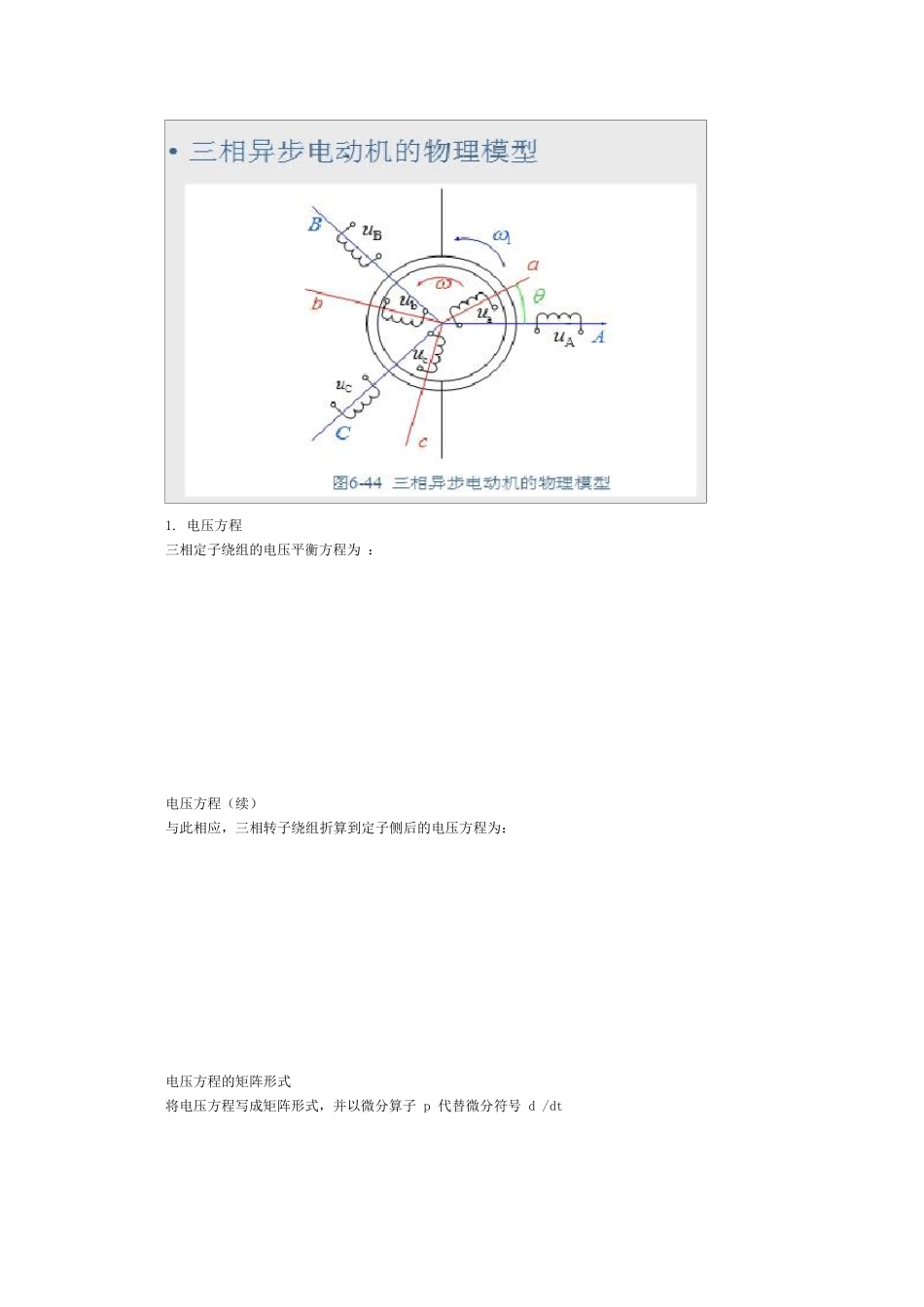

6.5 异步电动机的动态数学模型和坐标变换 本节提要 异步电动机动态数学模型的性质 三相异步电动机的多变量非线性数学模型 坐标变换和变换矩阵 三相异步电动机在两相坐标系上的数学模型 三相异步电动机在两相坐标系上的状态方程 一、 异步电动机动态数学模型的性质 2. 交流电机数学模型的性质 （1）异步电机变压变频调速时需要进行电压（或电流）和频率的协调控制，有电压（电流）和频率两种独立的输入变量。在输出变量中，除转速外，磁通也得算一个独立的输出变量。因为电机只有一个三相输入电源，磁通的建立和转速的变化是同时进行的，为了获得良好的动态性能，也希望对磁通施加某种控制，使它在动态过程中尽量保持恒定，才能产生较大的动态转矩。 多变量、强耦合的模型结构 由于这些原因，异步电机是一个多变量（多输入多输出）系统，而电压（电流）、频率、磁通、转速之间又互相都有影响，所以是强耦合的多变量系统，可以先用图来定性地表示。 图6-43 异步电机的多变量、强耦合模型结构 模型的非线性 （2）在异步电机中，电流乘磁通产生转矩，转速乘磁通得到感应电动势，由于它们都是同时变化的，在数学模型中就含有两个变量的乘积项。这样一来，即使不考虑磁饱和等因素，数学模型也是非线性的。 模型的高阶性 （3）三相异步电机定子有三个绕组，转子也可等效为三个绕组，每个绕组产生磁通时都有自己的电磁惯性，再算上运动系统的机电惯性，和转速与转角的积分关系，即使不考虑变频装置的滞后因素，也是一个八阶系统。 总起来说，异步电机的动态数学模型是一个高阶、非线性、强耦合的多变量系统。 二、 三相异步电动机的多变量非线性数学模型 假设条件： （1）忽略空间谐波，设三相绕组对称，在空间互差120°电角度，所产生的磁动势沿气隙周围按正弦规律分布； （2）忽略磁路饱和，各绕组的自感和互感都是恒定的； （3）忽略铁心损耗； （4）不考虑频率变化和温度变化对绕组电阻的影响。 1. 电压方程 三相定子绕组的电压平衡方程为 ： 电压方程（续） 与此相应，三相转子绕组折算到定子侧后的电压方程为： 电压方程的矩阵形式 将电压方程写成矩阵形式，并以微分算子 p 代替微分符号 d /dt 或写成（6-67b） 2. 磁链方程 每个绕组的磁链是它本身的自感磁链和其它绕组对它的互感磁链之和，因此，六个绕组的磁链可表达为 ： 或写成（6-68b） 电感矩阵 式中，L 是6×6电感矩阵，其中对角线元素 LA...
