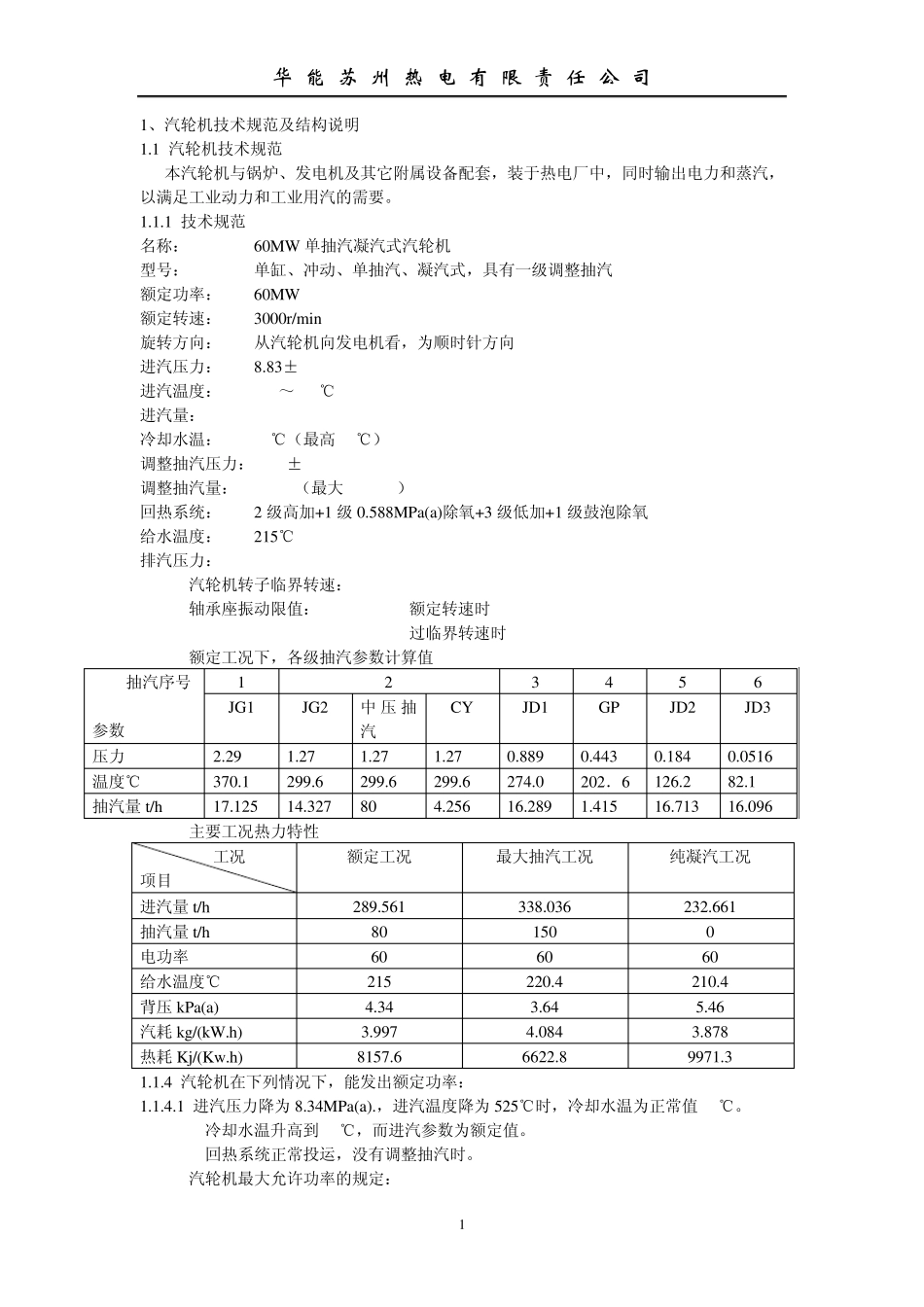

华 能 苏 州 热 电 有 限 责 任 公 司 1 1、汽轮机技术规范及结构说明 1.1 汽轮机技术规范 本汽轮机与锅炉、发电机及其它附属设备配套，装于热电厂中，同时输出电力和蒸汽，以满足工业动力和工业用汽的需要。 1.1.1 技术规范 名称： 60MW 单抽汽凝汽式汽轮机 型号： 单缸、冲动、单抽汽、凝汽式，具有一级调整抽汽 额定功率： 60MW 额定转速： 3000r/min 旋转方向： 从汽轮机向发电机看，为顺时针方向 进汽压力： 8.83±0.49MPa(a) 进汽温度： 525～540℃ 进汽量： 289.561t/h 冷却水温： 20℃（最高 30℃） 调整抽汽压力：1.27±0.294MPa(a) 调整抽汽量： 80t/h（最大 150t/h） 回热系统： 2 级高加+1 级0.588MPa(a)除氧+3 级低加+1 级鼓泡除氧 给水温度： 215℃ 排汽压力： 4.34kPa(a) 1.1.2 汽轮机转子临界转速：1440r/min 轴承座振动限值： 0.03mm(额定转速时) 0.05mm(过临界转速时) 1.1.3 额定工况下，各级抽汽参数计算值 抽汽序号 参数 1 2 3 4 5 6 JG1 JG2 中压抽汽 CY JD1 GP JD2 JD3 压力MPa(a) 2.29 1.27 1.27 1.27 0.889 0.443 0.184 0.0516 温度℃ 370.1 299.6 299.6 299.6 274.0 202．6 126.2 82.1 抽汽量 t/h 17.125 14.327 80 4.256 16.289 1.415 16.713 16.096 主要工况热力特性 工况 项目 额定工况 最大抽汽工况 纯凝汽工况 进汽量 t/h 289.561 338.036 232.661 抽汽量 t/h 80 150 0 电功率MW 60 60 60 给水温度℃ 215 220.4 210.4 背压kPa(a) 4.34 3.64 5.46 汽耗 kg/(kW.h) 3.997 4.084 3.878 热耗 Kj/(Kw .h) 8157.6 6622.8 9971.3 1.1.4 汽轮机在下列情况下，能发出额定功率： 1.1.4.1 进汽压力降为8.34MPa(a).，进汽温度降为525℃时，冷却水温为正常值 20℃。 1.1.4.2 冷却水温升高到 33℃，而进汽参数为额定值。 1.1.4.3 回热系统正常投运，没有调整抽汽时。 1.1.5 汽轮机最大允许功率的规定： 华 能 苏 州 热 电 有 限 责 任 公 司 2 回热系统正常投运，调整抽汽量为零时，汽轮机最大允许功率为60MW。 1.1.6 汽轮机本体主要部件重量t: ⑴ 转子 9.2 ⑵ 汽缸上半起吊重量（不包括后汽缸） 不包括隔板、隔板套 10.3 包括隔板、隔板套 32 ⑶ 后汽缸下半 12.5 ⑷ 高压调节汽门 2³2.45 ⑸ 主汽门 4.86 (6) 本体部分重量（指...
