66kV主变压器安装作业指导书

66kV主变压器安装作业指导书_第1页
1/16
66kV主变压器安装作业指导书_第2页
2/16
66kV主变压器安装作业指导书_第3页
3/16

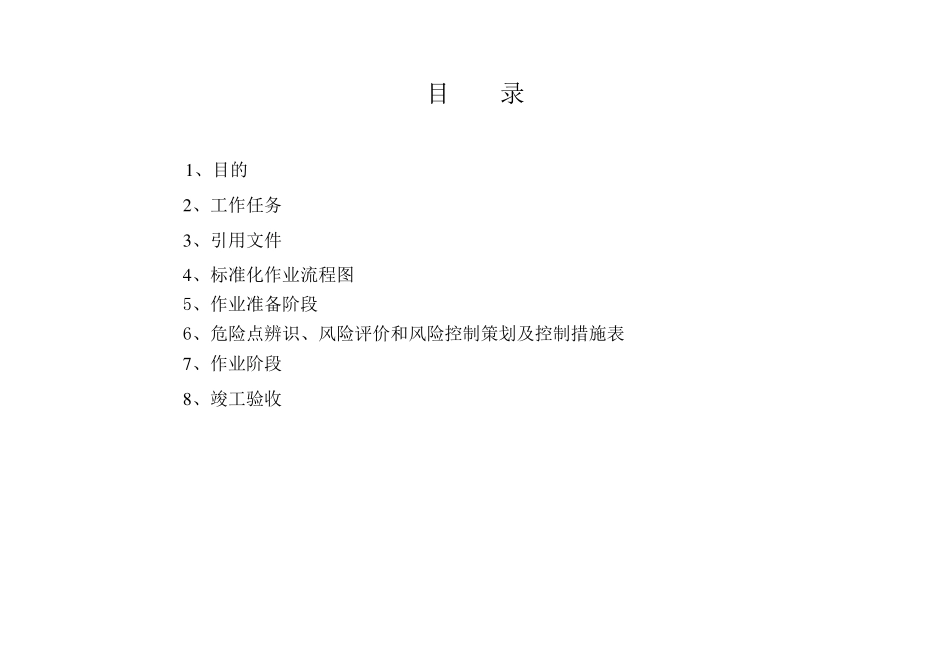

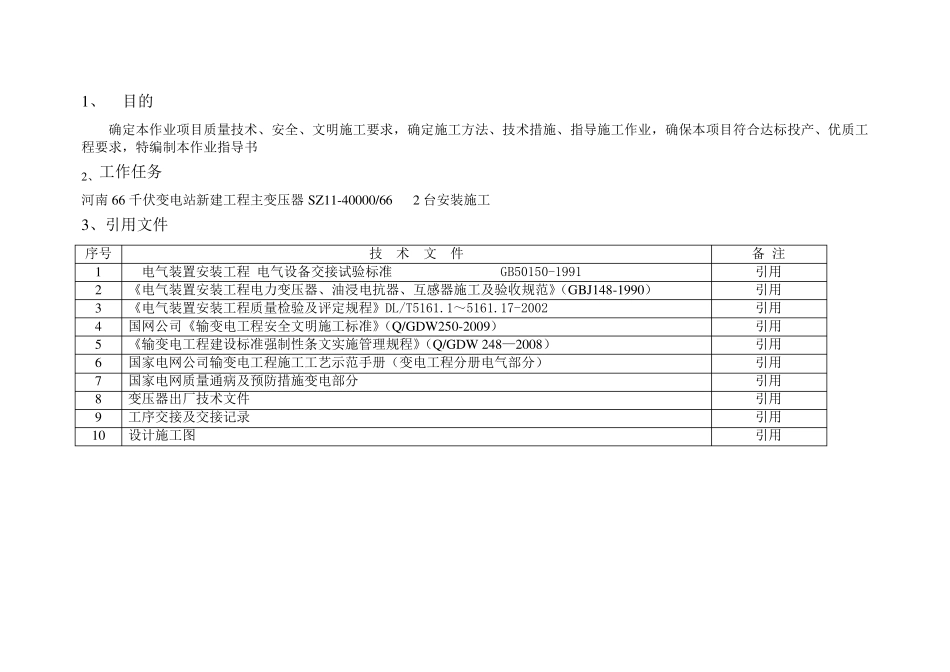

河南6 6 千伏变电站新建工程主变压器安装作业指导书 批 准: 年 月 日 审 核: 年 月 日 编 写: 年 月 日 作业负责人: 盘锦电力建设有限公司河南6 6 千伏变电站新建工程施工项目部 目 录 1 、目的 2 、工作任务 3 、引用文件 4 、标准化作业流程图 5、作业准备阶段 6、危险点辨识、风险评价和风险控制策划及控制措施表 7 、作业阶段 8 、竣工验收 1、 目的 确定本作业项目质量技术、安全、文明施工要求,确定施工方法、技术措施、指导施工作业,确保本项目符合达标投产、优质工程要求,特编制本作业指导书 2、工作任务 河南66 千伏变电站新建工程主变压器SZ11-40000/66 2 台安装施工 3、引用文件 序号 技 术 文 件 备 注 1 <<电气装置安装工程 电气设备交接试验标准>>GB50150-1991 引用 2 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GBJ148-1990) 引用 3 《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17-2002 引用 4 国网公司《输变电工程安全文明施工标准》(Q/GDW250-2009) 引用 5 《输变电工程建设标准强制性条文实施管理规程》(Q/GDW 248—2008) 引用 6 国家电网公司输变电工程施工工艺示范手册(变电工程分册电气部分) 引用 7 国家电网质量通病及预防措施变电部分 引用 8 变压器出厂技术文件 引用 9 工序交接及交接记录 引用 10 设计施工图 引用 4 、标准化作业流程图 变压器施工标准化作业流程图 1 、准备阶段 填写安全施工作业票并签发 编制标准化作业指导书 收集资料 确定作业任务 准备工器具、备品备件及材料 安全技术交底 2 、作业阶段 履行安全施工作业票手续 按安全施工作业票交待危险点及签名 现场工具、材料摆放 开始作业并履行工作监护制度,中间验收 作业完毕,进行验收 履行工作终结手续 进行技术资料整理 单位工程质量检验评定 3 、结束阶段 5、作业准备阶段 5.1 施工前准备工作 √ 序号 内 容 标 准 备 注 1 现场调查 掌握现场实际情况。 2 技术准备 安装报告及相关技术资料准备齐全。 3 工器具准备 开工前一次性准备完毕。 4 备品备件及材料准备 开工前一次性准备完毕。 5 办理动火审批手续 工作前办理审批手续。 6 通知厂家及相关专业 厂家派人进行技术指导,相关专业进行配合。 5.2 召开班前会(详见班组日志) √ 序号 内 ...
