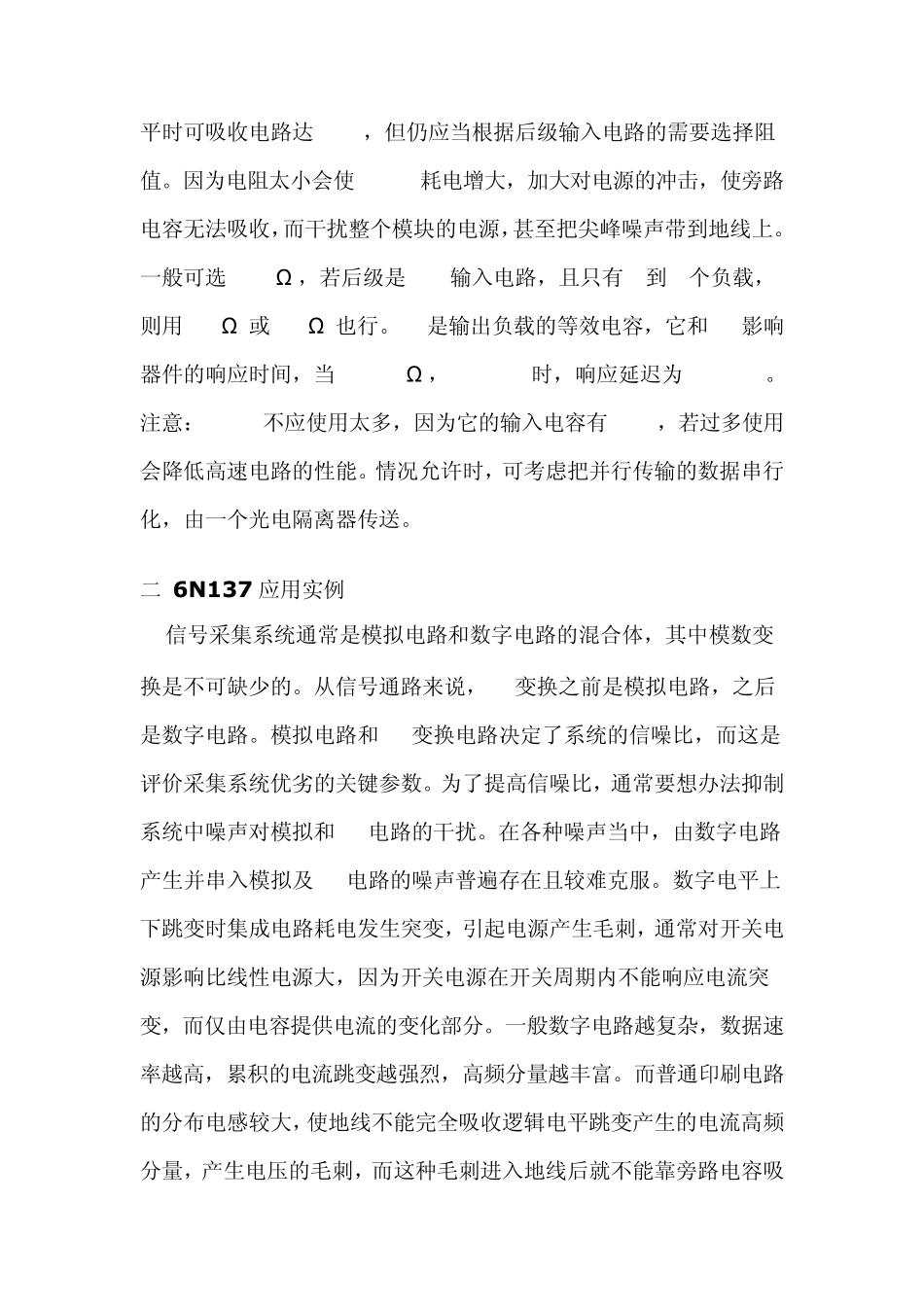

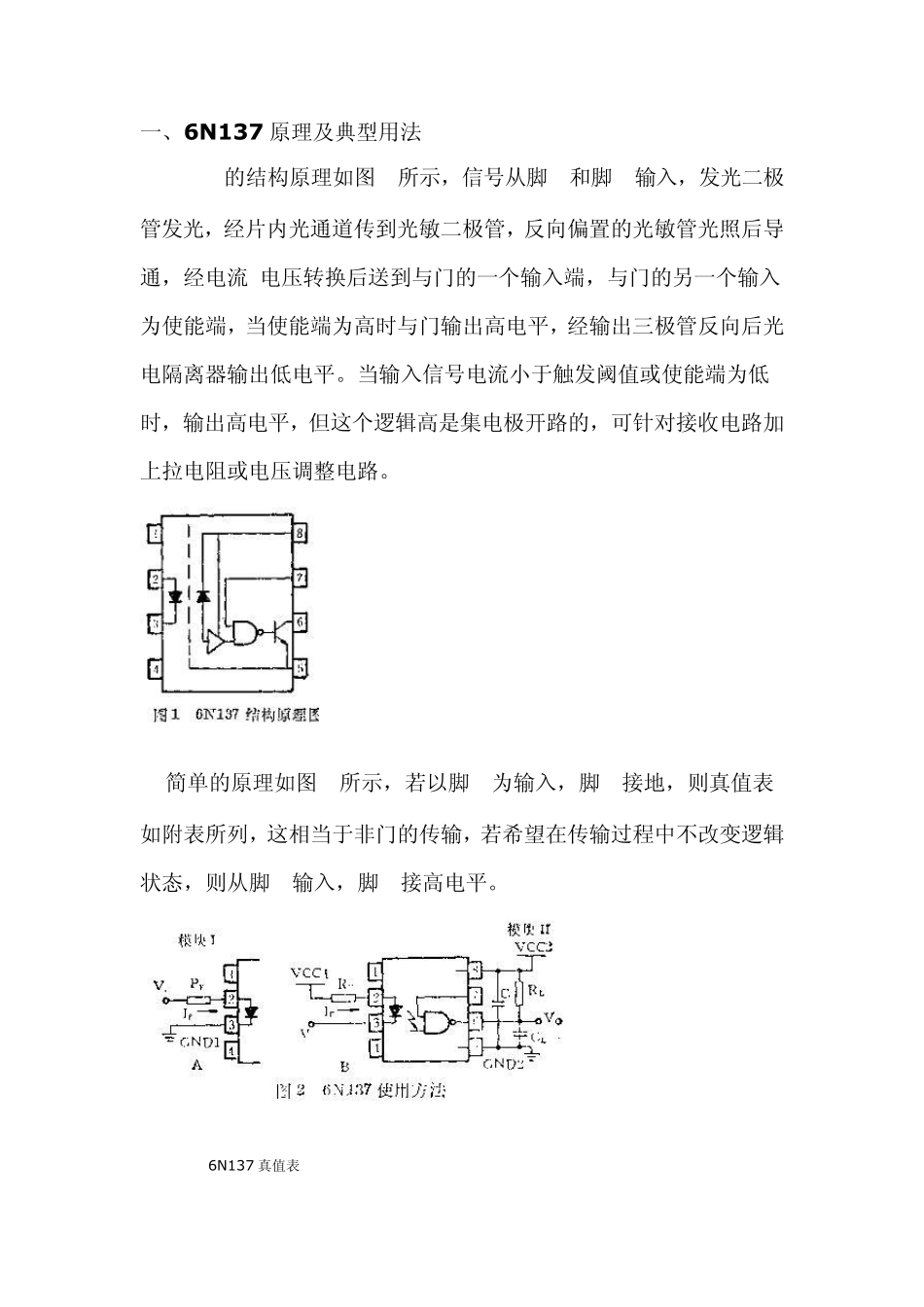

一、6N137 原理及典型用法 6N137的结构原理如图 1所示，信号从脚 2和脚 3输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后导通，经电流-电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阈值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路。 简单的原理如图 2所示，若以脚 2为输入，脚 3接地，则真值表如附表所列，这相当于非门的传输，若希望在传输过程中不改变逻辑状态，则从脚 3输入，脚 2接高电平。 6N137 真值表 输入 使能 输出 H H L L H H H L H L L H 隔离器使用方法如图2所示，假设输入端属于模块I，输出端属于模块II。输入端有A、B两种接法，分别得到反相或同相逻辑传输，其中 RF为限流电阻。发光二极管正向电流 0-250uA，光敏管不导通；发光二极管正向压降 1.2-1.7V，正向电流 6.5-15mA，光敏管导通。若以 B方法连接，TTL电平输入，Vcc为 5V时，RF可选 500Ω 左右。如果不加限流电阻或阻值很小，6N137仍能工作，但发光二极管导通电流很大对 Vcc1有较大冲击，尤其是数字波形较陡时，上升、下降沿的频谱很宽，会造成相当大的尖峰脉冲噪声，而通常印刷电路板的分布电感会使地线吸收不了这种噪声，其峰-峰值可达 100mV以上，足以使模拟电路产生自激，A/D不能正常工作。所以在可能的情况下，RF应尽量取大。 输出端由模块II供电，Vcc2=4.5-5.5V。在 Vcc2（脚 8）和地（脚5）之间必须接一个 0.1uF高频特性良好的电容，如瓷介质或钽电容，而且应尽量放在脚 5和脚 8附近。这个电容可以吸收电源线上的纹波，又可以减小光电隔离器接受端开关工作时对电源的冲击。脚 7是使能端，当它在 0-0.8V时强制输出为高（开路）；当它在 2.0V-Vcc2时允许接收端工作，见附表。 脚 6是集电极开路输出端，通常加上拉电阻 RL。虽然输出低电平时可吸收电路达13mA，但仍应当根据后级输入电路的需要选择阻值。因为电阻太小会使 6N137耗电增大，加大对电源的冲击，使旁路电容无法吸收，而干扰整个模块的电源，甚至把尖峰噪声带到地线上。一般可选4.7kΩ ，若后级是 TTL输入电路，且只有 1到 2个负载，则用 47kΩ 或 15kΩ 也行。CL是输出负载的等效电容，它和 RL影响器件的响应时间，当RL=350Ω ，CL=15pF时，...
