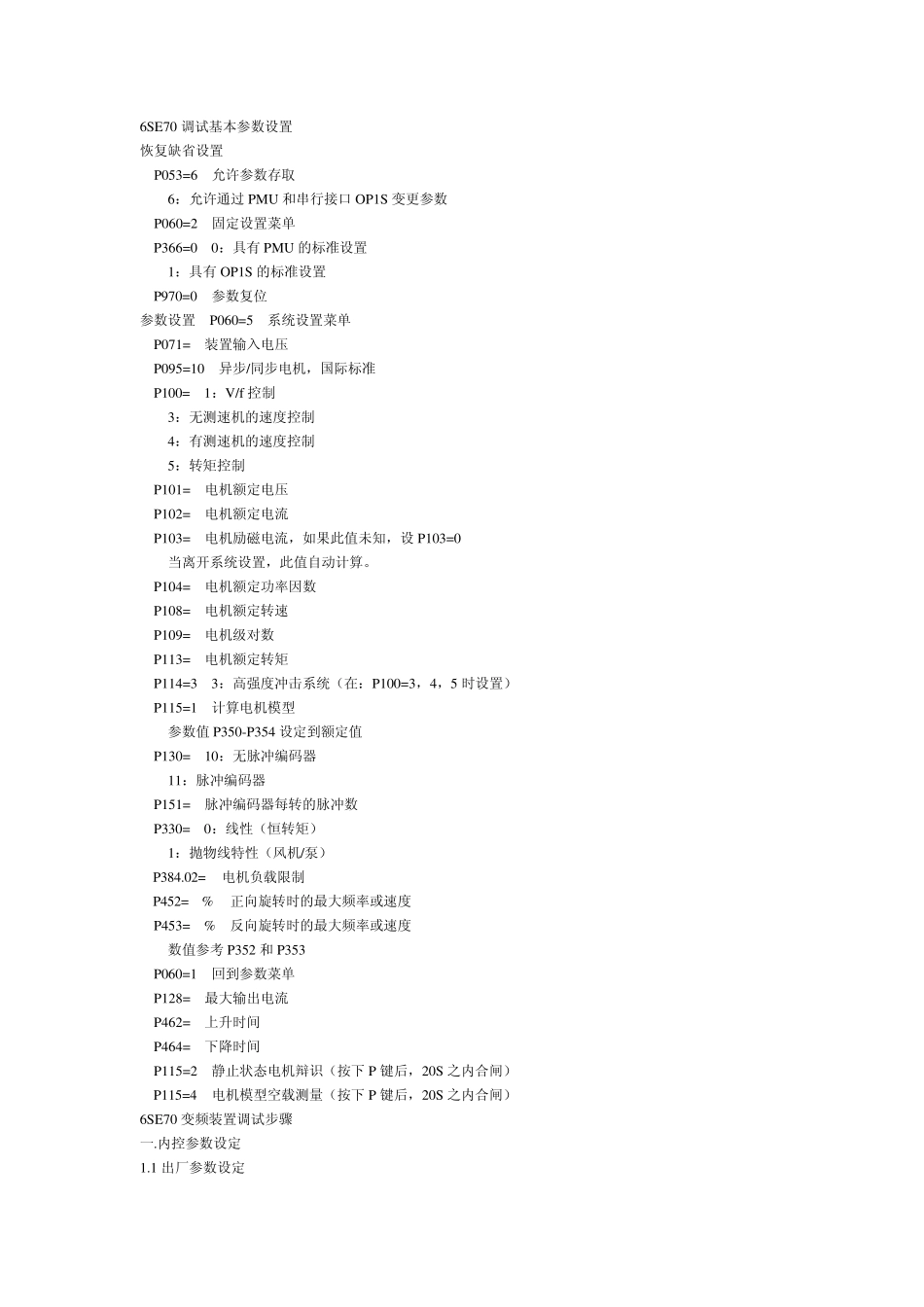

6SE70 调试基本参数设置 恢复缺省设置 P053=6 允许参数存取 6：允许通过PMU 和串行接口OP1S 变更参数 P060=2 固定设置菜单 P366=0 0：具有PMU 的标准设置 1：具有OP1S 的标准设置 P970=0 参数复位 参数设置 P060=5 系统设置菜单 P071= 装置输入电压 P095=10 异步/同步电机，国际标准 P100= 1：V/f控制 3：无测速机的速度控制 4：有测速机的速度控制 5：转矩控制 P101= 电机额定电压 P102= 电机额定电流 P103= 电机励磁电流，如果此值未知，设P103=0 当离开系统设置，此值自动计算。 P104= 电机额定功率因数 P108= 电机额定转速 P109= 电机级对数 P113= 电机额定转矩 P114=3 3：高强度冲击系统（在：P100=3，4，5 时设置） P115=1 计算电机模型 参数值P350-P354 设定到额定值 P130= 10：无脉冲编码器 11：脉冲编码器 P151= 脉冲编码器每转的脉冲数 P330= 0：线性（恒转矩） 1：抛物线特性（风机/泵） P384.02= 电机负载限制 P452= % 正向旋转时的最大频率或速度 P453= % 反向旋转时的最大频率或速度 数值参考 P352 和P353 P060=1 回到参数菜单 P128= 最大输出电流 P462= 上升时间 P464= 下降时间 P115=2 静止状态电机辩识（按下 P 键后，20S 之内合闸） P115=4 电机模型空载测量（按下 P 键后，20S 之内合闸） 6SE70 变频装置调试步骤 一.内控参数设定 1.1 出厂参数设定 P053=7 允许CBP+PMU+PC 机修改参数 P60=2 固定设置，参数恢复到缺省 P366=0 PMU 控制 P970=0 启动参数复位 执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的 设定和命令源可以来自端子，OP1S，PMU。电机和控制参数未进行设定，不能实施电机调试。 1.2 简单参数设定 P60=3 简单应用参数设置，在上述出厂参数设置的基础上，本应用设定电机控制参数 P071 进线电压(变频器400V AC / 逆变器540V DC) P95=10 IEC 电机 P100=1 V/F 开环控制 3 不带编码器的矢量控制 4 带编码器的矢量控制 P101 电机额定电压 P102 电机额定电流 P107 电机额定频率 HZ P108 电机额定速度 RPM P114=0 P368=0 设定和命令源为 PMU+MOP P370=1 启动简单应用参数设置 P60=0 结束简单应用参数设置 执行上述参数设定后，变频器自动组合功能图连接和参数设定。P368 选择的功能图见手 册 S0-S7，P100 选择的功能图见手...
